24年的期末考试居然出现了设计除法器的题目，但是书上只有加法器、减法器、乘法器，就是没有最难的除法器。
于是打算写一个文档，深入解析除法器的工作原理。
参考视频：https://www.bilibili.com/video/BV1uY411J7Vs/?spm_id_from=333.337.search-card.all.click&vd_source=00459eee98eeb9a9bbb2fb584f0693e8

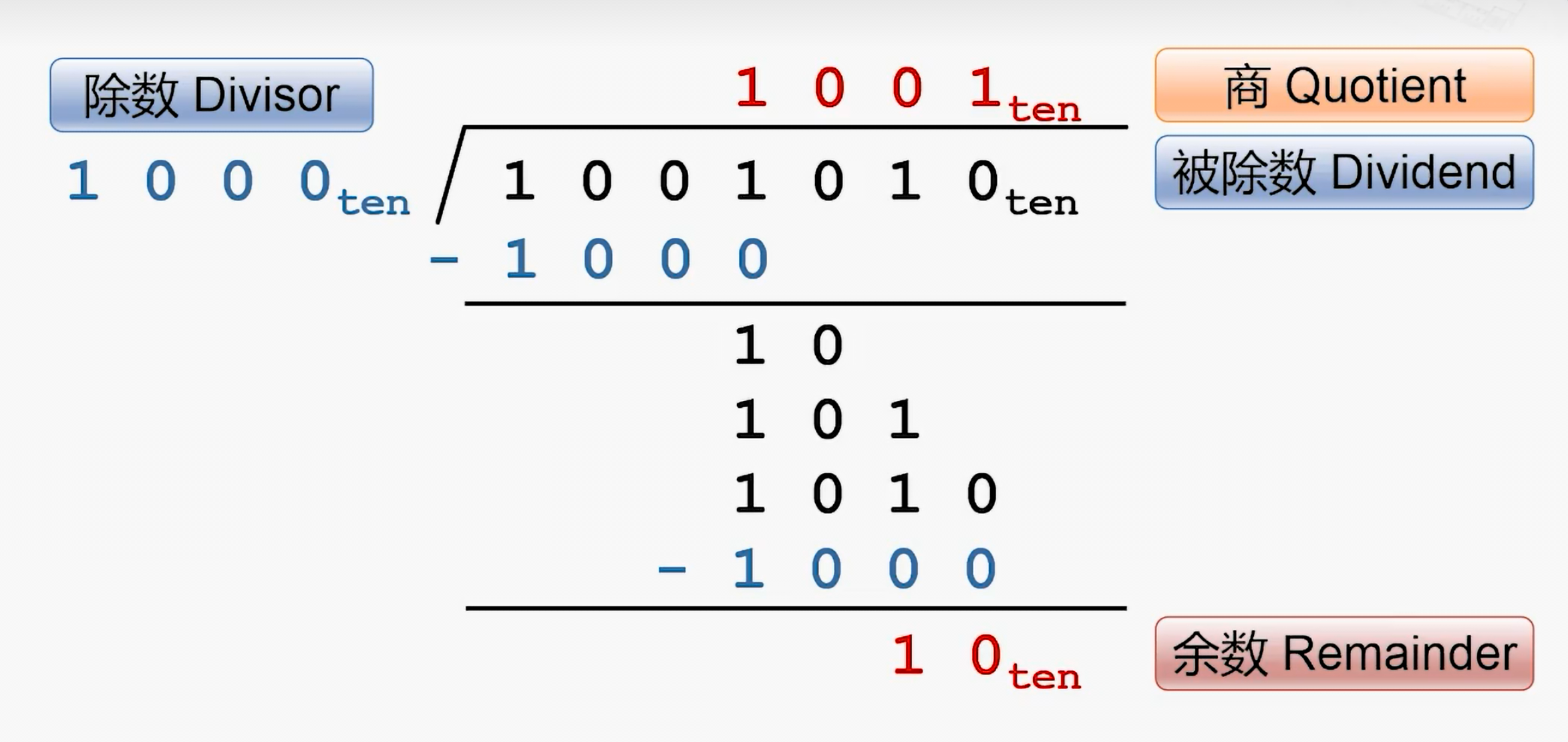

我们在小学二年级就学过如何做二进制除法。拿一个被除数，拿一个除数，然后让被除数依次减去除数。如果够减就商1，如果不够减就商0。如果商1，还需要把除数右移一位。然后进行下一轮减法。

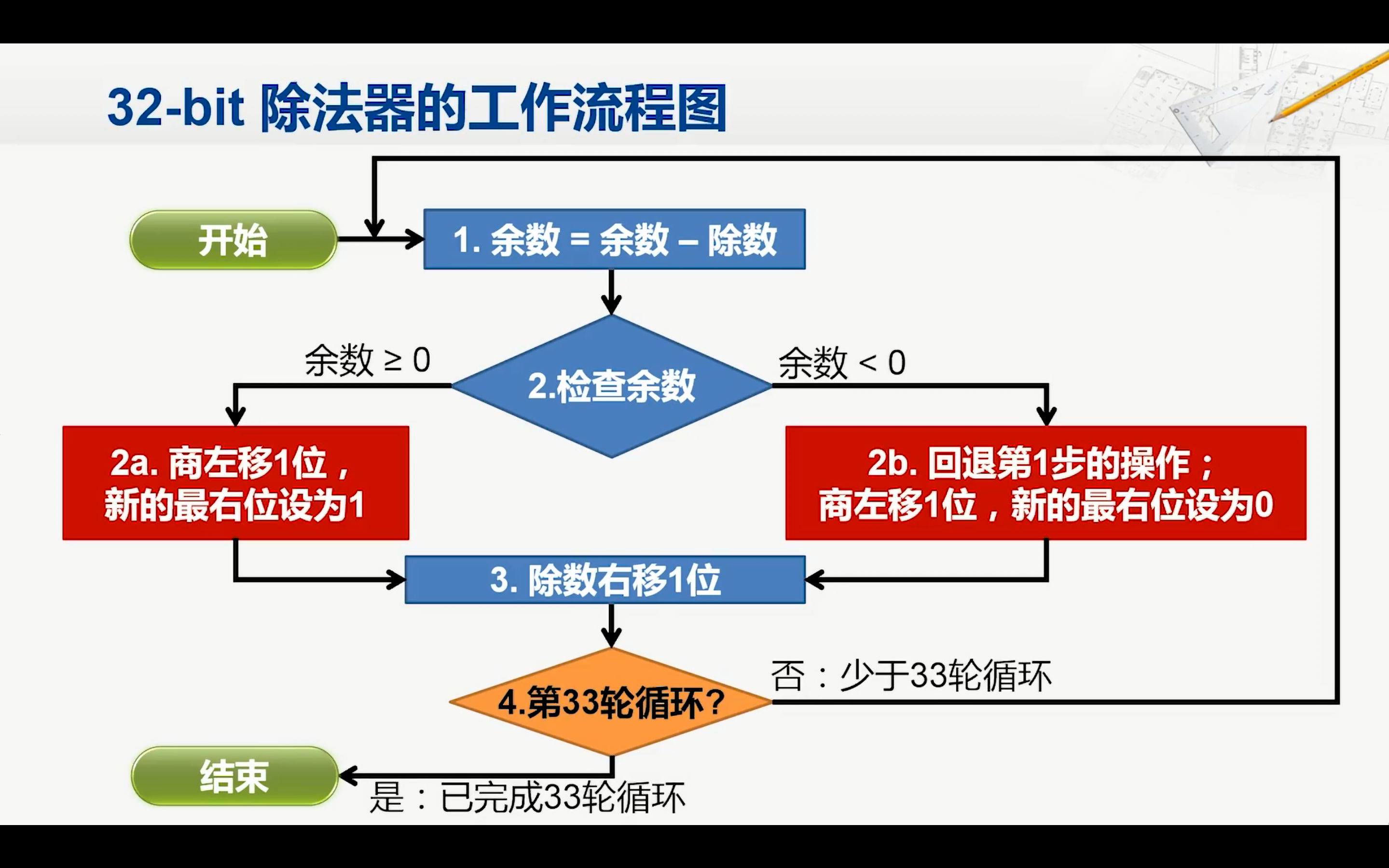

于是我们有以下流程图（以32位除法器为例）

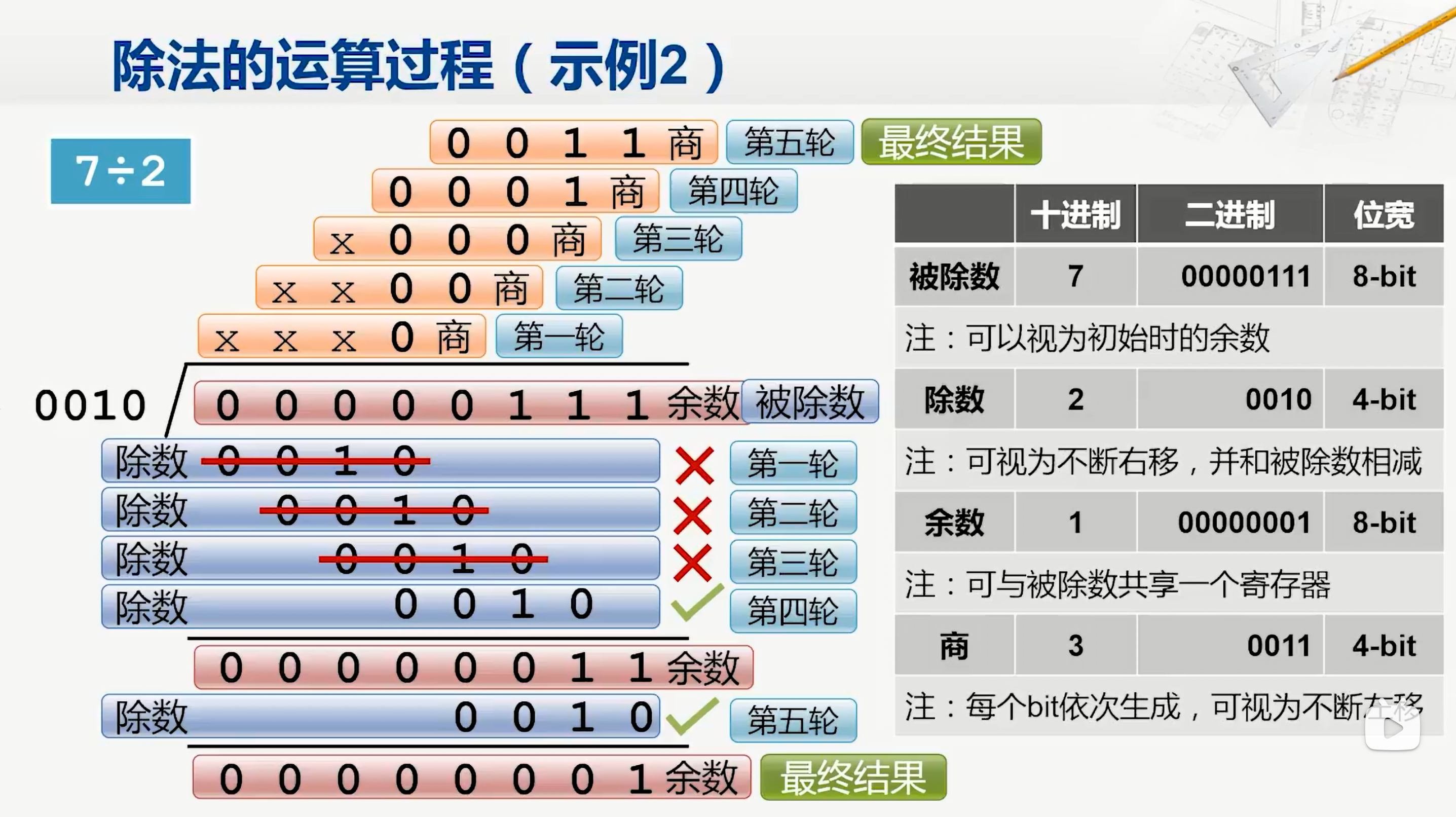

下面举一个具体例子：7(00000111)/2(0010)。（简化的4bit除法器）
- 初始状态：余数寄存器为00000111，除数寄存器为00000010，商寄存器为xxxx，计数器为4。
- 第一次循环：0000-0010=1110（实际上运算00000111-00100000，从上帝视角看可以简化为0000-0010）。发现结果是负数（最高位为1）。此时余数寄存器中是减法的结果11100111，但从上帝视角来看，因为0000-0010不够减，所以这次减法本不该做，但是正因为做了减法，我们才知道不够减。因此，要把余数寄存器还原为减法之前的内容。于是进行加法操作11100111+00100000=00000111（高位截断）。然后商左移1位，最低位商0（因为不够减）。最后计数器减1，等于3。
- 第二次循环：上帝视角0000-0010不够减，计算机视角00000111-00010000不够减。同样需要复原寄存器操作。然后商0，左移商，计数器减1，等于3。
- 第三次循环：同样不够减，左移，商0，计数器减1，等于2。
- 第四次循环：够减了，00000111-00000100=00000011。于是余数寄存器变为00000011，商寄存器左移1位，最低位商1。计数器减1，等于1。
- 第五次循环，够减了，00000011-00000010=00000001。于是余数寄存器变为00000001，商寄存器左移1位，最低位商1。计数器减1，等于0。
- 此时计数器等于0，计算结束。最终，余数寄存器为00000001，商寄存器为0011，除数寄存器为00000010。
因此，对于32位除法器，我们需要以下部件：
- 一个64位余数寄存器。这个寄存器一开始储存被除数，经过33次迭代后留下了余数。
- 一个64位除数寄存器。这个寄存器需要有右移功能，因为要不断右移和当前余数寄存器中的值做差。
- 一个32位商寄存器。这个寄存器需需要有左移功能，每次左移1位后商1或0。
- 一个64位ALU，支持加法和减法运算。
- 一个计数器。

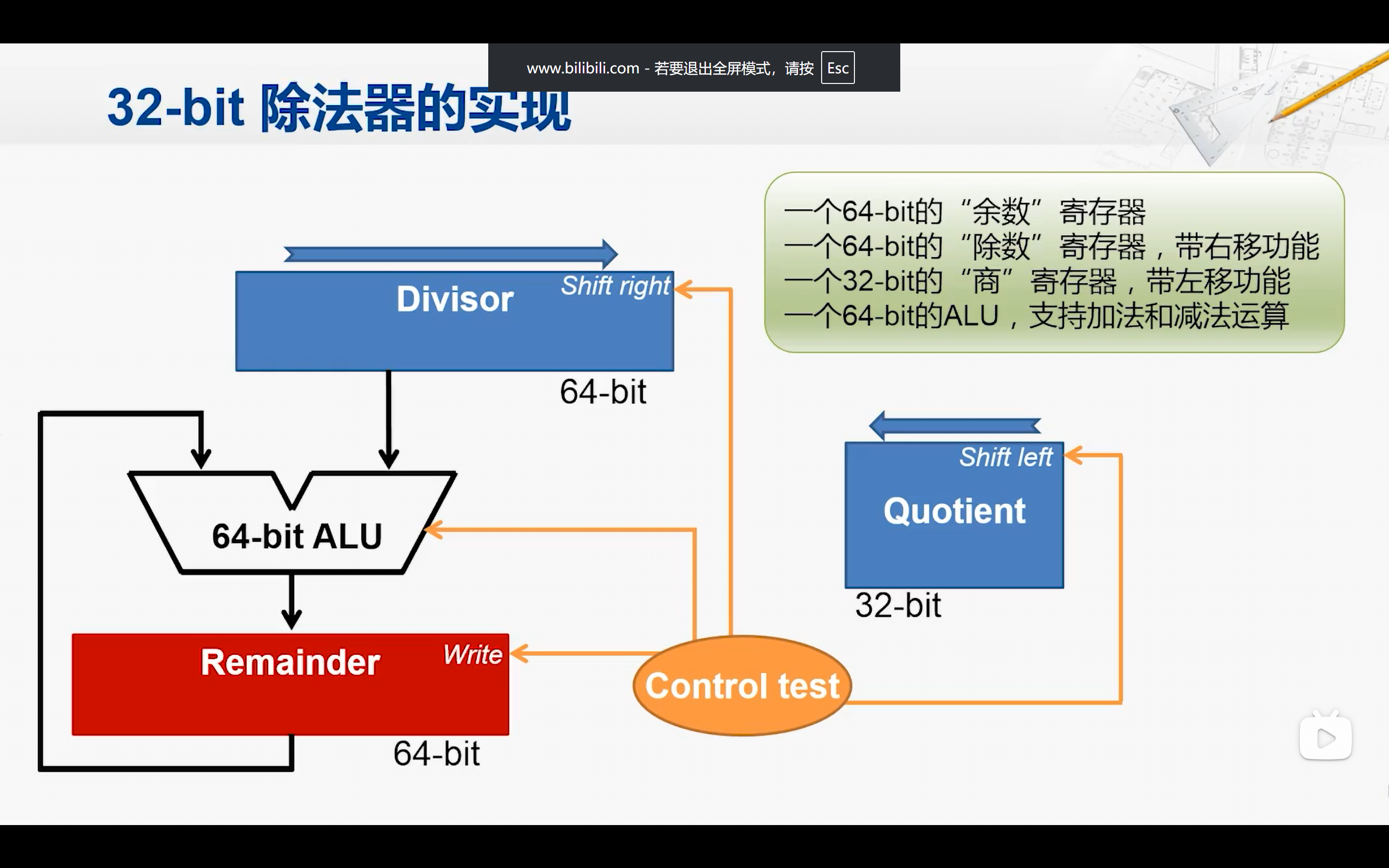

电路如下：
计数器包含在控制单元中。
