大体上可以分为流出/发射、执行、写结果三步，下面举一个例子。

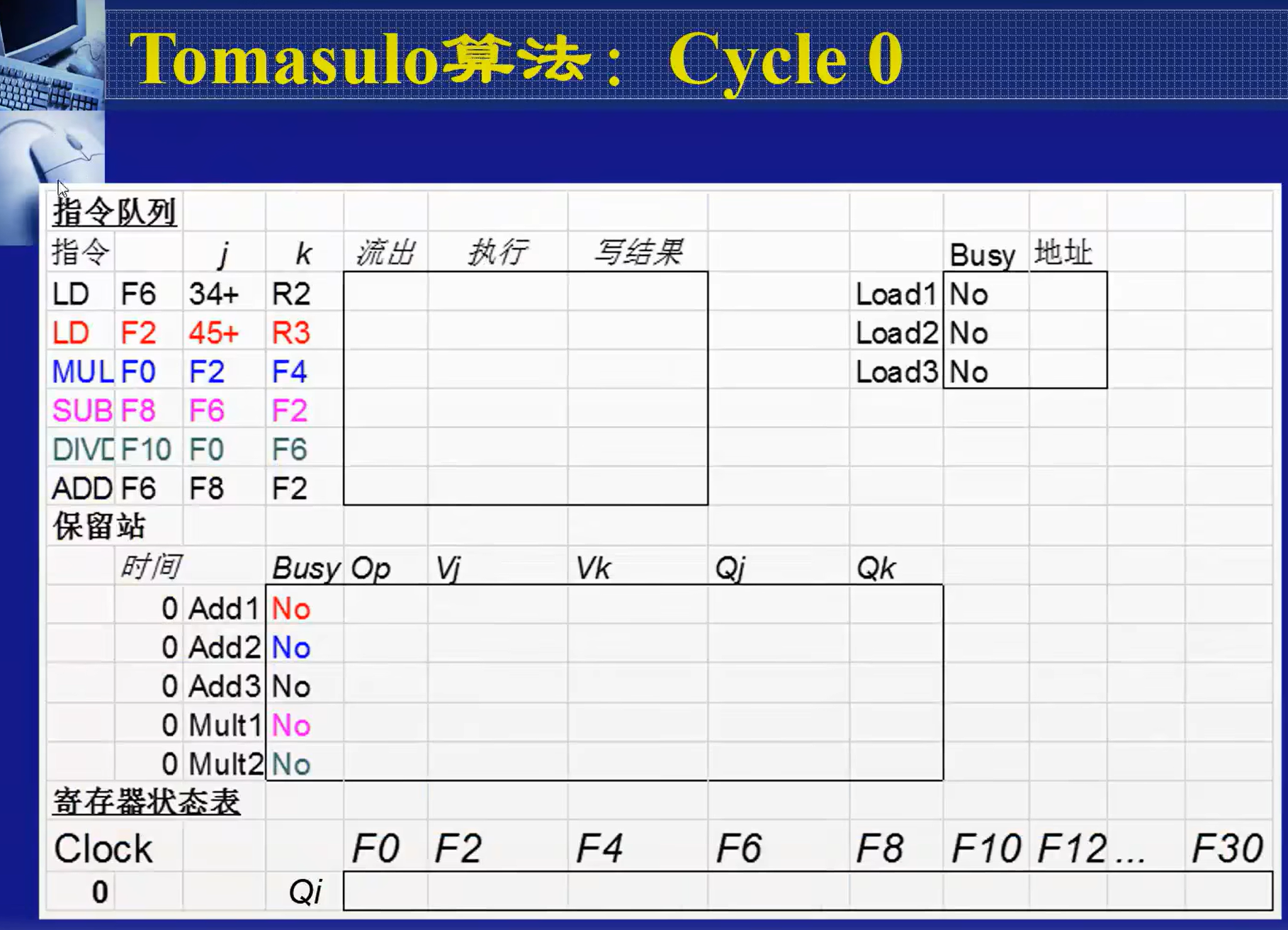

初始状态如下。由于指令队列中没有 store 指令，所以不需要 store 缓冲器。

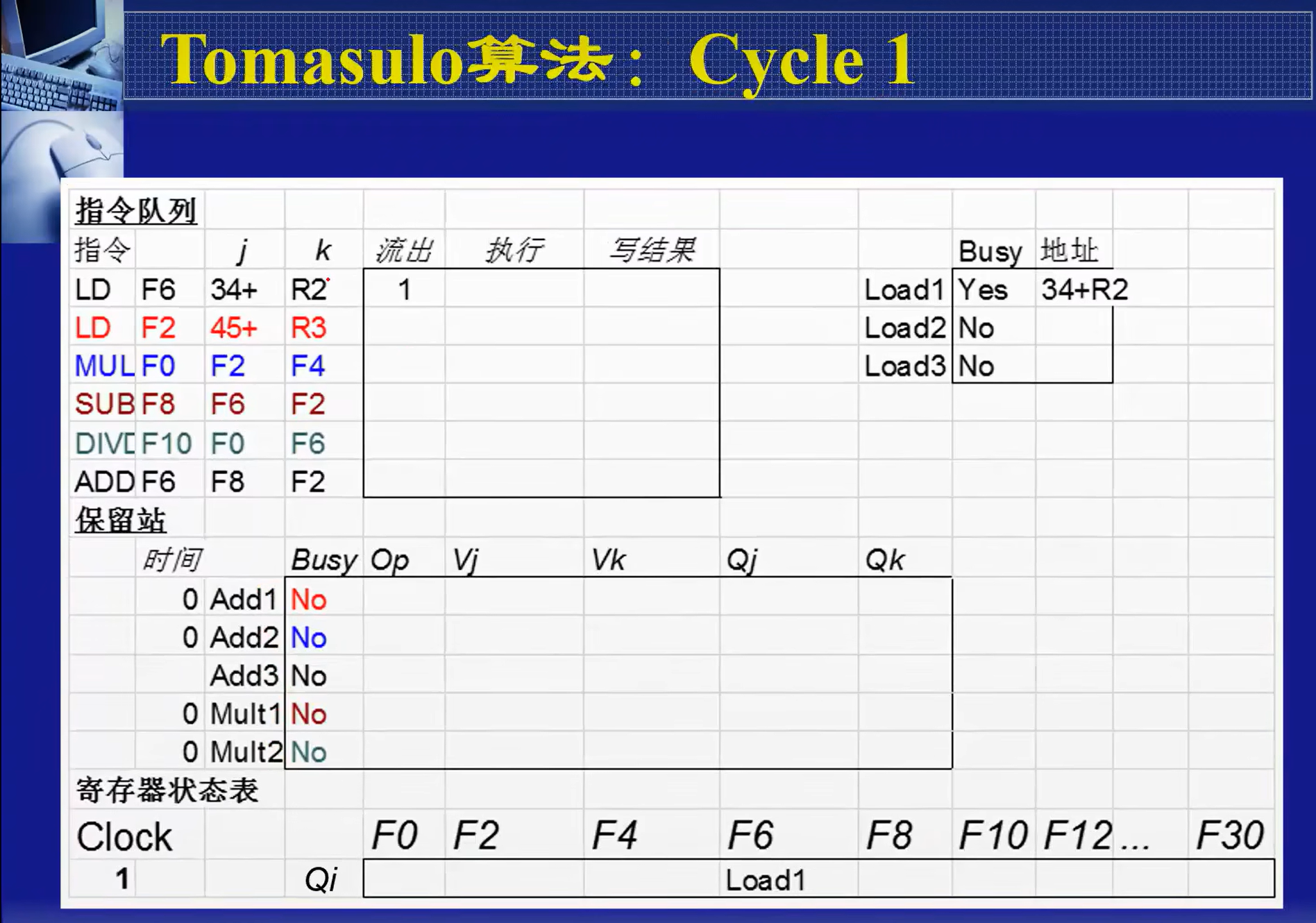

cycle1，指令1流出（发射），load缓冲器中新增一条记录。34+R2表示要load的地址。同时寄存器状态表中，指令1的目的寄存器（F6）的状态更新为 load1（类似于一个指针，指向load缓冲器中的 load1）。

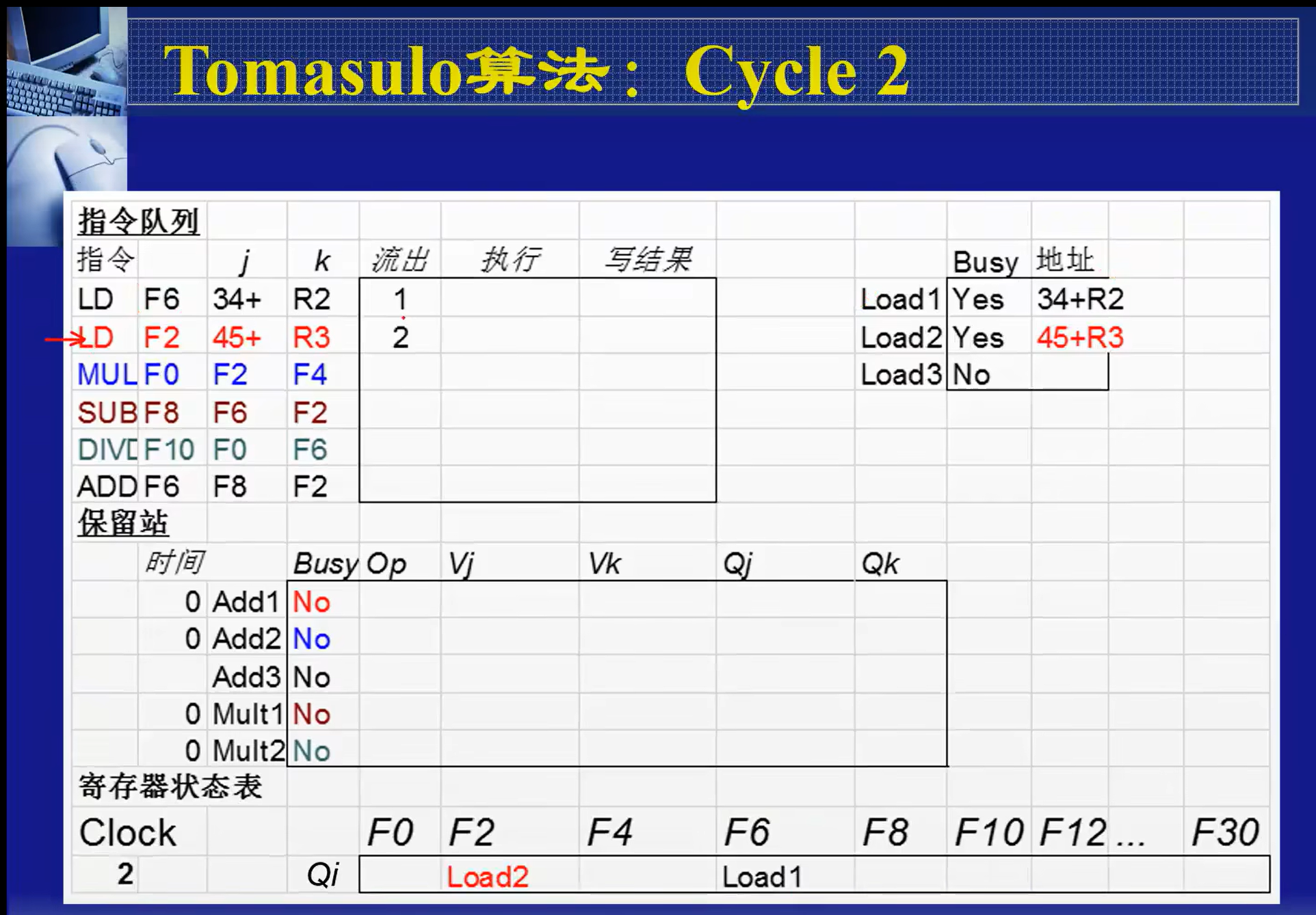

cycle2，
由于指令1是load，而load有两个时钟周期的延迟，所以在cycle3才会执行，cycle2不做什么事情。
同时指令2流出，load缓冲器中新增一条记录，寄存器状态表中 F2 的状态更新为 load2。

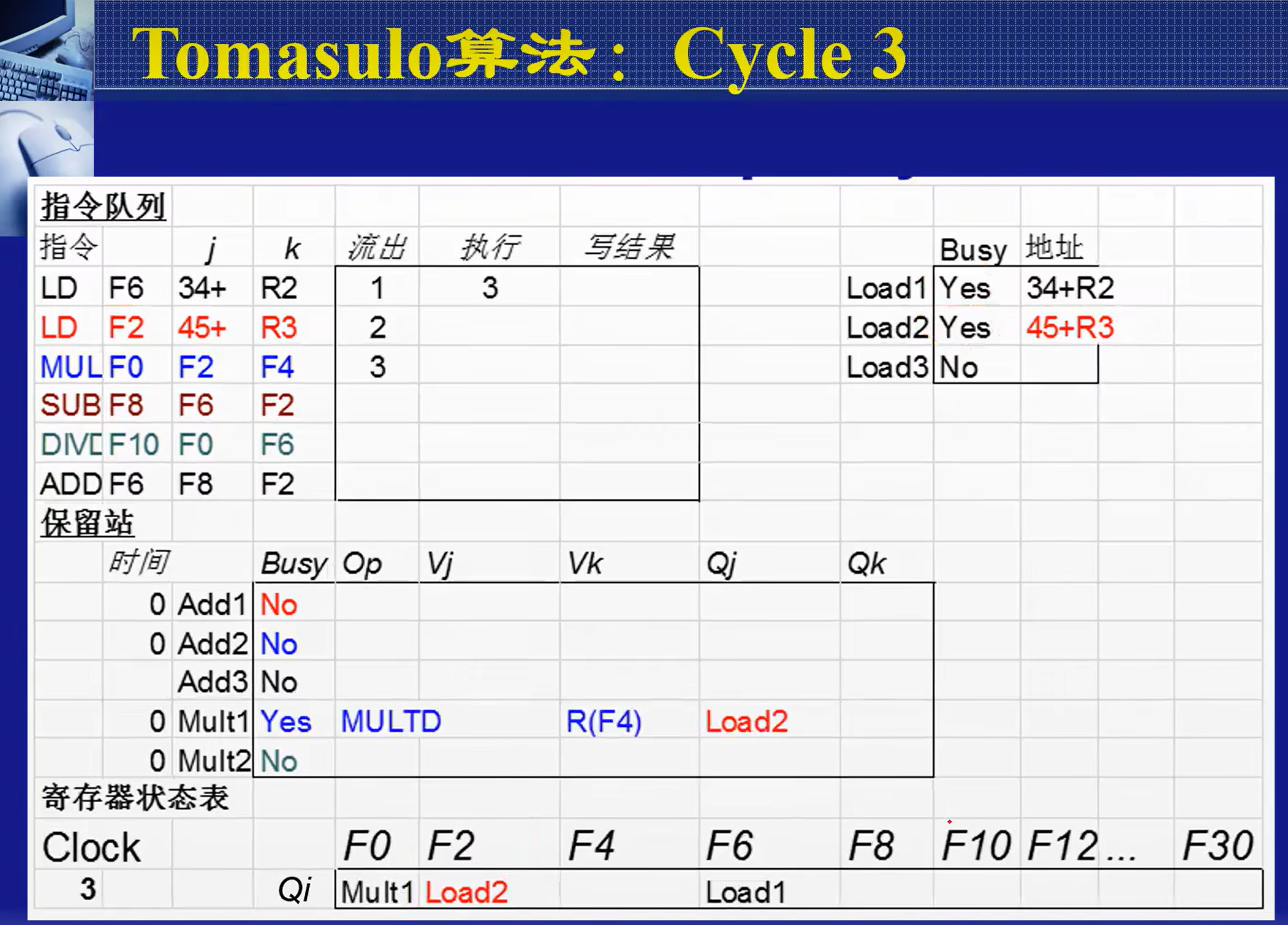

cycle3，
- 指令1经过2周期的延迟后进入执行阶段
- 指令2要经过2周期才进入执行阶段，因此不执行
- 指令3流出。
- 这是一条乘法指令，因此保留站中占用Multi1这一行。Op（操作类型）记为 MULTD（乘法）；从寄存器状态表中可知，源寄存器1 F2 处于 Load2 状态，还没准备好，因此 \(Q_j=Load2\)；源寄存器2 F4 处于空闲状态，已经准备好了，因此 \(V_k =R(F_4)\)，即 \(V_k\) 被填充为寄存器 F4 的值。
- 寄存器状态表中 F0 的状态设为 Mult1，相当于一个指针，指向保留站中 Mult1 这一行。
\(j,k\) 分别代表源寄存器1和源寄存器2，\(V\) 代表已经准备好，\(Q\) 代表还没准备好。因此，
- \(V_j\) 表示源寄存器1已经准备好
- \(V_k\) 表示源寄存器2已经准备好
- \(Q_j\) 表示源寄存器1还没准备好
- \(Q_k\) 表示源寄存器2已经准备好

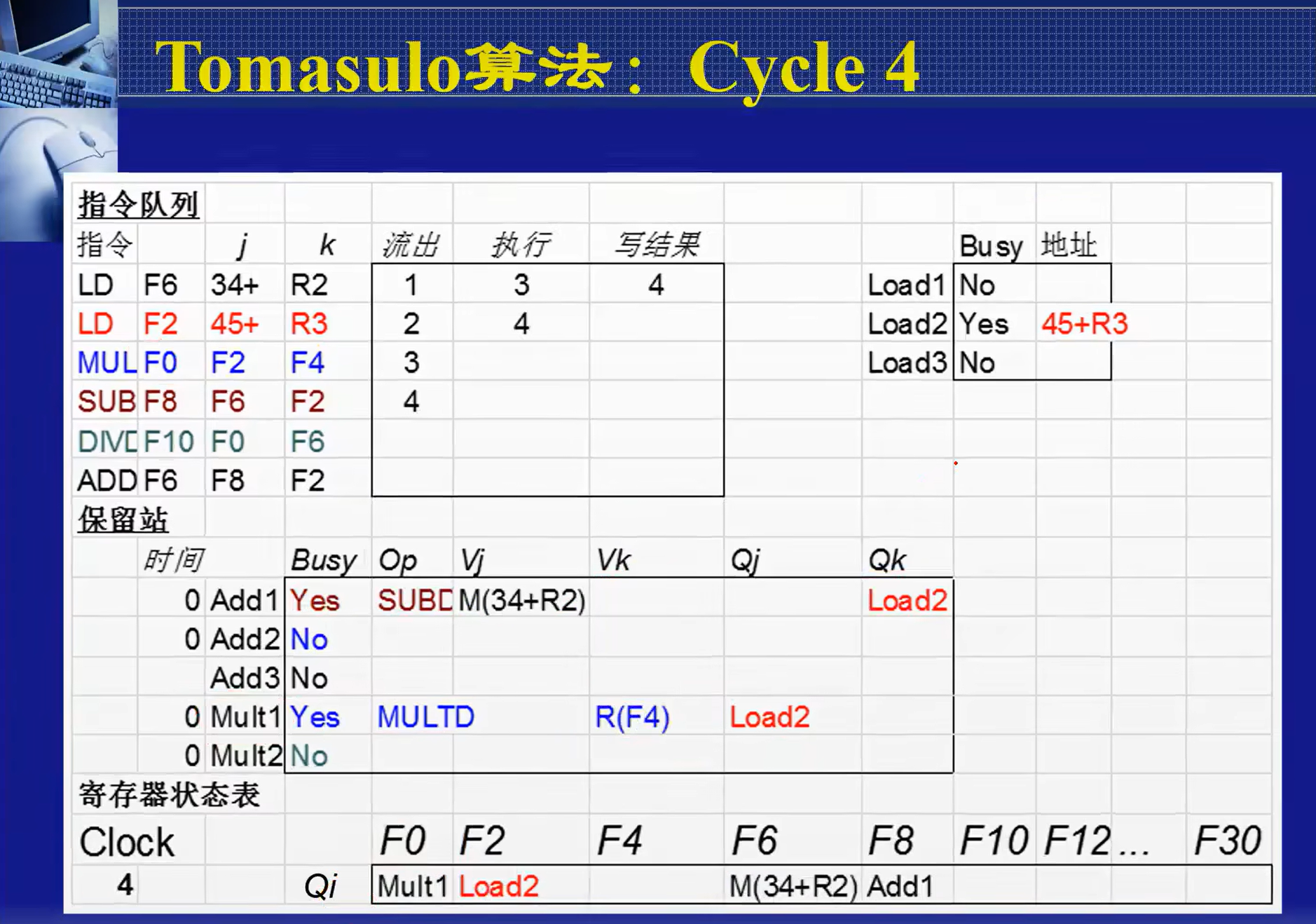

cycle4，
指令1刚刚执行完，需要写入结果，因此寄存器状态表中 F6 的值被更新为 M(34+R2)，即地址R2+34处的值（实际上应该设置为空，但为了方便，记录其值）。同时清空 load 缓冲器中的记录 load1，因为第1条指令已经执行完了。
指令2经过2周期的延迟后进入执行阶段。
指令3，由于保留站中 Mult1 这一行的 \(Q_j=Load2\)，说明还没有准备好，因此不会进入执行阶段。
指令4流出。
- 它是一条减法指令，会占用保留站中 Add1 这一行（加法减法同宗同源）。查询寄存器状态表可知，源寄存器1 F6 的值已经准备好，因此 \(V_j=M(34+R_2)\)，而源寄存器2 F2 尚处于 Load2 状态，还没准备好，因此 \(Q_k=Load2\)。
- 寄存器状态表中 F8 的状态设为 Add1。

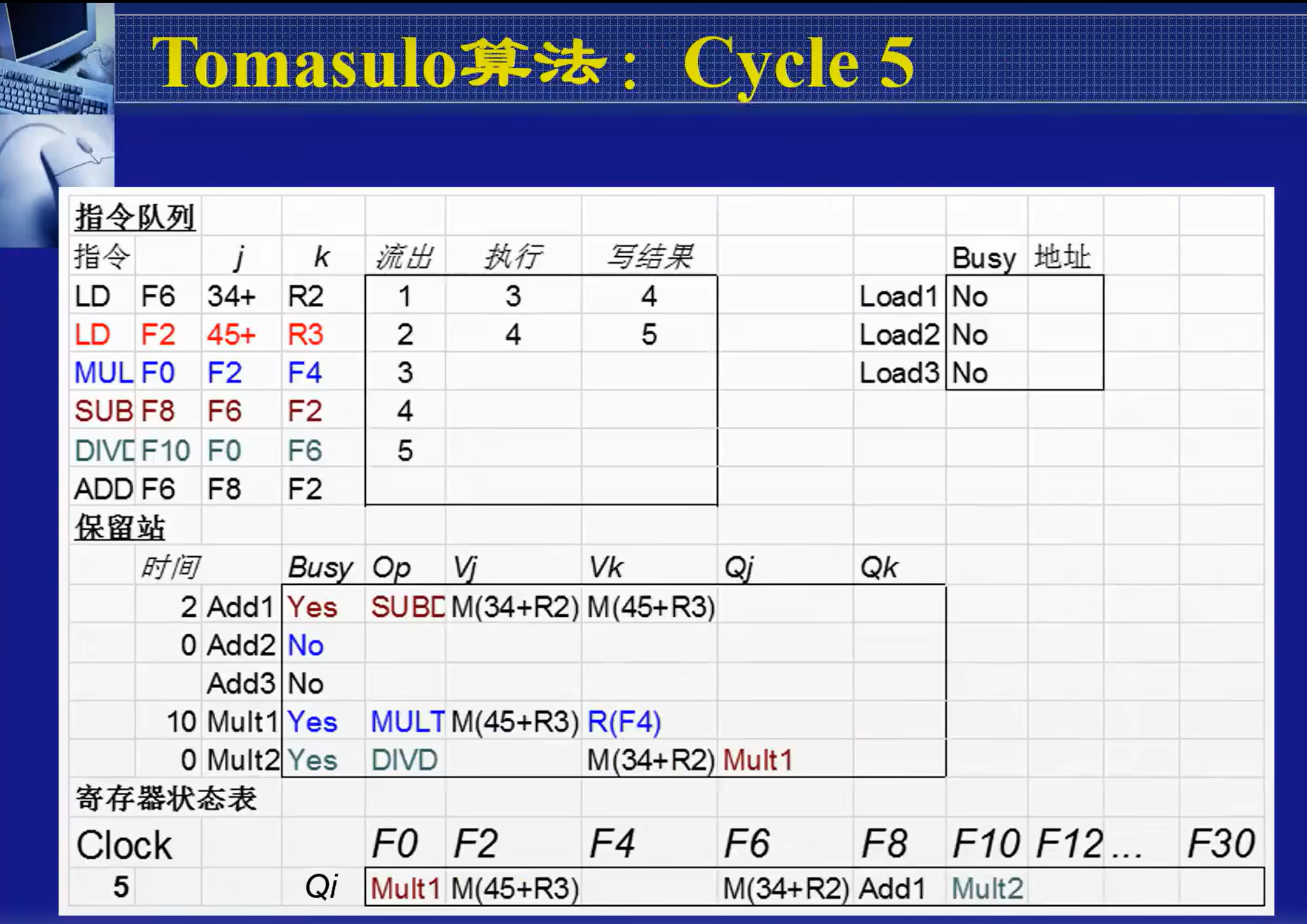

cycle5，
- 指令2刚刚执行完，需要写入结果，load缓冲器中Load2这一行清空，同时更新寄存器状态表中
F2 的状态。之前 F2 的状态是 Load2，此时需要把 F2
的值广播到所有填了Load2的地方。广播是通过CDB（公共数据总线）实现的。具体有2个地方填了Load2：
- 保留站Add1这一行，本来 \(Q_k\) 填了 Load2，现在 F2 的值准备好了，于是 \(Q_k\) 清空，\(V_k\) 填充为新的 F2 的值 \(M[45+R_3]\)。此时 Add1 这一行两个源寄存器都准备好了（\(V_j\)，\(V_k\) 都有值），进入倒计时（左边时间那一列写着2，因为加法操作要延迟2个周期）
- 同理，保留站Mult1这一行，清空 \(Q_j\)，并设 \(V_j=M[45+R_3]\)。这一行两个源寄存器也都准备好了，进入倒计时（乘法需要延时10个周期）
- 指令3，4进入倒计时，如前所述。
- 指令5流出。
- 保留站 Mult2 这一行新增一条记录（乘法除法同宗同源），其中源寄存器1 F0 的状态为 Mul1，尚未准备好；源寄存器2 F6 的状态为 \(M[43+R_2]\)，准备好了，因此分别设置 \(Q_j\)，\(V_k\) 的值。
- 寄存器状态表中 F10 的状态标记为 Multi2。

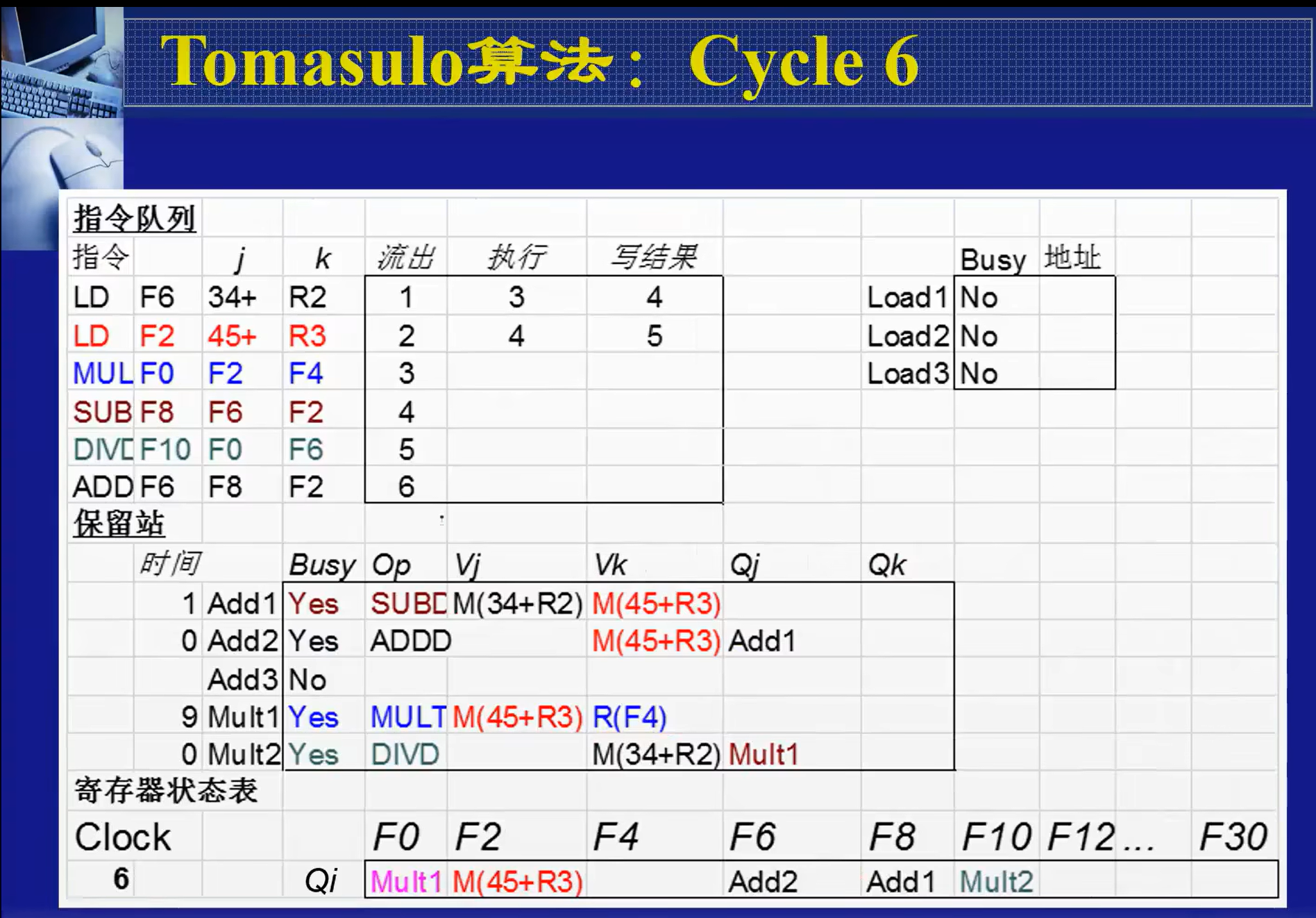

cycle6，
- 指令3，4的倒计时-1
- 指令5由于源寄存器还没准备好，阻塞
- 指令6流出，占用保留站 Add2 这一行，\(V_k\)，\(Q_j\) 的赋值不再赘述。同时目的寄存器 F6 的状态设置为 Add2。

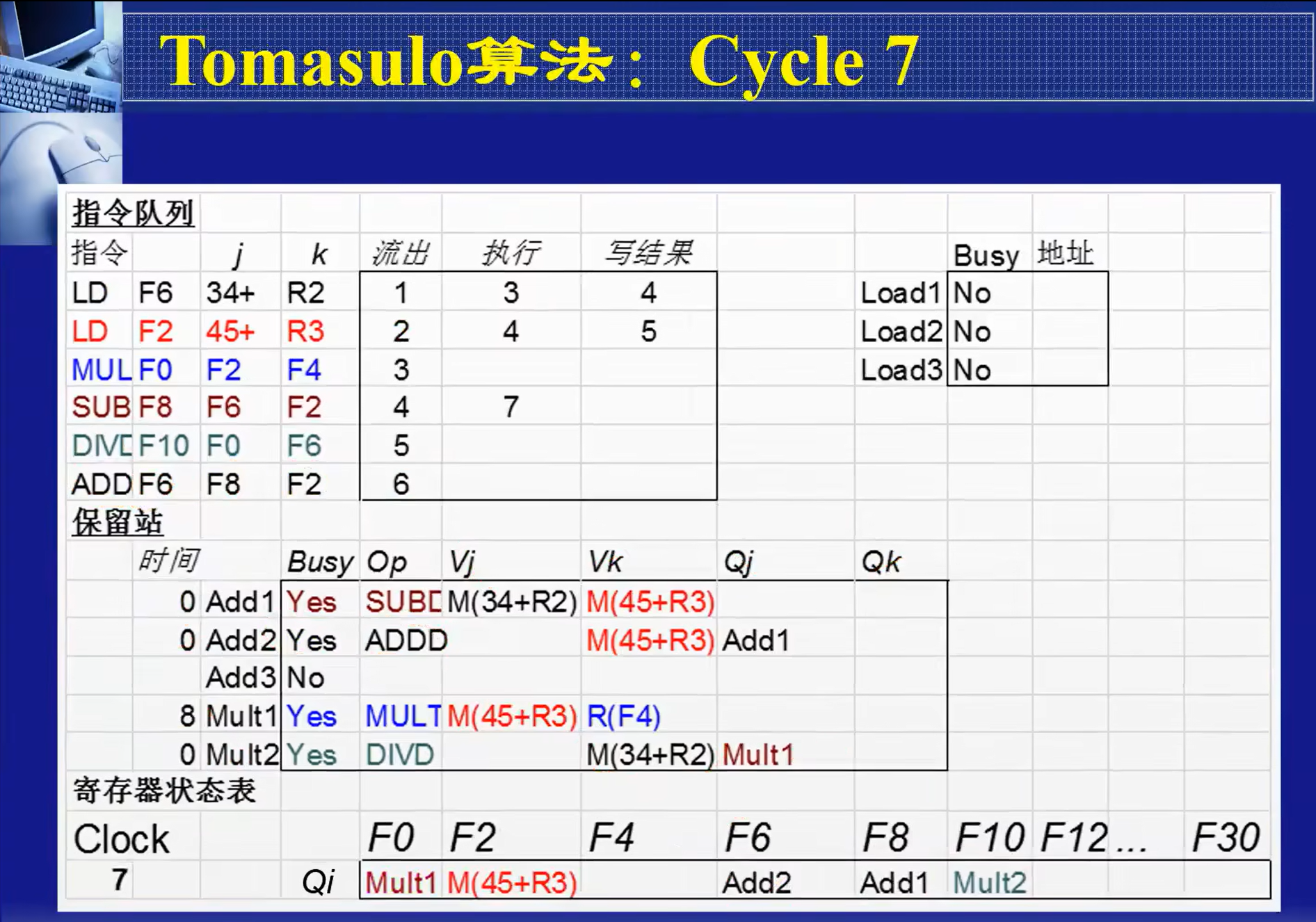

cycle7，
- 保留站Add1这一行（对应指令4）倒计时归零，指令4进入执行阶段。
- 指令3在等倒计时，阻塞
- 指令4，6的源寄存器还没准备好，阻塞

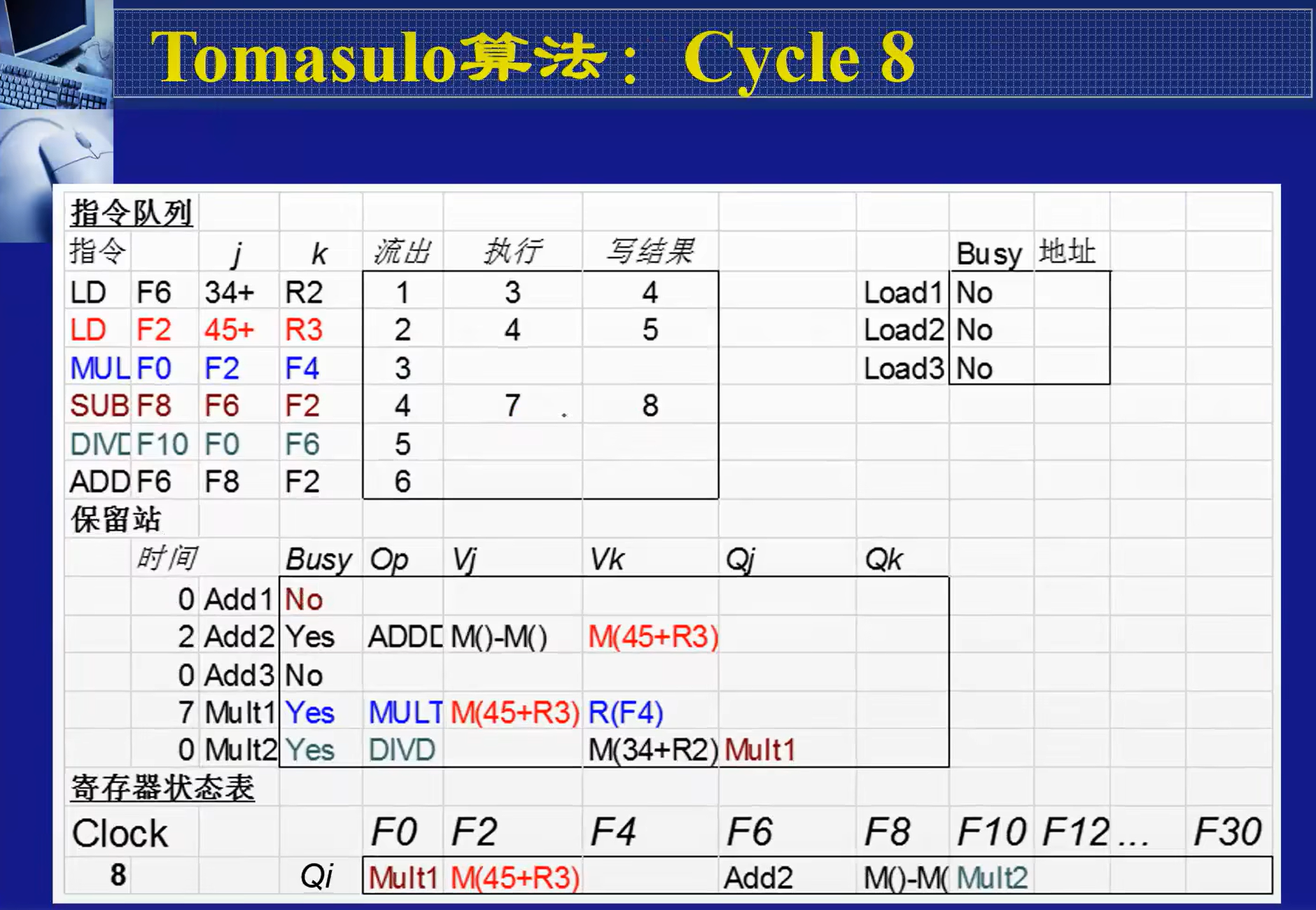

cycle8，
- 指令4进入写回阶段。
- 寄存器F8的状态更新为计算得到的值，这里用 \(M[]-M[]\) 表示。
- 保留站中Add1这一行清空。
- 把所有填了 Add1 的地方（这里只有 Add2 这一行的 \(Q_j\) 填了 Add1）替换为 F8 的新值，并更新 \(V_j\)。（即前面说的广播机制）
- 此时 Add2 这一行两个源寄存器都准备好了，进入倒计时。
- 指令3，5，6要么在等倒计时，要么源寄存器还没准备好

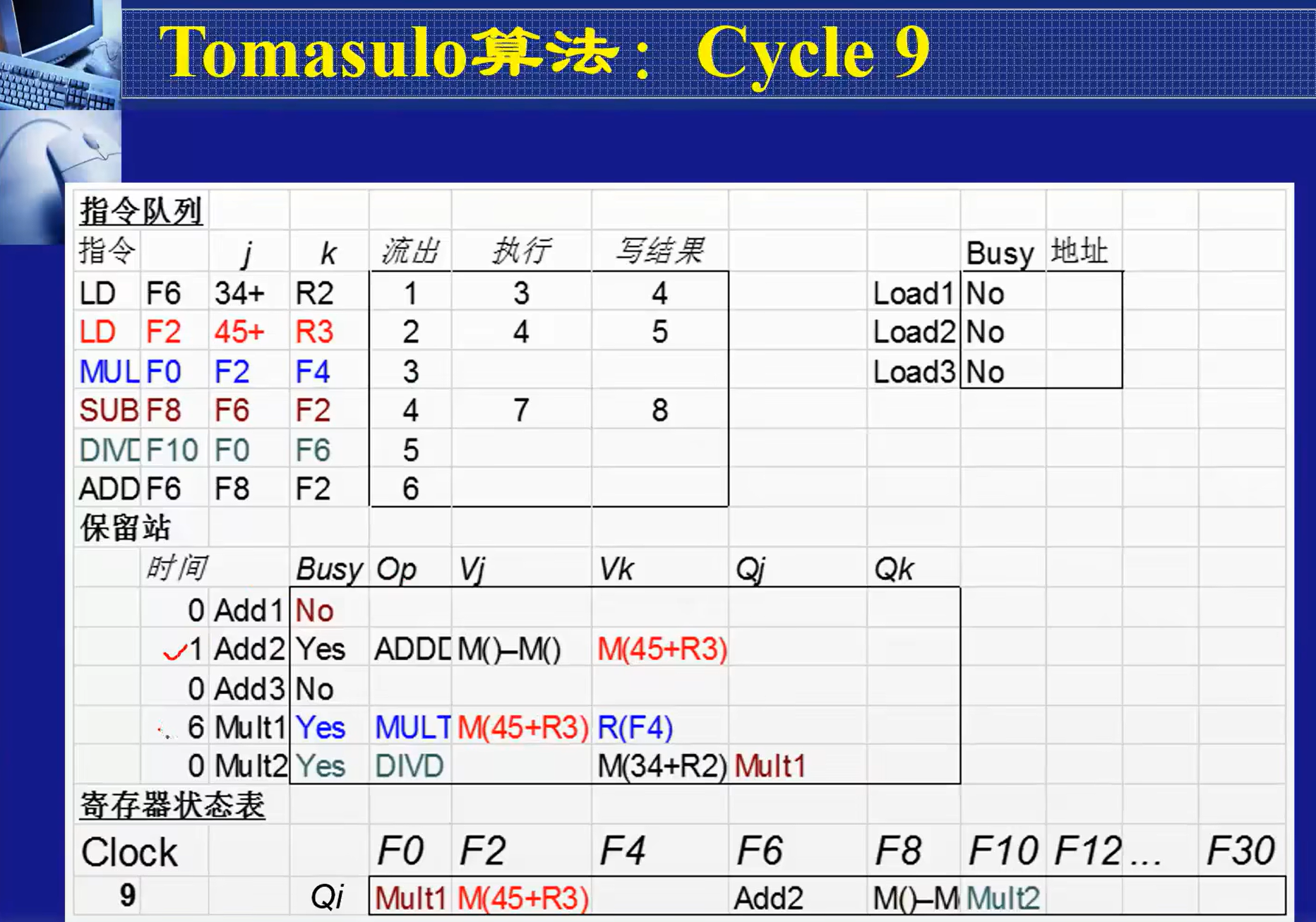

cycle9，只有倒计时，无事发生

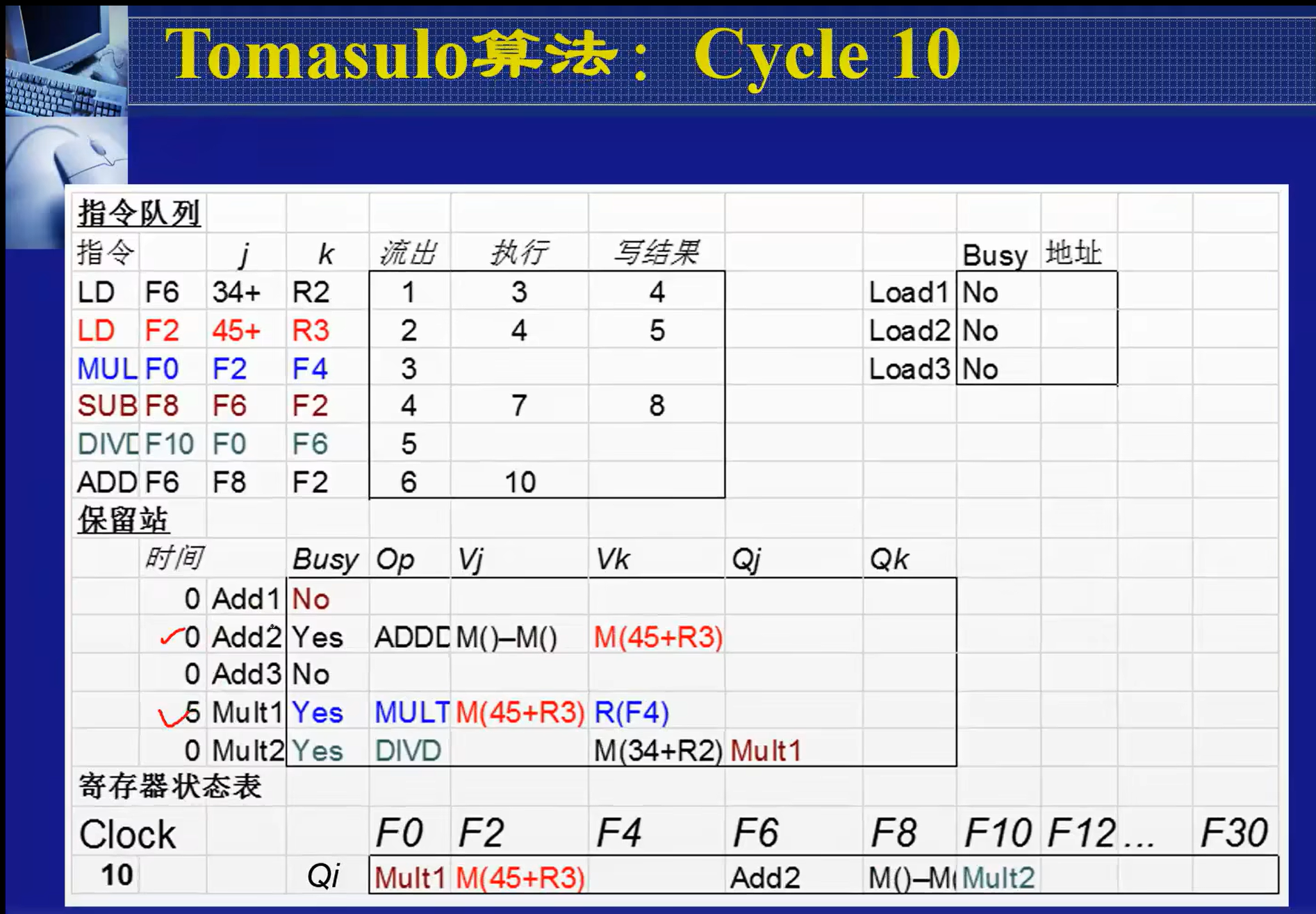

cycle10，保留站Add2这一行（对应指令6）倒计时归零，进入执行阶段。其它只有倒计时-1，无事发生。

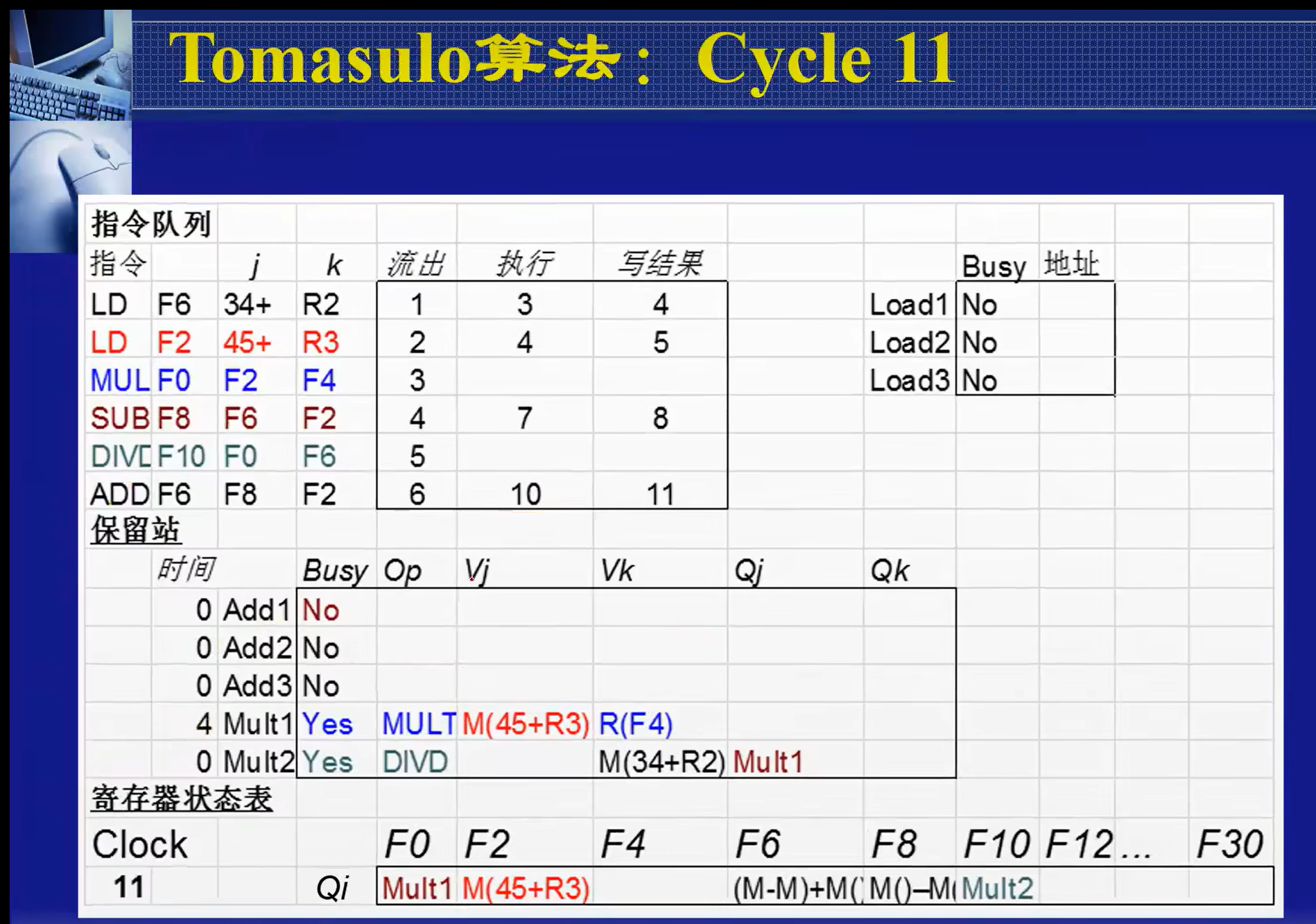

cycle11，保留站Add2这一行（对应指令6）开始写回，寄存器 F6 的状态更新，同时保留站Add2这一行清空。由于保留站中没有Add2标记，因此不需要广播。

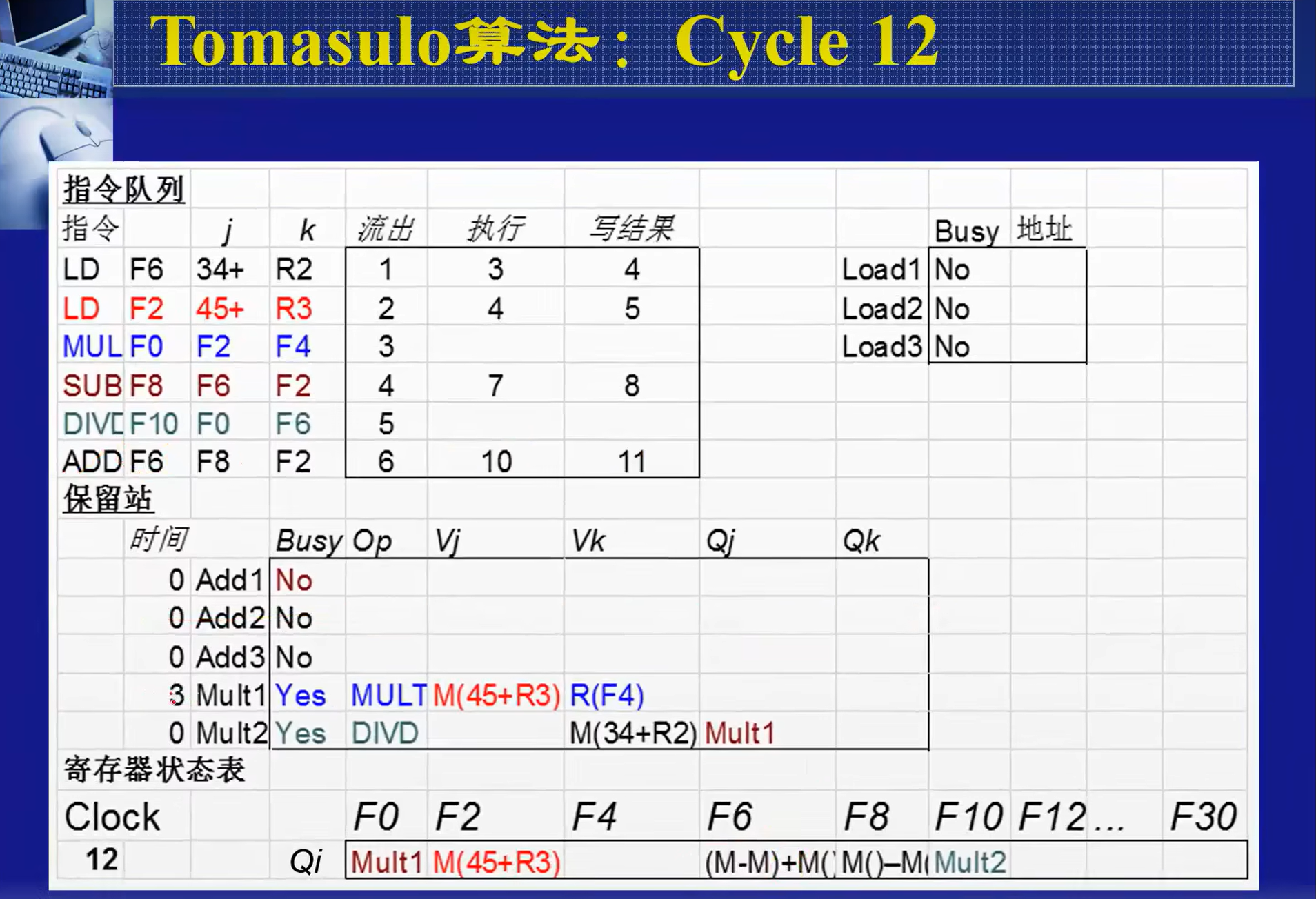

cycle12，只有倒计时-1，无事发生。

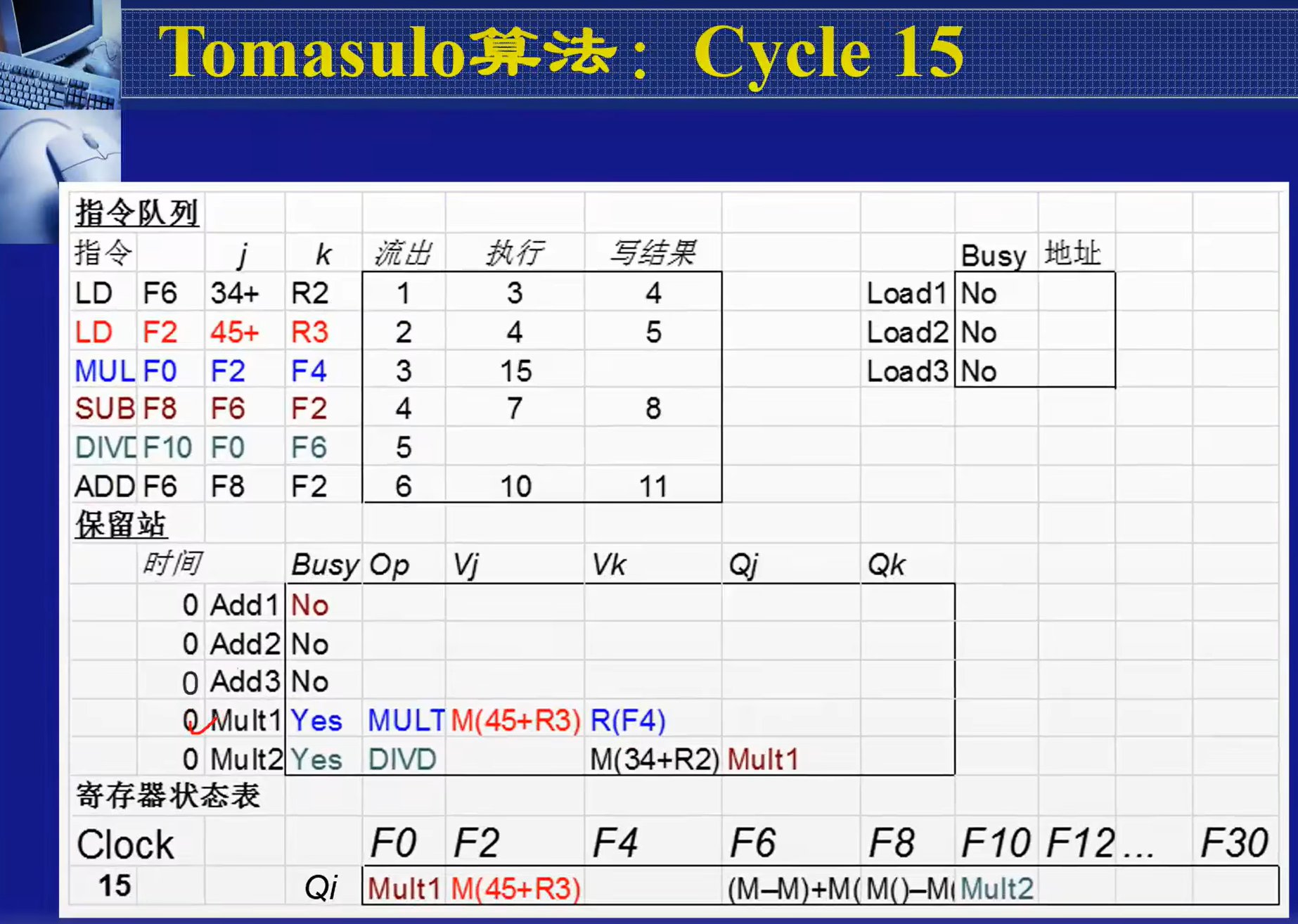

快进到cycle15，保留站 Mult1 这一行（对应指令3）终于倒计时清零，进入执行阶段。其它无事发生。

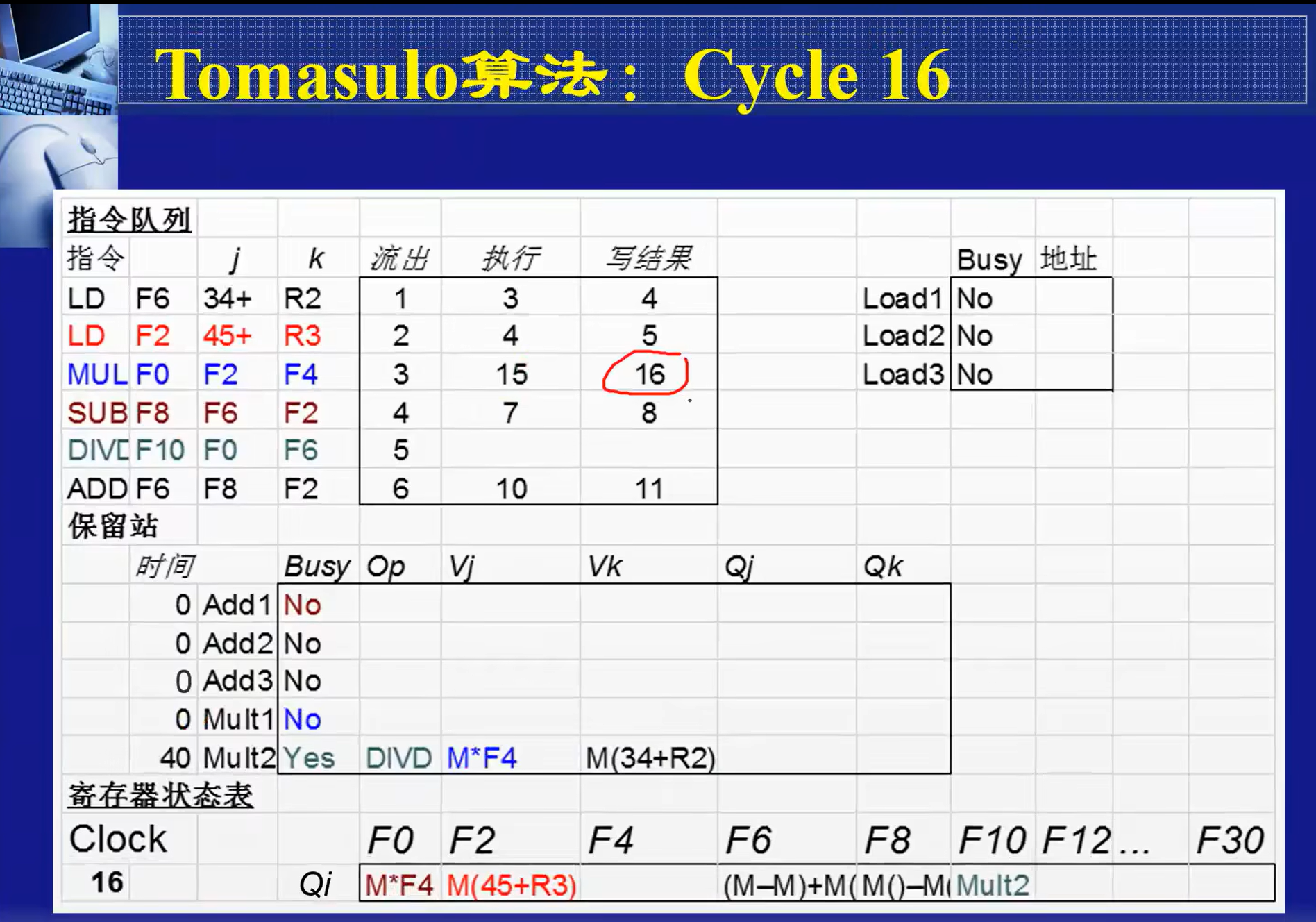

cycle16，指令3刚刚执行完，进入写回阶段。寄存器 F0 的状态更新为计算出的结果，同时保留站中 Mult2 这一行的两个源寄存器也准备好了，更新 \(V_j\)，并进入倒计时阶段（除法需要40个周期的延迟）

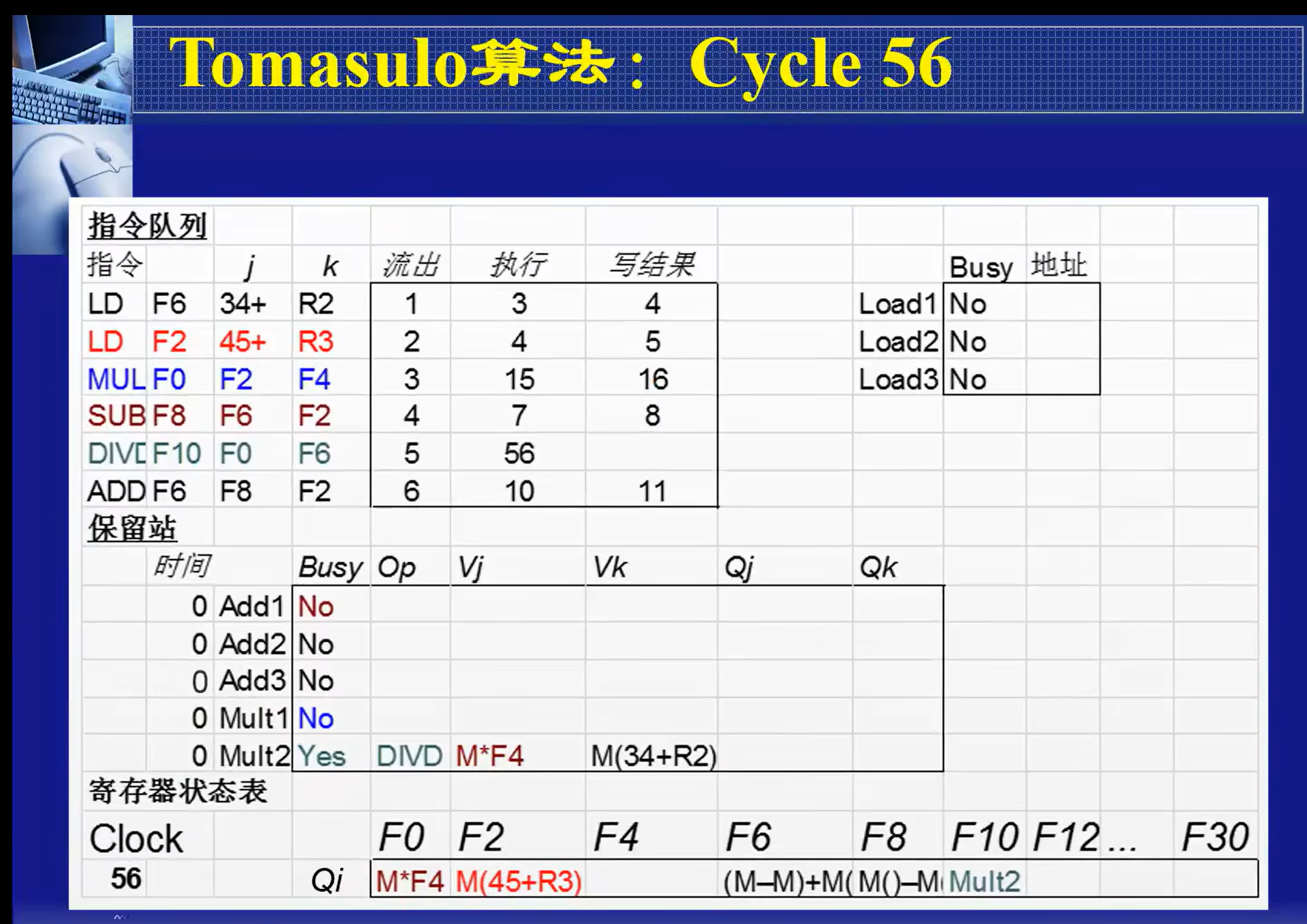

快进到cycle56，保留站 Mult2 这一行（对应指令6）终于倒计时归零，进入执行阶段。

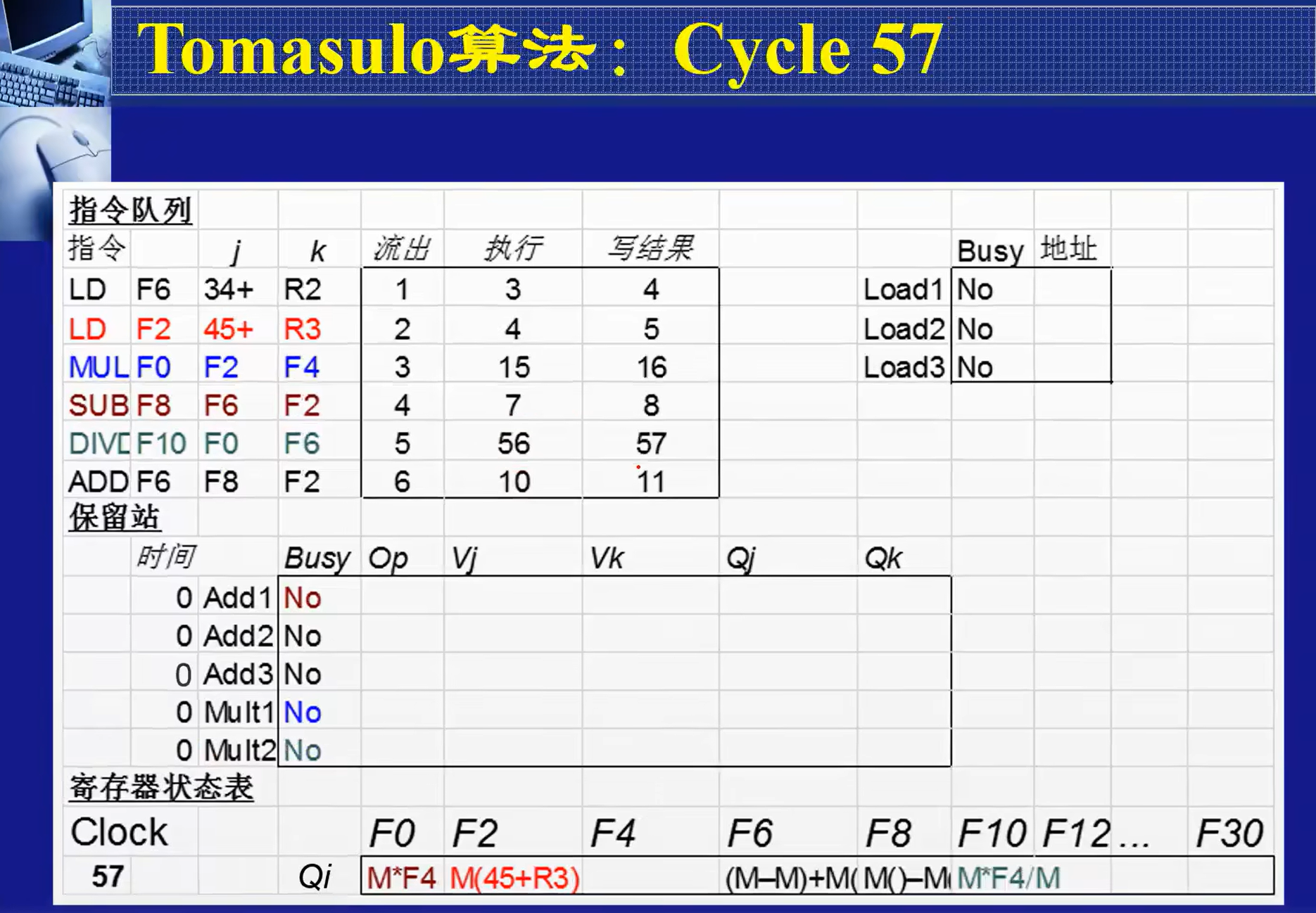

cycle57，保留站 Mult2 这一行（对应指令6）进入写回阶段，寄存器 F10 的状态更新为计算出的结果，同时保留站 Mult2 这一行清空。
至此，这六条指令就执行完了，可以看到它们是乱序执行的，顺序为1→2→4→6→3→5，总共使用57个周期。
