数据级并行-量化第4章

0. 内容概览

0.1 章节结构

第 1 节：数据级并行的研究动机：ILP 的瓶颈、DLP 的应用背景、SIMD 的基本思想。

第 2 节：向量体系结构：向量处理模型、标量/向量处理区别、向量超级计算机、向量处理机组成。

第 3 节：向量执行、链接与性能评估：多体交叉存储、链接技术、护航指令组、钟鸣、启动时间。

第 4 节：向量体系结构中的关键优化问题：多车道、VLR、条带挖掘、向量遮罩、步幅访问、集中-分散访问、性能指标。

第 5 节：面向多媒体应用的 SIMD 指令集扩展：MMX、SSE、AVX、AVX-512，以及 DXPY/DAXPY 类例子。

第 6 节：Roofline 可视化性能模型：运算密度、存储器带宽上限、峰值浮点性能上限。

第 7 节：图形处理器 GPU 与 SIMT：CPU/GPU 差异、SISD/SIMD/SPMD、CUDA 编程模型。

第 8 节：GPU 条件分支与分支发散：warp、mask、SIMT stack、branch divergence、reconvergence。

第 9 节：检测与增强循环级并行：循环间相关、仿射下标、GCD 测试、约简。

第 10 节：交叉问题：DLP 能耗优势、显存带宽、步幅访问与 TLB 缺失。

第 11 节：补充资料来源：CUDA、GPU 访存、RISC-V Vector 等补充资料。 ## 0.2 基本术语

• DLP：数据级并行，即同一种计算对大量数据同时做。
• SIMD：一条指令处理多个数据元素。
• SIMT：程序员写线程，GPU 硬件把线程组成 warp，以类似 SIMD 的方式执行。
• 车道 lane：并行处理向量/SIMD 元素的一条硬件通道。
• VLR：向量长度寄存器，控制本次向量操作实际处理多少元素。
• MVL：最大向量长度，硬件一次最多能处理的向量元素数。
• 链接 chaining：相关向量指令之间按元素流水重叠执行。

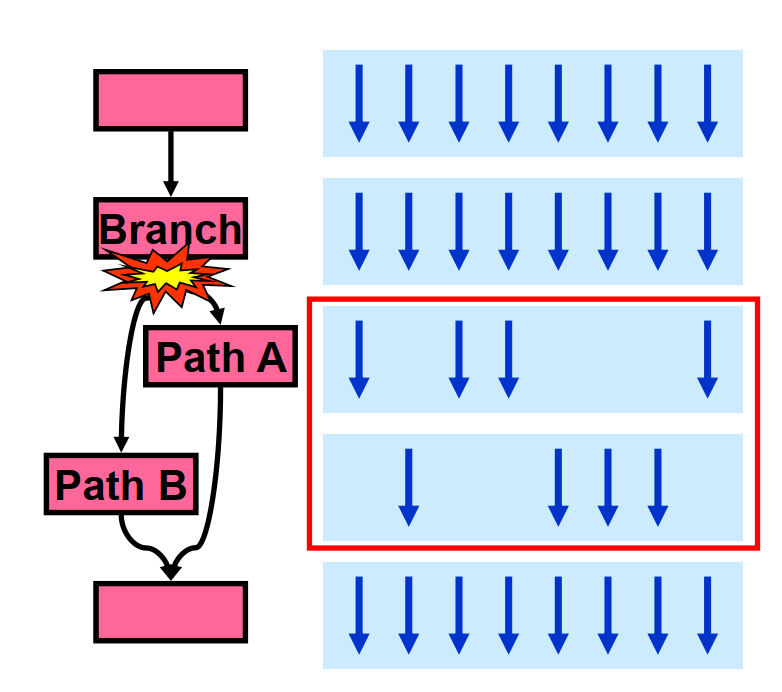

• 分支发散：同一 warp 内线程走不同分支，GPU 只能用 mask 分批执行，导致部分 lane 空闲。
• 循环间相关：后一次迭代依赖前一次迭代产生的数据，是循环并行化的主要障碍。

1. 数据级并行的研究动机

1.1 传统指令级并行（ILP）的瓶颈

传统提高性能的方法主要依靠挖掘指令级并行，例如更深流水线、超标量发射、乱序执行、分支预测、提高主频、提高 Cache 命中率等。但这些方法存在明显限制：

• 程序本身未必有足够的指令级并行。
• 主频提高会加重分支、数据冒险和结构冒险带来的 CPI 损失。
• 每周期取出并译码多条复杂指令并不容易。
• 科学计算、图像/视频/语音、机器学习等应用往往处理大规模数组或连续媒体流，数据局部性不一定好，单靠 Cache 难以充分提升性能。

因此，体系结构开始更重视数据级并行（Data-Level Parallelism, DLP），即对许多不同数据执行相同或相似操作。

1.2 数据级并行适合的应用

数据级并行适合图形处理、机器视觉、语音识别、机器学习、矩阵计算、天气预报、工业仿真、生物信息学等应用。它们的典型特点：

• 数据量大。
• 单个数据元素之间相关性弱。
• 同一条计算规则可以作用在很多数据元素上。
• 计算密度高时，特别适合使用向量处理器、SIMD 扩展或 GPU。

1.3 SIMD 的基本思想与优势

SIMD（Single Instruction, Multiple Data）表示“单指令，多数据”：一条指令同时作用于多个数据元素。其主要优势：

• 每组数据操作只需取指一次，降低取指和译码能耗。
• 同一控制流驱动多个执行部件，硬件控制开销小。
• 程序员或编译器可以保持类似顺序程序的思维，同时获得并行加速。
• 对移动设备和高性能计算都具有较高能效。

这里涉及 SIMD 的三种主要形态： - 向量体系结构。 - 面向多媒体应用的 SIMD 指令集扩展。 - 图形处理单元 GPU，其执行模型常称为 SIMT。

2. 向量体系结构

2.1 向量处理模型

• 向量体系结构从存储器中取出一组数据元素，将它们放入大型顺序向量寄存器中，再对向量寄存器中的元素执行操作，最后将结果写回存储器。

• 一条向量指令可以表示几十个甚至上百个“寄存器-寄存器”元素操作。

• 向量寄存器相当于由编译器控制的高速缓冲区：

  • 可以隐藏存储器访问延迟。
  • 可以集中利用存储器带宽。
  • 可以明确告诉硬件这些元素之间通常互不相关。

2.2 标量处理与向量处理的区别

• 标量指令一次只处理一个或一对操作数，例如 add r3, r1, r2。
• 向量指令一次处理 N 个或 N 对操作数，例如 add.vv v3, v1, v2，表示对两个向量中对应位置的元素逐个相加。
• 向量处理机的核心思想是：用更高层次的指令表达更多计算，减少指令数量，并让硬件流水线持续处理元素流。

2.3 向量超级计算机的发展

• 20 世纪 70-80 年代，超级计算机几乎等同于向量机。
• CDC 6600 通常被认为是第一台超级计算机：60 位字长；多个功能部件；使用记分牌进行动态调度；主要面向科学计算和大型数值任务。
• Cray-1（1976）是典型向量超级计算机：标量单元加向量扩展；Load/Store 结构；向量寄存器；向量指令；深度流水化功能部件；多体交叉存储系统；没有数据 Cache，也不支持虚拟存储器。
• NEC SX 系列代表现代向量超级计算机：具有标量乱序/超标量单元；具有多个向量寄存器、向量功能部件和高带宽存储系统；通过多车道和共享内存结构提升峰值性能。

2.4 向量处理机的基本特性

• 一条向量指令包含多个元素操作，因此减少指令取指次数。
• 同一向量中各元素的结果通常相互独立，适合深流水线执行。
• 编译器负责保证向量内部操作之间没有相关性，硬件主要检测不同向量指令之间的相关性。
• 向量指令往往按照已知模式访问存储器：
  • 连续访问（unit-stride）。例如 A[0], A[1], A[2], A[3]。
  • 固定步幅访问（strided access）。例如 A[0], A[2], A[4], A[6]。
  • 索引访问（gather/scatter）。访问地址不是简单连续，也不是固定间隔，而是由另一个索引数组决定。例如 A[K[0]], A[K[1]], A[K[2]], A[K[3]]，而 K = [3, 10, 2, 99]。
• 已知访问模式可以更好地发挥多体交叉存储器带宽，并减少控制相关。

2.5 存储器-存储器型与寄存器型向量机

• 存储器-存储器型向量机。所有向量操作的操作数都来自存储器，结果也直接写回存储器。早期机器如 CDC Star-100、TI ASC 属于此类。缺点是需要极高存储器带宽，多个向量操作之间重叠困难，而且启动时间较长。
• 寄存器型向量机。除 Load/Store 外，向量操作在向量寄存器之间进行。Cray-1 是第一台典型寄存器型向量机，1980 年以后主流向量处理机多采用这种结构。

对于 C=A+B 这个运算，存储器-存储器型可用 ADDV C,A,B 直接计算 C=A+B，但寄存器型需要 LV V1,A、LV V2,B、ADDV V3,V1,V2、SV V3,C四条指令。虽然寄存器型指令数可能更多，但能复用已经装入寄存器的数据，降低存储器压力。

2.6 向量指令集的优势

• 格式紧凑。一条指令表达 N 个操作。
• 表达能力强。向量指令告诉硬件：
  • 元素操作之间无相关。
  • 使用同类功能部件。
  • 访问不相交寄存器或规律存储器地址。
  • 可使用连续、步幅或索引访问方式。
• 可扩展性好。同一段向量代码可以运行在不同数量的并行流水线或车道（lanes）上。

RISC-V 向量扩展也采用向量寄存器思想，提供 32 个向量寄存器 v0-v31，并通过 vl 等配置控制本次向量操作的实际元素数。

2.7 向量处理机的基本组成

• 向量寄存器（Vector Register）。是一个长度固定的区域，用于存放一个向量，通常有多个读端口和写端口。例如，VMIPS 有 8 个向量寄存器，每个寄存器包含 64 个 64 位元素。

• 向量功能部件（Vector Functional Units, FUs）。是全流水化的，每个时钟周期可以启动一个新元素操作。常见功能包括浮点加、浮点乘、倒数、整数加、逻辑、移位等。一般会有 4-8 个 FU，包含浮点加法、浮点乘法、浮点倒数（1/X）、整数加法、整数逻辑运算、整数移位运算等功能。

• 向量 Load/Store 单元（LSUs）。负责全流水化地装入或存储向量，高性能机器可能配置多个 LSU。

• 标量寄存器（Scalar Register）。存放单个元素、常数或地址。用于向量-标量操作，例如 Y = a * X + Y 中的标量 a。

• 互连结构。常用交叉开关连接功能部件、Load/Store 单元和寄存器堆。交叉开关就是向量处理机内部连接寄存器、功能部件和访存单元的数据交换网络，用来灵活搬运操作数和运算结果。比如有两条指令 V3 = V1 + V2，V5 = V4 * V6，交叉开关可以把 V1 送到加法器输入端 1，把 V2 送到加法器输入端 2，加法器输出送回 V3；同时把 V4、V6 接到乘法器，把乘法结果送回 V5。

         		  +-------- 加法器
  V0 -----------|
  V1 -----------|-------- 乘法器
  V2 -----------|
  V3 -----------|-------- Load/Store 单元
  V4 -----------|
  V5 -----------|-------- 写回寄存器
                |
             交叉开关

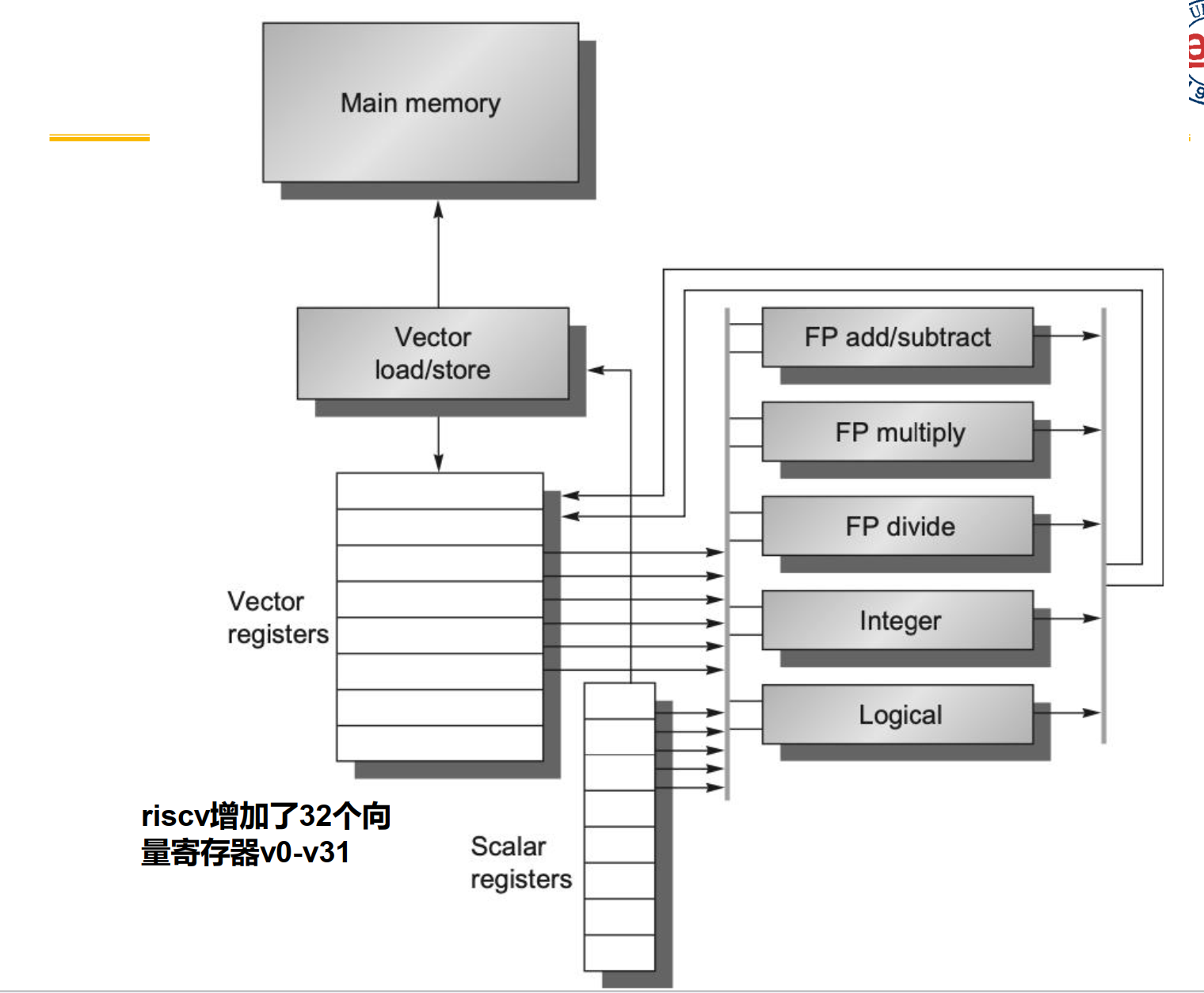

下面是一个典型的向量处理机的示意图：

3. 向量执行、链接与性能评估

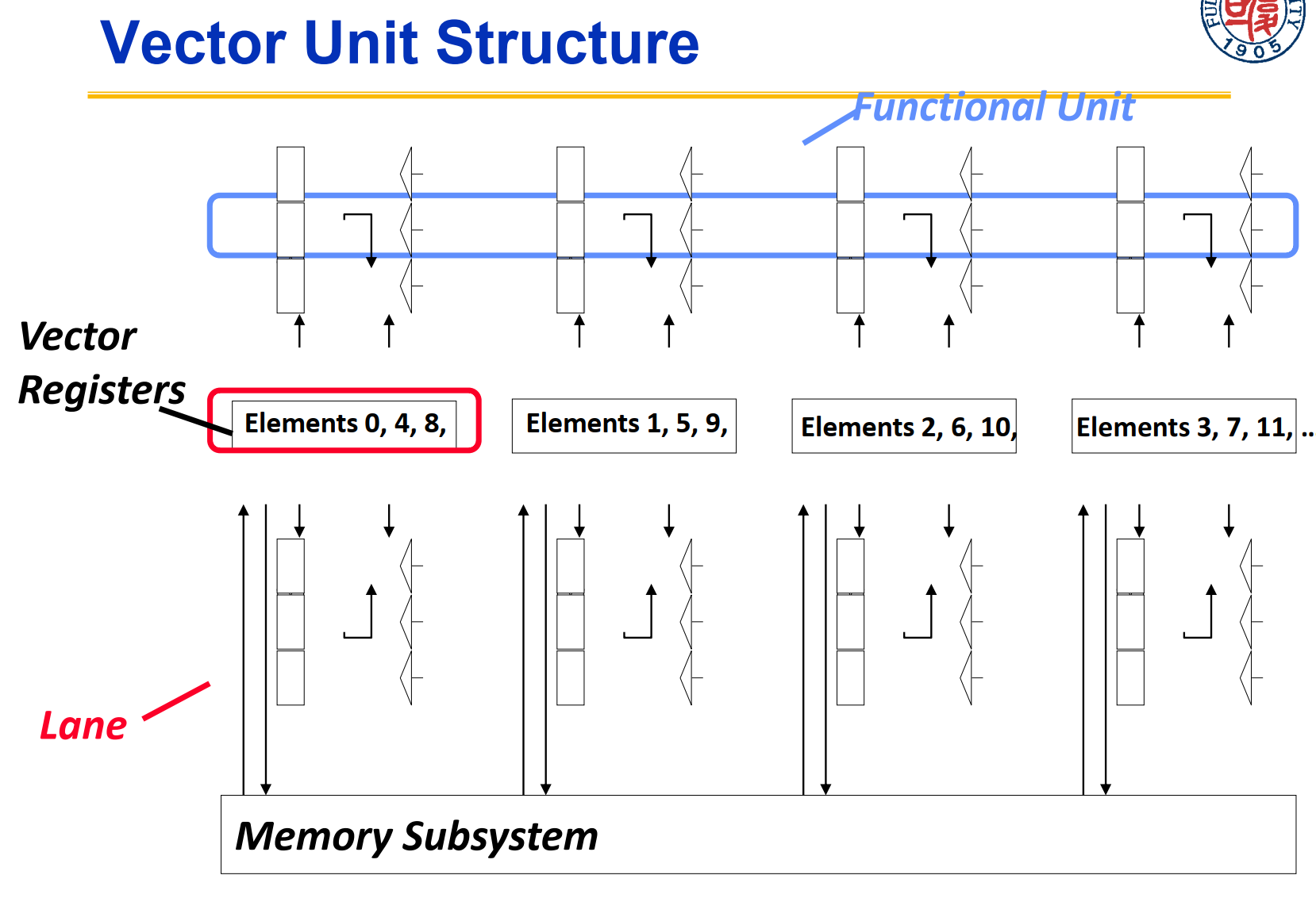

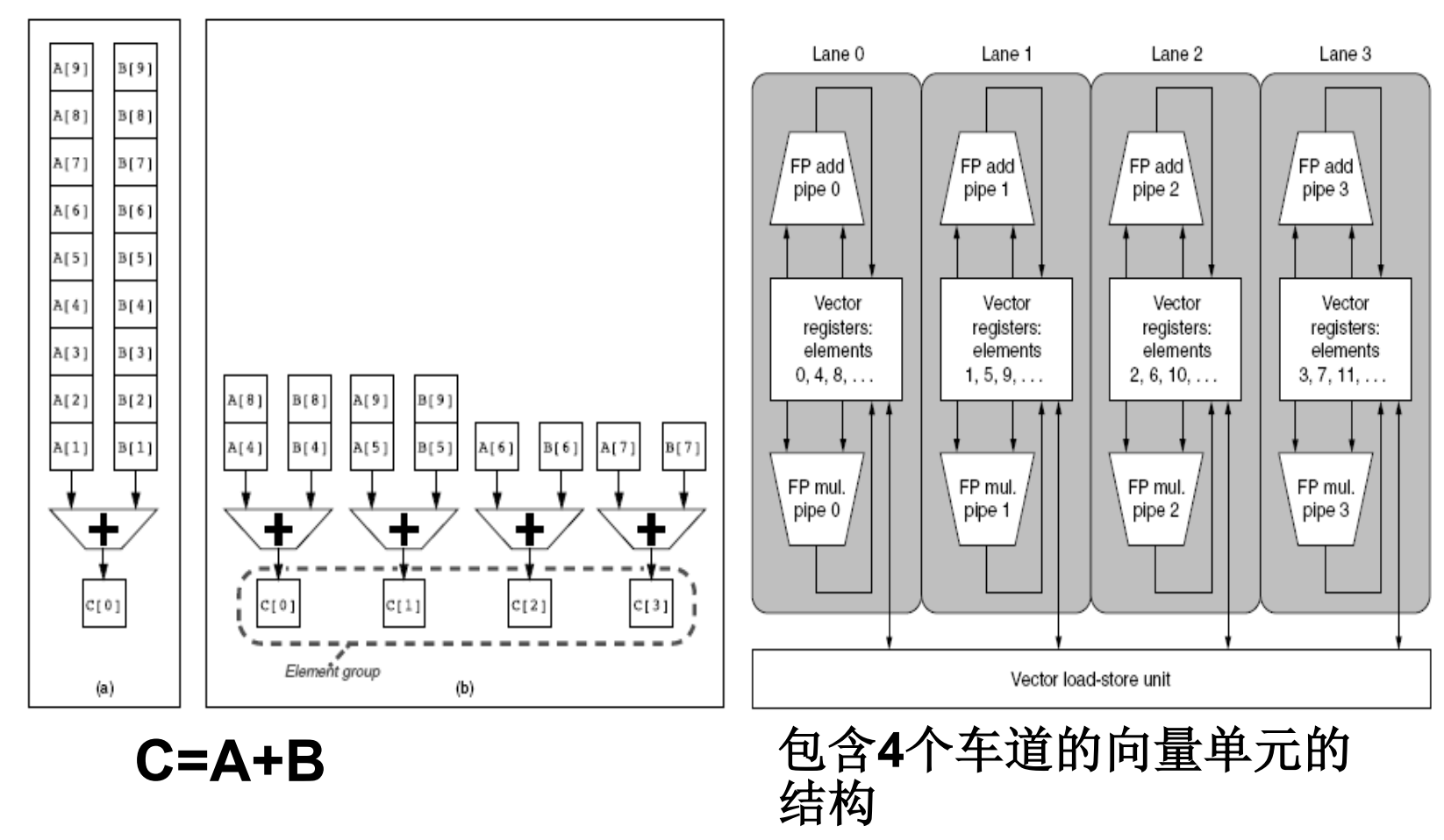

3.1 向量算术执行：车道（Lane）

• 向量功能部件常采用深流水线，启动延迟较长。但一旦流水线填满，可以每个周期产生一个元素结果。

• 因为元素之间独立，向量流水线控制比普通标量深流水线简单。

• 多车道结构可以在同一周期处理多个元素，例如 4 条车道可以同时处理 4 个元素。向量寄存器中的元素按车道交错分布，例如元素 0、4、8 在同一车道。

“车道”（lane）就是向量处理机 / SIMD / GPU 里并行处理向量元素的一条硬件执行通路。

可以把一条向量指令想成一批任务：

>C = A + B

>C[0] = A[0] + B[0]
>C[1] = A[1] + B[1]
>C[2] = A[2] + B[2]
>C[3] = A[3] + B[3]
>...

如果只有 1 条车道，硬件每个周期大致只能启动/处理 1 个元素：

>第1周期：算 C[0]
>第2周期：算 C[1]
>第3周期：算 C[2]
>第4周期：算 C[3]

如果有 4 条车道，就像一条公路有 4 个车道，可以同时处理 4 个元素：

>第1周期：
>车道0：算 C[0]
>车道1：算 C[1]
>车道2：算 C[2]
>车道3：算 C[3]

>第2周期：
>车道0：算 C[4]
>车道1：算 C[5]
>车道2：算 C[6]
>车道3：算 C[7]

所以，车道越多，同一条向量指令每个周期能处理的元素越多，吞吐量越高。

在向量机里，车道通常包括：

>一部分向量寄存器读写端口
>一条或一组功能部件流水线
>到存储系统的数据通路

比如这里的 “8 lanes” 可以理解为：同一条向量指令最多可以让 8 个元素并行向前流动。

一句话记忆：车道就是执行同一条向量/SIMD 指令时，用来并行处理不同数据元素的硬件通道。

3.2 多体交叉存储系统：存储体（Bank）

向量处理器需要高带宽存储系统，以支持连续的向量读写。多体交叉存储系统将存储器划分为多个 bank，不同 bank 可以并行服务访问。假设有 4 个存储体：Bank0 Bank1 Bank2 Bank3。连续地址可以交错放进去：

A[0] -> Bank0
A[1] -> Bank1
A[2] -> Bank2
A[3] -> Bank3
A[4] -> Bank0
A[5] -> Bank1
...

这样读取连续向量时，访问会轮流落到不同 bank：

第1拍：访问 Bank0 的 A[0]
第2拍：访问 Bank1 的 A[1]
第3拍：访问 Bank2 的 A[2]
第4拍：访问 Bank3 的 A[3]
第5拍：访问 Bank0 的 A[4]

轮流访问。如果每个 bank 需要几拍才能再次接受访问，只要 bank 数足够多，就能保证流水线几乎每拍都有数据。例如 Cray-1 有 16 个 bank，bank busy time 为 4 个周期，访存延迟为 12 个周期。因为有 16 个 bank，而一个 bank 忙 4 个周期，所以连续访问时可以轮流访问不同 bank。等再次访问 Bank0 时，它已经恢复好了。

Bank conflict。当访问步幅与 bank 数存在不利关系时，可能频繁访问同一 bank，造成冲突。比如有 4 个 bank，按地址对 4 取模分配：

A[0] -> Bank0
A[1] -> Bank1
A[2] -> Bank2
A[3] -> Bank3
A[4] -> Bank0

如果访问步幅是 4：

A[0], A[4], A[8], A[12]

它们全都落在 Bank0。这样虽然有 4 个 bank，但实际只用了 1 个，其他 bank 空着，性能会很差。

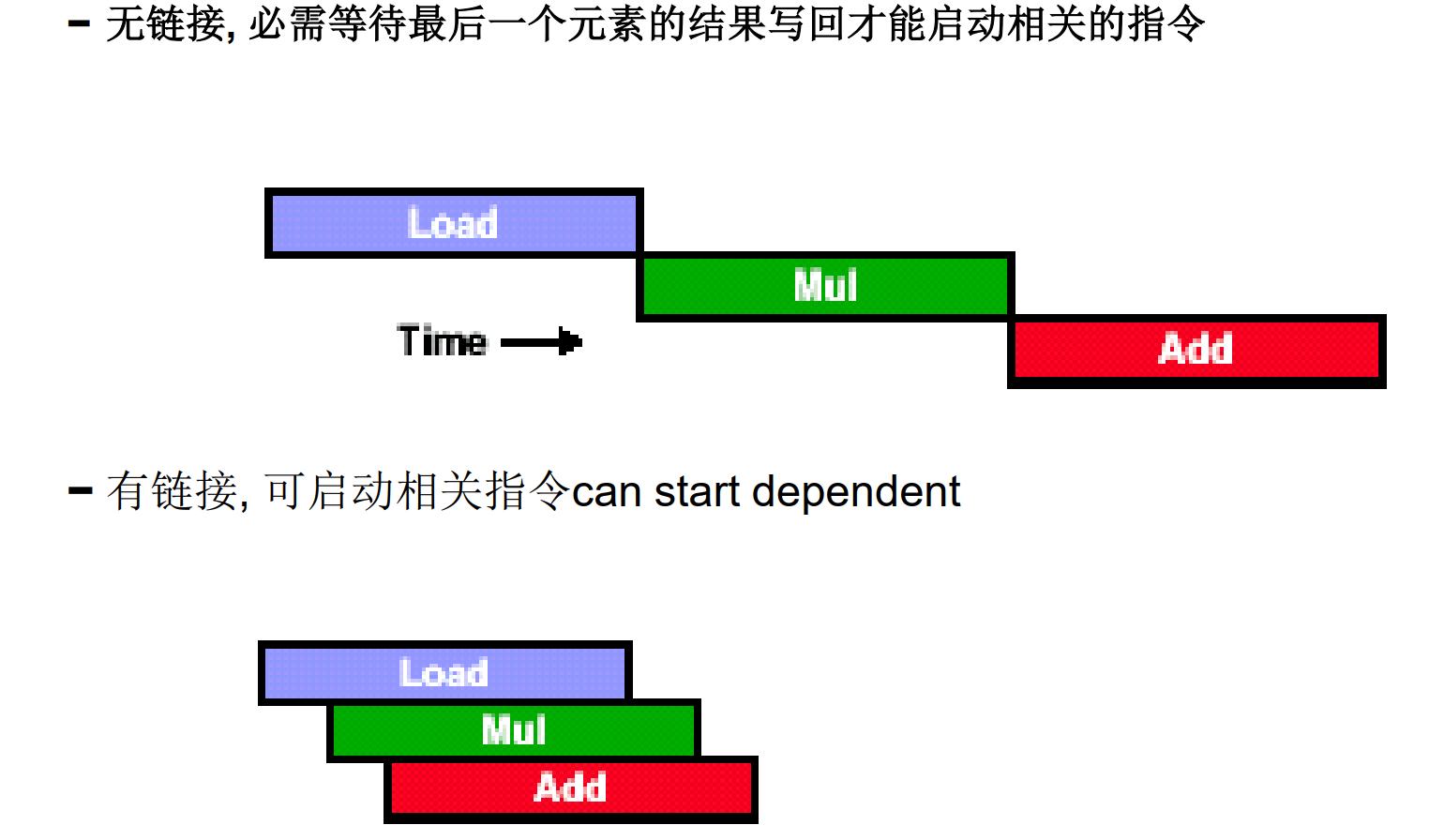

3.3 链接技术：Chaining

链接技术用于具有先写后读（RAW）相关的两条向量指令。其本质在于把标量流水线中的 forward 思想引入向量执行。

无链接时，后一条相关向量指令必须等待前一条向量指令最后一个元素写回。而有链接时，当前一条指令产生第一个元素结果后，后一条指令即可对该元素开始处理，从而显著缩短整个向量序列的完成时间。

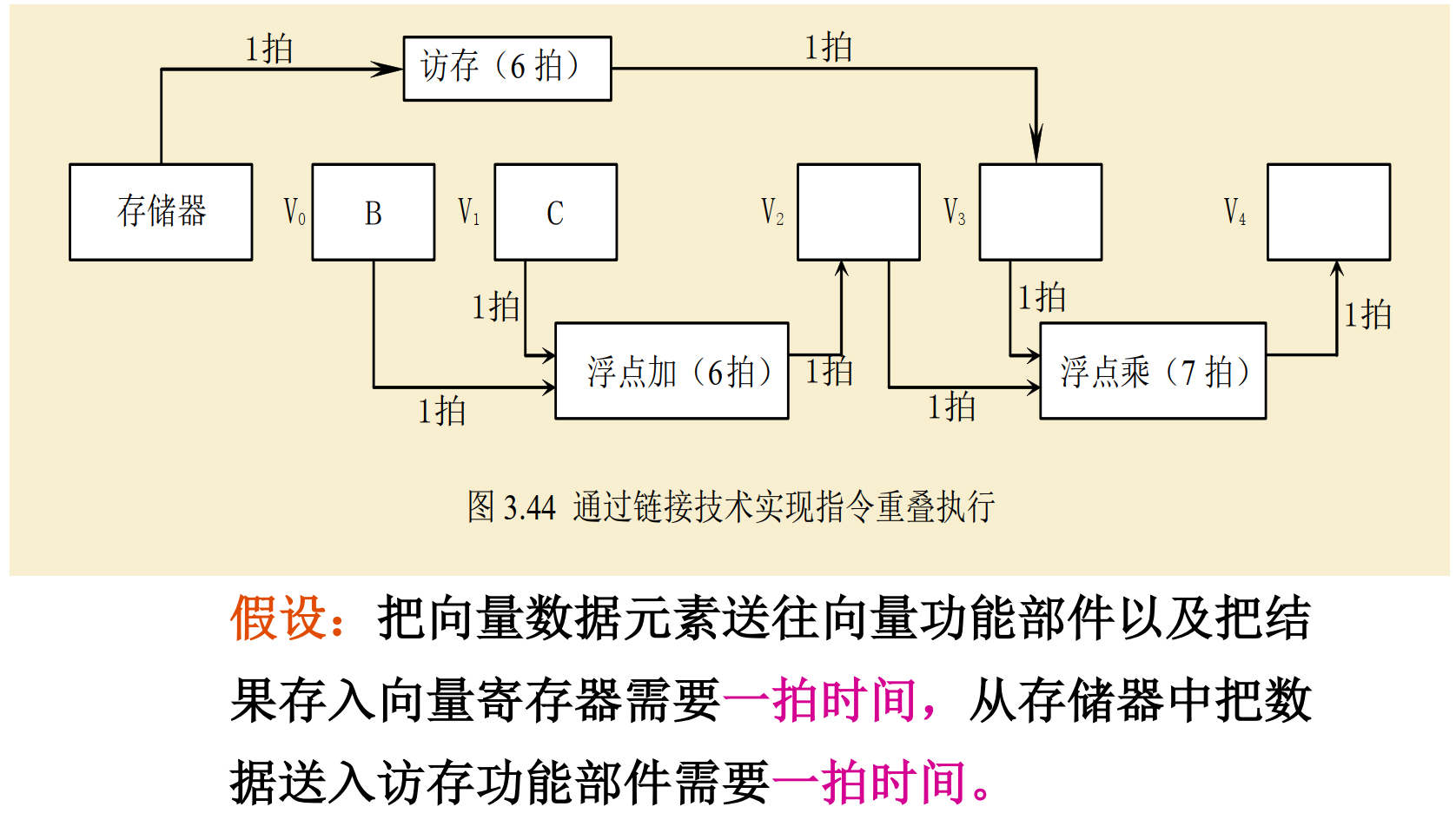

3.4 链接示例

假设要计算 D = A × (B + C)。向量长度 N <= 64，B 和 C 已在 V0 和 V1 中。指令序列为：

V3 <- 存储器	  // 取向量 A
V2 <- V0 + V1	// 计算 B + C
V4 <- V2 × V3	// 乘以 A

下面给出三种执行方式的执行时间。

• 三条指令完全串行：\([(1+ 6+ 1)+ N- 1]+ [(1+ 6+ 1)+N- 1] + [( 1+ 7+ 1)+ N- 1] = 3N + 22\) 拍。
• 前两条并行，第三条串行：\([(1+ 6+ 1)+ N- 1] + [(1+ 7+ 1)+ N- 1]= 2N + 15\) 拍。
• 前两条并行且第三条链接执行：\([(1+6+1)] + [(1+7+1)]+(N - 1)=N + 16\)​ 拍。

链接执行时，第三条乘法不用等 V2 和 V3 的所有元素都算完。只要第一个 V2[0] 和第一个 V3[0] 准备好，乘法就可以开始处理第一个元素。

3.5 护航指令组与钟鸣

护航指令组（convoy）是一组可以一起执行的向量指令，组内不能有结构冒险。若存在写后读相关，通常应分到不同护航组；但如果能链接，则可以放在同一护航组中。

钟鸣（chime）是执行一个护航指令组所花费的时间单位。若向量序列由 m 个护航组组成，向量长度为 n（一次钟鸣≈n个时钟周期），在 VMIPS 中大约需要 m × n 个时钟周期（不计启动开销）。

例如计算 Y[i] = a * X[i] + Y[i]，指令为：

VLD V1,Rx			// load vector X
MUL V2,V1,F0		// V2 = X * a
LV V3,Ry			// load vector Y
ADDVV.D V4,V2,V3	// V4 = a*X + Y
SV Ry,V4			// store result

护航组排列： - 第 1 组：LV 与 MULVS.D（即前两条指令，此护航组内使用了链接技术） - 第 2 组：LV 与 ADDVV.D（即后两条指令，此护航组内使用了链接技术） - 第 3 组：SV

共 3 次钟鸣。对每个 i 来说，要做 2 次浮点运算：

第 1 次浮点运算：a * X[i]        // 浮点乘法
第 2 次浮点运算：a * X[i] + Y[i] // 浮点加法

所以每个结果元素包含 2 次 FLOP。总周期数 = 护航组数 * 向量长度 = 3n，总 FLOP = 2n，所以每个 FLOP 的周期数 = 3n / 2n = 1.5。

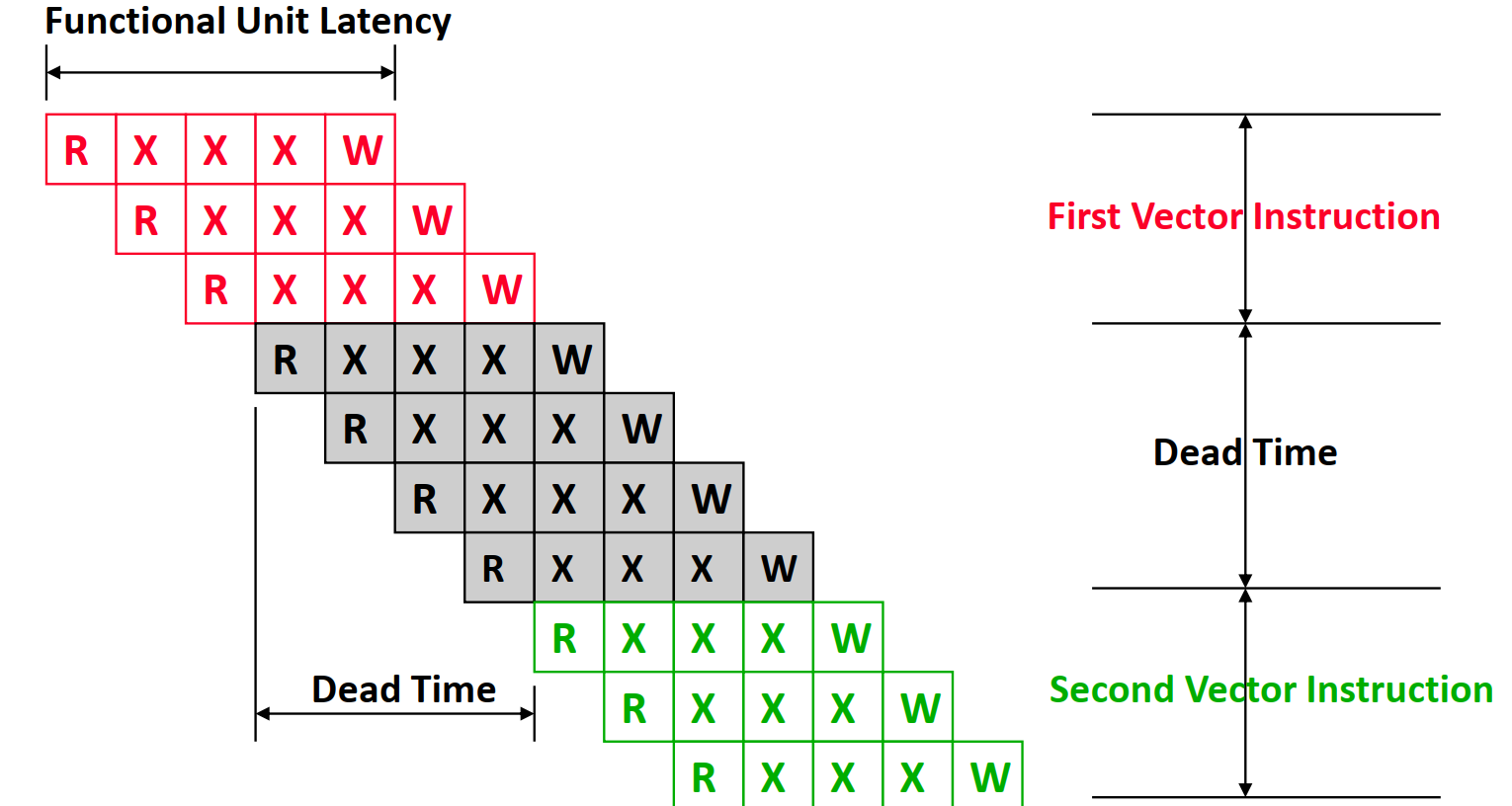

3.6 向量启动时间

向量启动时间由两部分构成： - 功能部件延时：元素通过功能部件流水线所需时间，是主要因素。 - 截止/恢复时间：下一条向量指令启动前的间隔。

启动时间使短向量性能较差；向量越长，启动开销摊得越薄。

4. 向量体系结构中的关键优化问题

4.1 多条车道（Multiple Lanes）

单个向量功能部件每周期通常只能处理一个元素。为了快于“每周期一个元素”，可以复制流水线形成多条车道。每条车道处理向量中的一部分元素，从而提高吞吐量。

多车道结构要求：向量寄存器端口足够、存储系统带宽足够、互连结构能支持多路并发传输。

4.2 向量长度寄存器（VLR）与条带挖掘

普通向量寄存器的长度通常是固定的，但程序中的向量长度通常运行时才知道，且可能大于硬件最大向量长度（MVL）。因此向量长度寄存器（VLR）被发明了出来。它控制着当前向量操作实际处理的元素数，且VLR <= MVL。Load/Store 和算术向量操作都受 VLR 控制。

条带挖掘（Strip Mining）将任意长度向量拆成多个长度不超过 MVL 的片段。第一个片段常处理余数部分，后续片段按 MVL 满长度处理。例如：

low = 0;
VL = (n % MVL); /* find odd-size piece using modulo op % */
for (j = 0; j <= (n / MVL); j = j + 1) { /* outer loop */
  for (i = low; i < (low + VL); i = i + 1) /* runs for length VL */
      Y[i] = a * X[i] + Y[i]; /* main operation */
  low = low + VL; /* start of next vector */
  VL = MVL; /* reset the length to maximum vector length */
}

执行时间计算公式：处理长度为 n 的向量，总共需要多少时间/时钟周期？

• \(T_n = ceil (\frac{n}{MVL}) × (T_{loop} + T_{start}) + n × T_{chime}\)
• \(T_n\)：处理长度为 \(n\) 的整个向量所需的总时间。
• \(MVL\)：最大向量长度，即硬件一次向量操作最多能处理多少个元素。
• \(T_{loop}\)：每处理一个条带时，循环控制本身带来的开销。
• \(T_{start}\)：每处理一个条带时，向量指令启动开销的总和。
• \(T_{chime}\)：每个元素在稳定流水状态下的执行时间。如果一个向量循环需要若干个护航组，每个护航组大致每个元素 1 拍，那么 \(T_{chime}\) = 护航组数量。

示例：A = B × s - A、B 长度为 200，即 \(n=200\)。s 是标量。

• 向量寄存器长度 64，即 \(MVL=64\)。

• Tloop = 15。

• Tstart = 12 + 7 + 12 = 31。假设load启动时间=12周期，store启动时间=12周期，惩罚启动时间为7周期。

• Tchime=3。

  LV      V1, B       ; 读 B
  MULVS   V2, V1, s   ; V2 = B × s
  SV      A, V2       ; 写回 A

• T200 = ceil(200/64) * (15+31) + 200 * 3 = 784。

• 每元素执行时间约 784/200 = 3.9 周期。

4.3 向量遮罩寄存器

向量代码中可能包含 if 条件，不能简单地让所有元素都执行写回。例如：

for (i = 0; i < 64; i++)
    if (X[i] != 0)
        X[i] = X[i] - Y[i];

于是人们发明了向量遮罩寄存器，用于控制一条向量指令中每个元素是否真正执行或提交结果。对于上面的代码，利用向量遮罩寄存器，生成的指令为：

LV     V1, Rx    ; load vector X into V1
LV     V2, Ry    ; load vector Y into V2
L.D    F0, #0    ; load FP zero into F0
SNEVS.D V1, F0   ; sets VM(i) to 1 if V1(i) != F0，VM就是向量遮罩寄存器；只对遮罩为 1 的元素执行减法或提交结果
SUBVV.D V1, V1, V2 ; subtract under vector mask
SV     Rx, V1    ; store the result in X

遮罩能处理条件执行，但被遮蔽的元素仍可能占用部分执行资源。此外，若条件分布很不均匀，实际 SIMD 利用率会下降。

4.4 步幅访问与多维数组

多维数组按行或列访问时，内存地址可能不是连续的。向量机通过带步幅的向量 Load/Store 处理非单位步幅访问。例如，VMIPS 中有这两条指令：

• LVWS：带步幅向量装入。也就是把这些地址的数据装进向量寄存器：

  base
  base + stride
  base + 2 × stride
  base + 3 × stride
  ...

• SVWS：带步幅向量存储。

矩阵乘法中访问 D[k][j] 时，如果数组按行存放，而 k 变化、j 固定，通常形成非单位步幅访问。其风险在于，步幅与 bank 数不匹配时容易造成存储器组冲突。比如 4 个 bank，访问步幅是 4：

A[0], A[4], A[8], A[12]

它们可能都落到 Bank0。结果是：4 个 bank 只用了 1 个 bank。此外，大步幅还可能导致 TLB 缺失频繁。

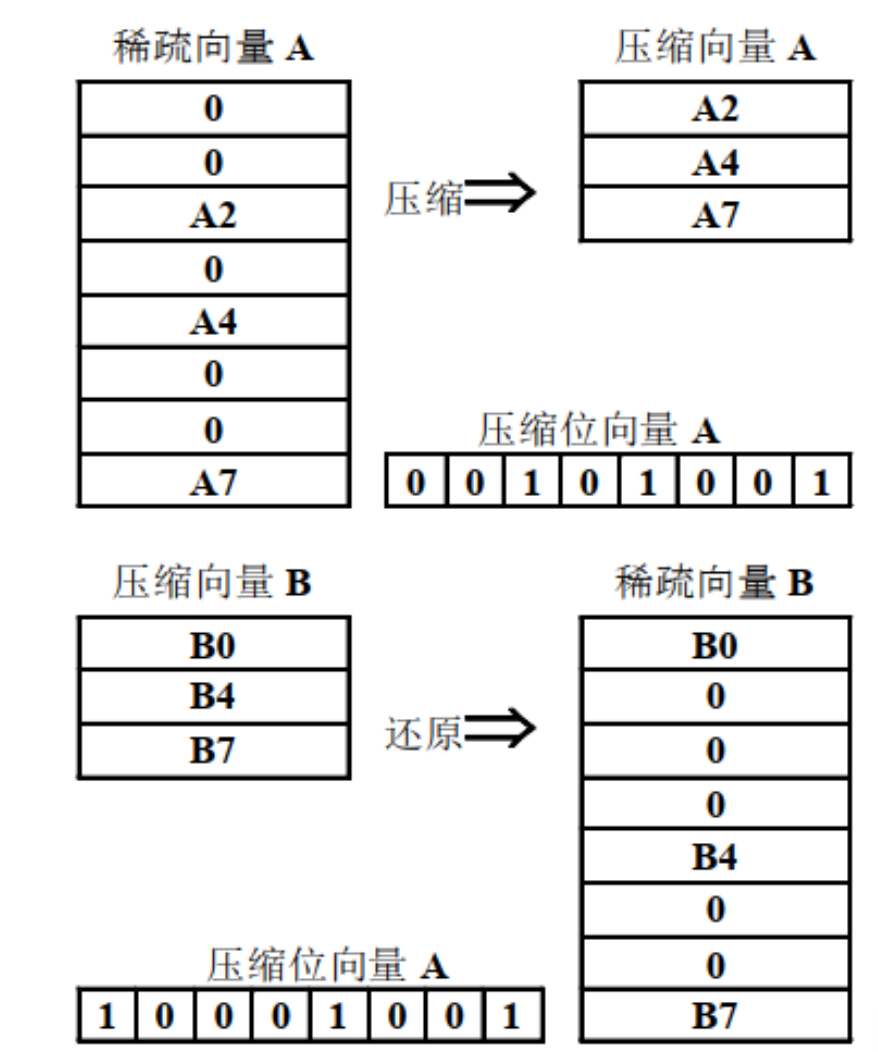

4.5 集中-分散访问与稀疏向量

稀疏向量是指 0 元素很多、非 0 元素很少的向量。为节省空间，稀疏向量通常采用压缩存储。

对稀疏访问，向量机提供集中-分散（gather-scatter）操作： - 集中（gather）：根据索引向量从不连续地址取数据。 - 分散（scatter）：根据索引向量把结果写到不连续地址。

例如：

for (i = 0; i < n; i++)
    A[K[i]] = A[K[i]] + C[M[i]];

LV    Vk, Rk    		;load 索引K
LVI   Va, (Ra+Vk)    	;load A[K[]] (Gather) 	Ra是数组A的基地址
LV    Vm, Rm    		;load 索引M
LVI   Vc, (Rc+Vm)    	;load C[M[]] (Gather)	Rc是数组C的基地址
ADDVV.D  Va, Va, Vc    	;add them
SVI   (Ra+Vk), Va    	;store A[K[]](Scatter)

4.6 向量性能指标

• \(R_∞\)：向量长度趋于无穷大时的最大向量流水线性能。常用于评价峰值性能，单位通常为 MFLOPS。
• \(R_n\)：向量长度为 \(n\) 时的实际性能。
• \(N_{1/2}\)：达到 \(R_∞\) 一半性能所需的向量长度。用于衡量启动时间对性能的影响。
• \(N_V\)：向量方式开始快于标量串行方式所需的临界向量长度。反映启动开销和标量/向量速度比。

5. 面向多媒体应用的 SIMD 指令集扩展

5.1 SIMD 扩展与传统向量机的区别

多媒体应用常处理 8 位、16 位、32 位等较窄数据类型。SIMD 指令集扩展把一个较宽寄存器划分为多个子字，同时执行多份相同操作。与完整向量体系结构相比，SIMD 扩展有三点简化：

• 操作数个数固定，通常由寄存器宽度和元素宽度决定。
• 不提供复杂向量寻址方式，如步幅访问、集中-分散访问。
• 早期 SIMD 扩展通常没有完整的向量遮罩寄存器。

5.2 x86 SIMD 扩展发展

• Intel MMX（1996）：复用 64 位浮点寄存器。可同时执行 8 个 8 位或 4 个 16 位运算。
• SSE（1999）：引入 128 位独立寄存器。可同时执行 16 个 8 位、8 个 16 位或 4 个 32 位运算。
• AVX（2010）：寄存器宽度扩展到 256 位。
• AVX-512（2017）：可支持 8 个 64 位整数/浮点运算。引入更强的掩码执行能力。

注意：多媒体 SIMD 对内存访问通常要求连续并对齐，否则性能会下降或需要额外处理。

5.3 DAXPY 例子的 SIMD 化思路

题目标题写作 DXPY；但从代码看，它实际对应经典 DAXPY 形式：Y = a × X + Y。SIMD 版本每次循环处理多个元素，例如一次处理 4 个 double：

L.D    F0, a       ; load scalar a
MOV    F1, F0      ; copy a into F1 for SIMD MUL
MOV    F2, F0      ; copy a into F2 for SIMD MUL
MOV    F3, F0      ; copy a into F3 for SIMD MUL
DADDIU R4, Rx, #512 ; last address to load

Loop:
L.4D   F4, 0[Rx]   ; load X[i], X[i+1], X[i+2], X[i+3]
MUL.4D F4, F4, F0  ; a×X[i], a×X[i+1], a×X[i+2], a×X[i+3]
L.4D   F8, 0[Ry]   ; load Y[i], Y[i+1], Y[i+2], Y[i+3]
ADD.4D F8, F8, F4  ; a×X[i]+Y[i], ..., a×X[i+3]+Y[i+3]
S.4D   0[Ry], F8   ; store into Y[i], Y[i+1], Y[i+2], Y[i+3]
DADDIU Rx, Rx, #32 ; increment index to X
DADDIU Ry, Ry, #32 ; increment index to Y
DSUBU  R20, R4, Rx ; compute bound
BNEZ   R20, Loop   ; check if done

与向量机相比，SIMD 扩展更像“短向量”，需要软件循环控制多次执行。

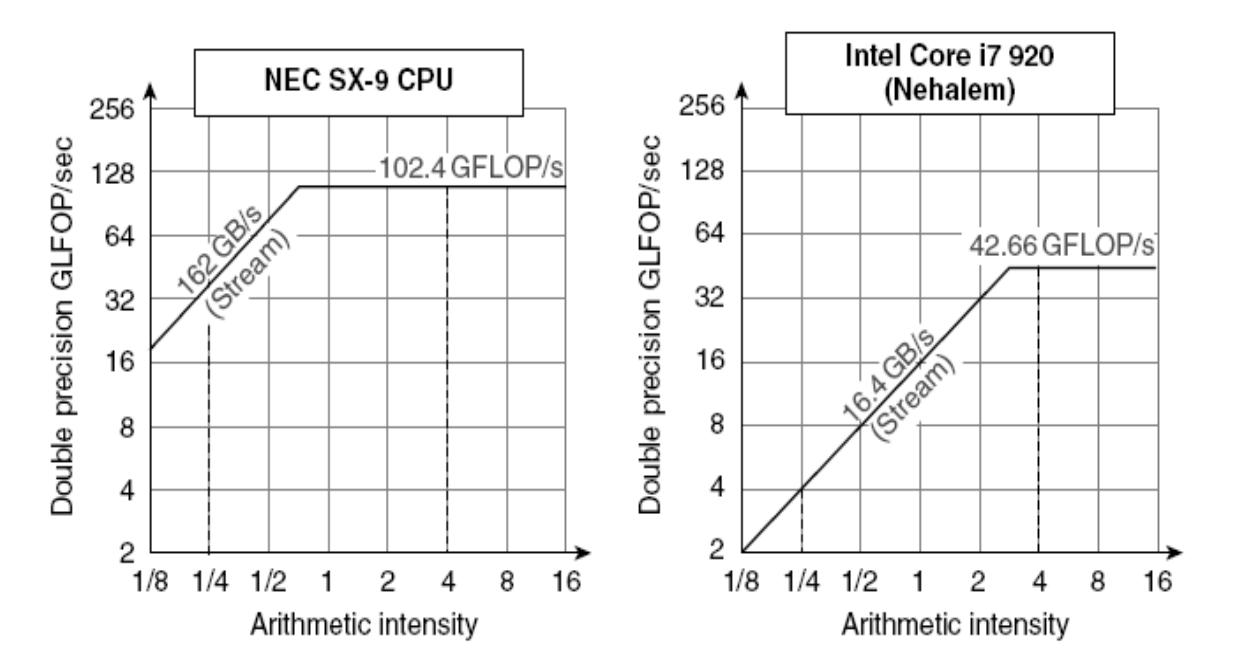

6. Roofline 可视化性能模型

6.1 基本概念

• Roofline 模型把浮点性能、存储器带宽和程序运算密度放到同一张二维图中。

• 运算密度（Operational Intensity）= 程序执行的浮点运算数 / 从主存访问的字节数，单位通常为 FLOPs/Byte。

• 可获得的GFLOP/s = min(峰值存储器带宽 × 运算密度, 峰值浮点性能)。



6.2 如何理解 Roofline

• 当运算密度低时，性能受存储器带宽限制。增加计算单元未必有效，关键是减少访存或提高带宽利用率。
• 当运算密度高时，性能受峰值计算能力限制。关键是提高向量化、SIMD 利用率和指令吞吐。

7. 图形处理器 GPU 与 SIMT

7.1 GPU 适合的任务

GPU 适合对大量数据使用同一计算方法进行并行处理。适合条件：数据相关度低、可产生大量线程、计算密度较高、计算时间相对数据搬运时间足够大。

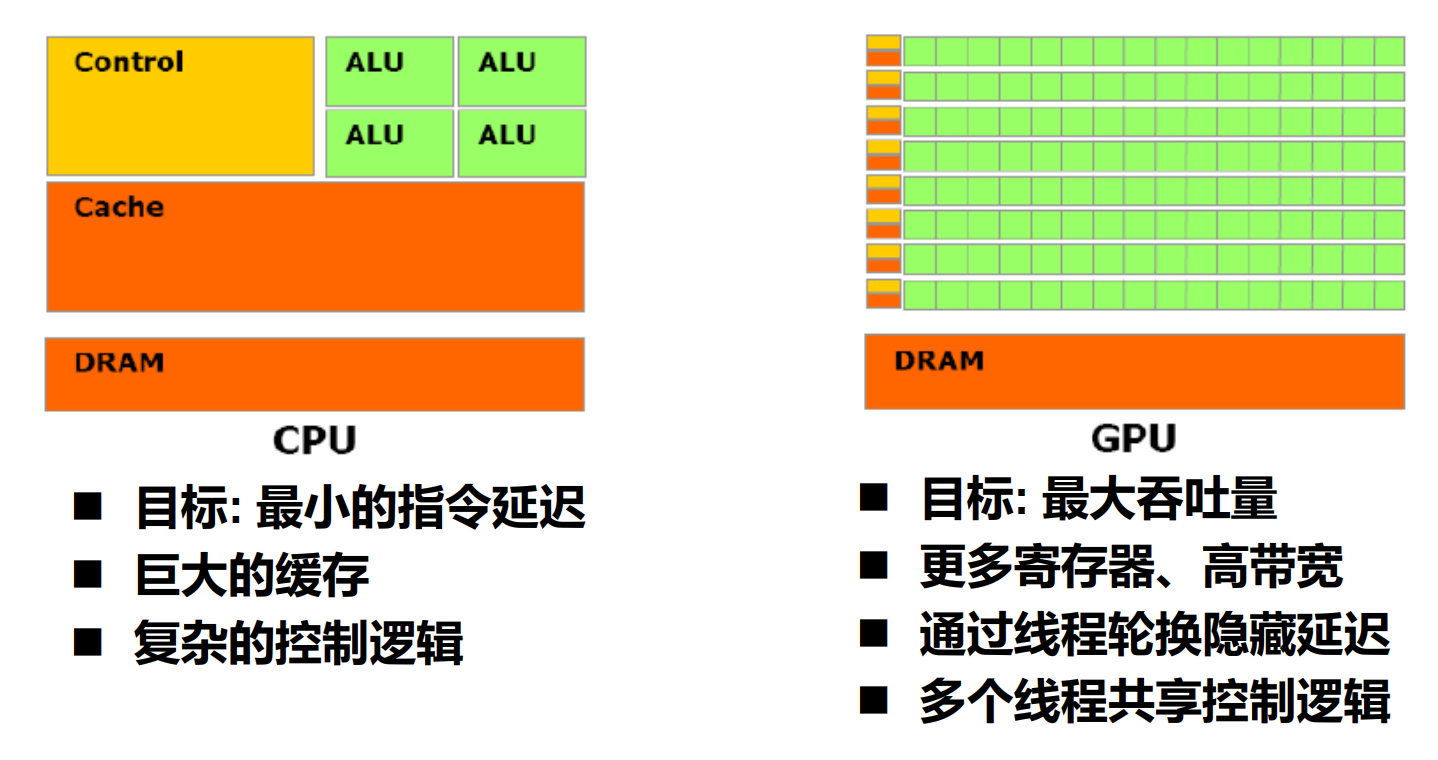

7.2 CPU 与 GPU 的体系结构差异

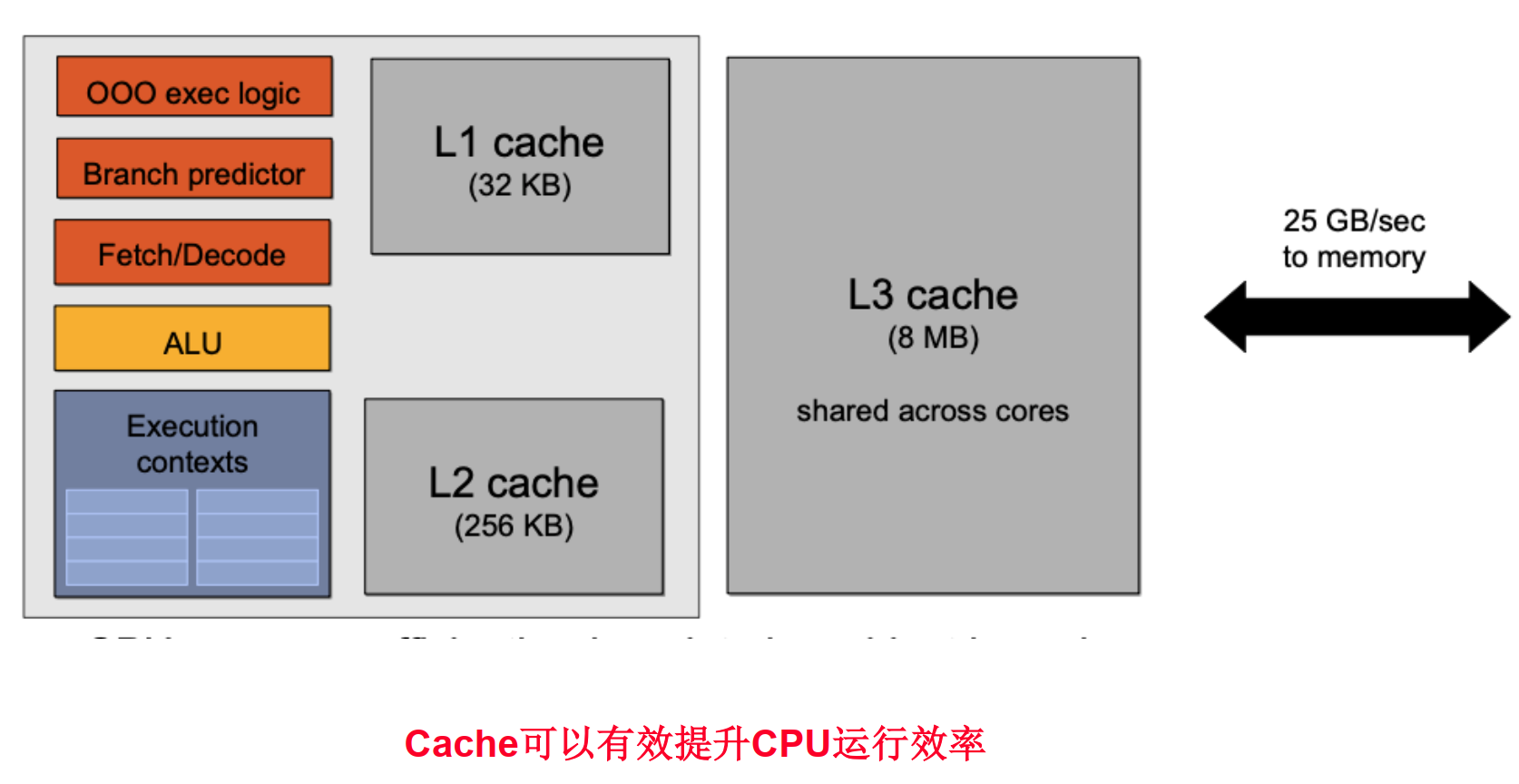

• CPU 目标：降低单线程指令延迟。大 Cache。复杂控制逻辑。分支预测、乱序执行、推测执行。

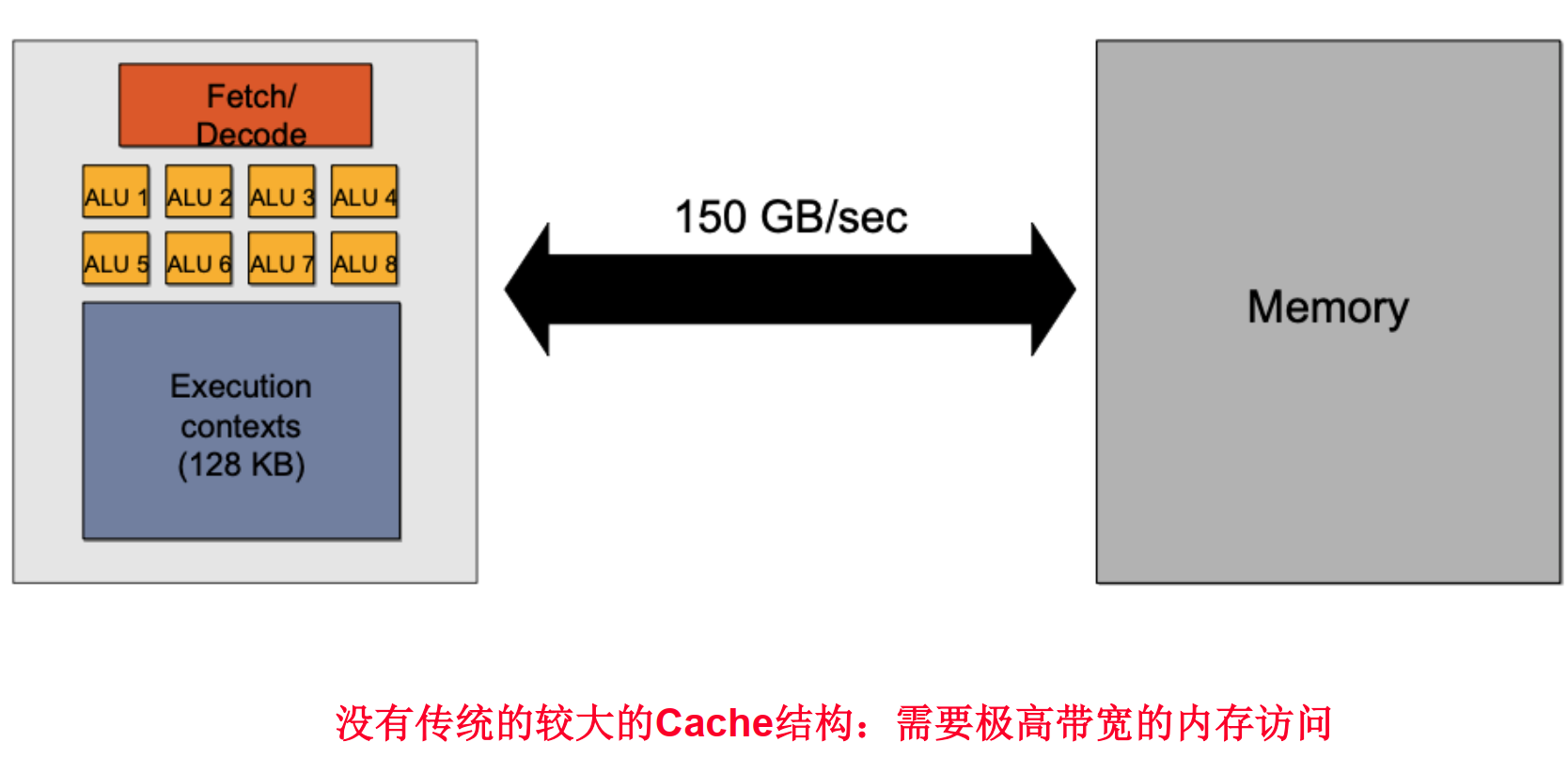

• GPU 目标：提高总体吞吐量。更多执行单元和寄存器。高带宽显存。多线程轮换隐藏访存和功能部件延迟。多个线程共享控制逻辑。
• 因此，CPU 更像“少量复杂核心”，GPU 更像“大量简单执行资源加高带宽存储”。

7.3 三种并行编程模型对比

• SISD 顺序模型：普通标量循环由流水线、乱序执行、超标量等硬件动态挖掘并行。并行性由硬件在指令窗口中发现。
• SIMD 数据并行模型：程序员或编译器生成向量/SIMD 指令。一条指令处理多个循环迭代的数据。最适合向量机或数组处理器。
• 多线程模型：程序员或编译器为每个迭代生成线程。每个线程执行相同代码，但处理不同数据。可在 MIMD 或 GPU SIMT 机器上运行。

下面用一个例子说明三种模型的区别：

for (i = 0; i < 8; i++)
	C[i] = A[i] + B[i];

也就是做 8 个加法：

C[0]=A[0]+B[0]
C[1]=A[1]+B[1]
...
C[7]=A[7]+B[7]

1. SISD：顺序执行

SISD 是 Single Instruction, Single Data，单指令单数据。普通 CPU 顺序程序就是这种写法：

for (i = 0; i < 8; i++)
	C[i] = A[i] + B[i];

执行过程大致是：

第1次循环：算 C[0]
第2次循环：算 C[1]
第3次循环：算 C[2]
...
第8次循环：算 C[7]

特点：只有一个指令流；一次主要处理一个数据元素；靠流水线、乱序执行、超标量等 CPU 技术偷偷加速。

2. SIMD：一条指令处理多个数据

SIMD 是 Single Instruction, Multiple Data，单指令多数据。向量化后可以写成类似：

VLD   V1, A      ; 一次装入 A[0..7]
VLD   V2, B      ; 一次装入 B[0..7]
VADD  V3, V1,V2  ; 一条指令同时算 8 个加法
VST   C, V3      ; 一次写回 C[0..7]

执行过程是：

一条 VADD 指令同时做：
C[0]=A[0]+B[0]
C[1]=A[1]+B[1]
C[2]=A[2]+B[2]
...
C[7]=A[7]+B[7]

特点：只有一个指令流；一次处理多个数据元素；所有数据执行同一个操作。

3. 多线程/SPMD：多个线程各算一个元素

SPMD 是 Single Program, Multiple Data，单程序多数据。GPU 常用这种模式。程序员会写一个“单个线程要做什么”的程序：

__global__ void vecAdd(double *A, double *B, double *C) {
    int i = blockDim.x * blockIdx.x + threadIdx.x;
    C[i] = A[i] + B[i];
}

看起来每个线程只做一个元素：

线程0：C[0] = A[0] + B[0]
线程1：C[1] = A[1] + B[1]
线程2：C[2] = A[2] + B[2]
...
线程7：C[7] = A[7] + B[7]

特点：多个线程，每个线程运行同一份程序，每个线程处理不同数据。

在 GPU 里，硬件会把一组线程，比如 32 个线程，组成一个 warp。如果这些线程刚好执行同一条语句，硬件就像 SIMD 一样一起执行它们。

模型	程序看起来	谁表达并行	执行方式
SISD	一个普通循环	主要靠 CPU 硬件动态挖掘	一个接一个算，内部可能偷偷重叠
SIMD	一条向量/SIMD 指令	编译器或程序员显式向量化	一条指令同时处理多个元素
SPMD/SIMT	很多线程运行同一程序	程序员创建大量线程	每个线程处理一个数据，GPU 再把线程组成 warp 执行

7.4 SIMT：GPU 的执行模型

GPU 面向线程编程，程序员通常写标量线程代码，而不是直接写 SIMD 指令。每个线程有自己的上下文，可以独立执行或重新调度。硬件把执行相同指令的一组线程动态组成 warp。Warp 本质上是硬件形成的一次 SIMD 操作。

SIMT 的优势： - 可把每个线程当作独立标量线程处理，具有一定 MIMD 灵活性。 - 可把执行同一指令的线程组成 warp，获得 SIMD 的能效和吞吐优势。

7.5 CUDA 编程模型

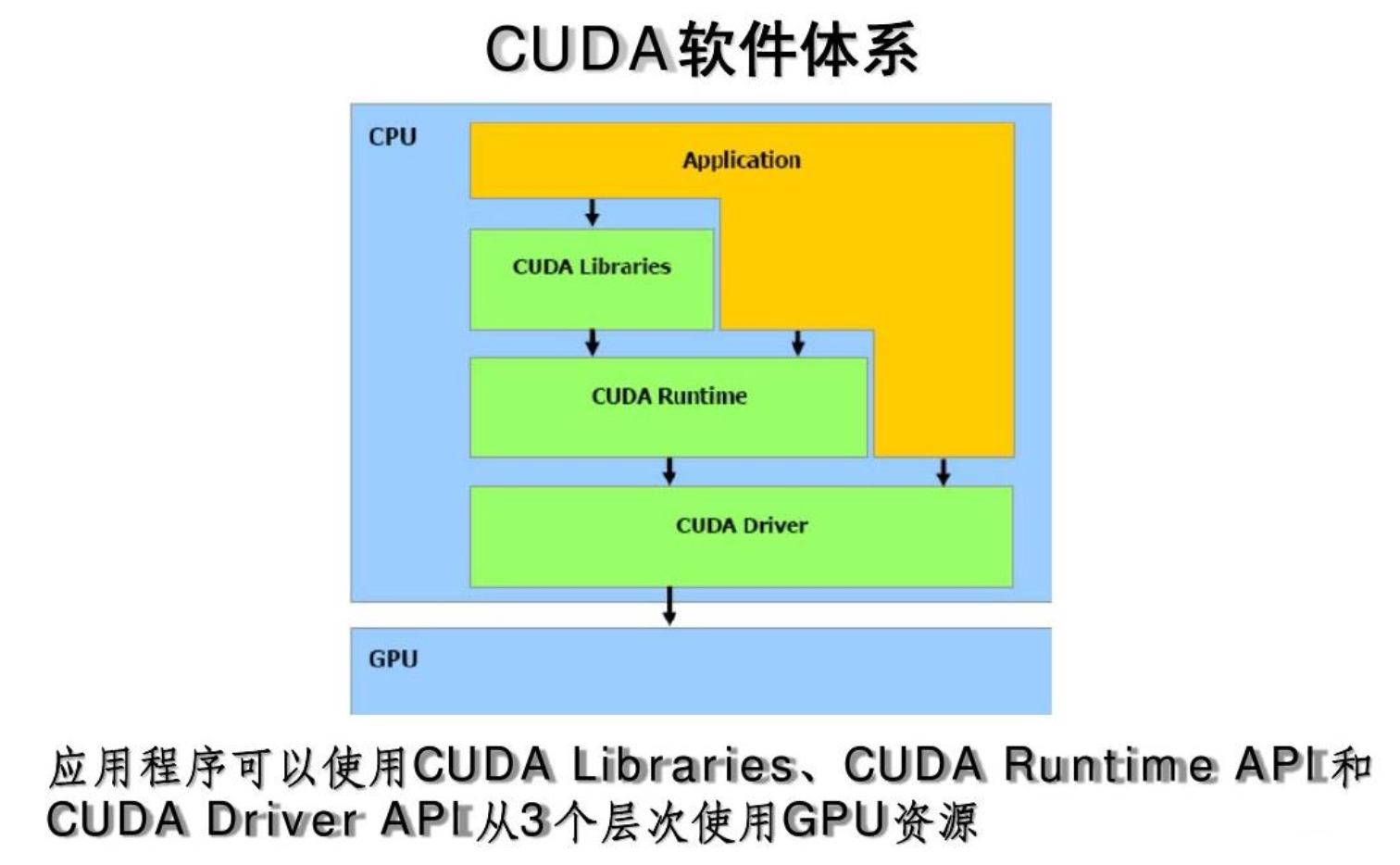

1. 核心思想

CUDA 的核心思想是，程序员编写一个由单个线程执行的函数，GPU 启动大量线程，让每个线程处理不同数据。这个由 GPU 上大量线程执行的函数叫 kernel，用 __global__ 声明。下面是一个向量加法例子：

对比项	普通 CPU 写法	CUDA 写法
程序形式	一个循环顺序遍历数组	一个 kernel 被大量线程并行执行
代码示例	for (int i = 0; i < 100000; i++) C[i] = A[i] + B[i];	每个线程用自己的 tid 计算 C[tid] = A[tid] + B[tid];
执行主体	一个或少量 CPU 线程	成千上万个 GPU thread
每个执行单位负责的工作	一个线程反复处理很多个 i	一个 GPU thread 通常处理一个或少量元素
并行表达方式	循环写成顺序形式，并行主要依靠 CPU 或编译器优化	程序员显式启动大量线程
适合场景	控制复杂、分支多、数据规模不大或串行依赖强	数据量大、同一操作作用于大量元素、线程之间依赖少

__global__ void KernelFunction(...) {
    int tid = blockDim.x * blockIdx.x + threadIdx.x;
    int varA = aa[tid];
    int varB = bb[tid];
    C[tid] = varA + varB;
}

• KernelFunction 是 GPU kernel。
• 每个线程都会执行同一份 kernel 代码。
• 每个线程计算出自己的全局编号 tid。
• 线程 tid 负责计算 C[tid] = aa[tid] + bb[tid]。

CUDA 变量	含义	例子：每个 block 有 256 个线程
threadIdx.x	当前线程在本 block 内的编号	取值 0~255
blockIdx.x	当前 block 在 grid 中的编号	第 0 个 block 为 0，第 1 个 block 为 1
blockDim.x	每个 block 中的线程数	256
tid = blockDim.x * blockIdx.x + threadIdx.x	当前线程对应的全局数组下标	block 1 的 thread 3 对应 256*1+3=259

如果有 100000 个元素、每个 block 256 个线程，则大约需要 ceil(100000 / 256) = 391 个 block

2. CUDA的层级结构

CUDA 可分为 grid，block和thread三个层次：

Grid
 ├── Block 0
 │    ├── Thread 0
 │    ├── Thread 1
 │    └── ...
 ├── Block 1
 │    ├── Thread 0
 │    ├── Thread 1
 │    └── ...
 └── ...

层级	中文名	软件含义	硬件对应	通信/同步特点
Thread	线程	最小执行单位，通常负责一个或少量数据元素	SP / CUDA core 上的执行上下文。SP 可粗略理解为 GPU 里的小计算核心。	线程自己有私有寄存器
Block	线程块	一组 thread 的集合	通常调度到一个 SM 上执行。SM 是 Streaming Multiprocessor，可理解为包含许多执行资源的“大计算单元”。	同一 block 内线程可通过 shared memory 通信，可使用同步
Grid	网格	一次 kernel 启动的所有 block	整个 GPU 执行	不同 block 不能直接同步，通常通过 global memory 间接交换数据

映射关系可以这样记：

Thread -> SP
Block  -> SM
Grid   -> GPU

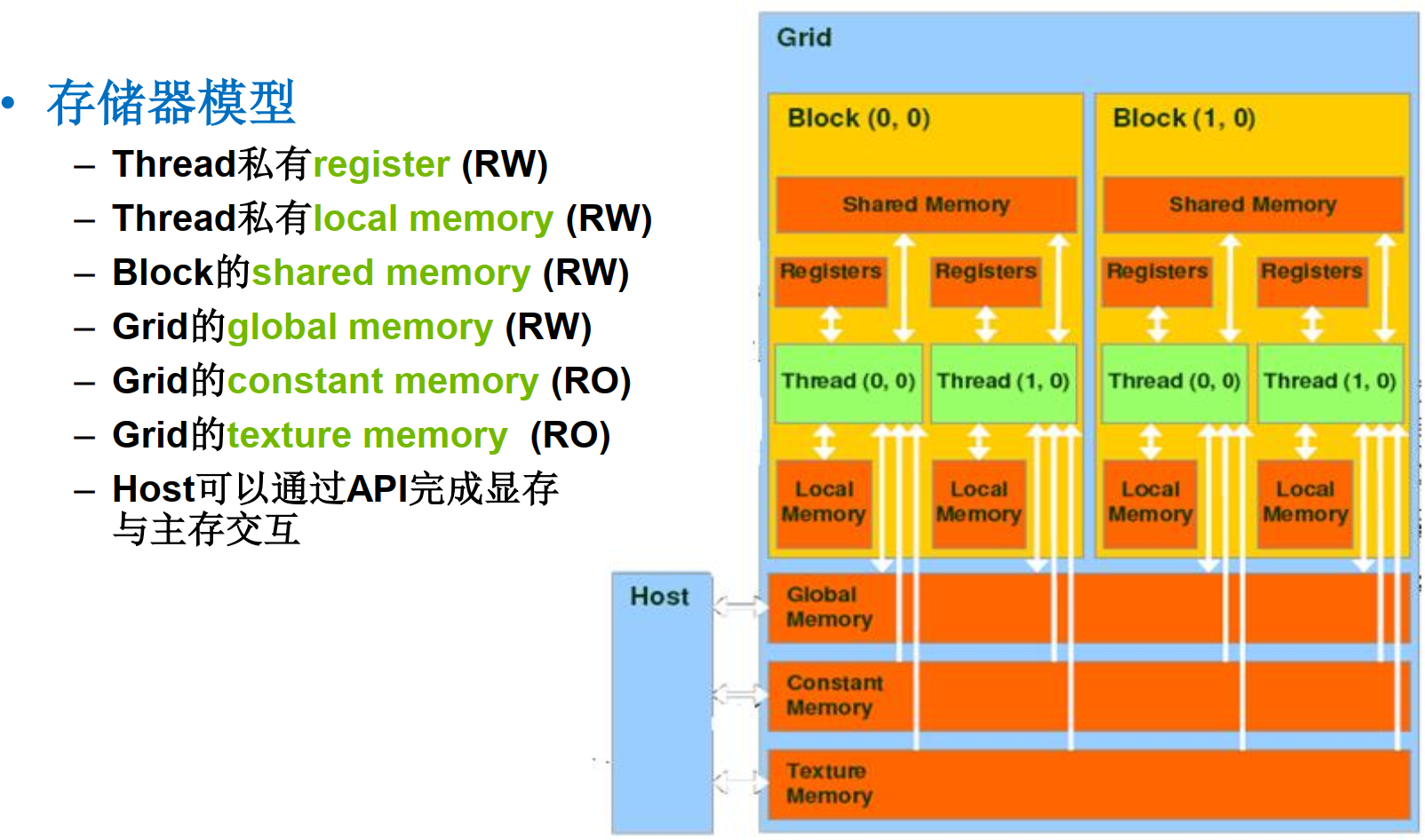

3. CUDA的存储器模型

存储类型	访问范围/权限	速度	典型用途	备注
Register	thread 私有，读写	最快	线程内部临时变量、循环变量、中间结果	数量有限；寄存器不够可能溢出到 local memory
Local memory	thread 私有，读写	慢，通常在显存中	过大的局部数组、寄存器溢出数据	名字叫 local，但不代表快
Shared memory	同一 block 内线程共享，读写	很快，接近片上存储速度	block 内线程协作、数据复用、矩阵分块	不同 block 不能访问彼此的 shared memory
Global memory	grid 中所有线程可读写	慢，但容量大	输入数组、输出数组、不同 block 间间接交换数据	A、B、C 这类大数组通常在这里
Constant memory	grid 中线程只读	命中时较快	所有线程都读取的常量	适合广播式读取
Texture memory	grid 中线程只读	对特定空间局部性访问较友好	图像、纹理、特殊只读访问	主要服务图形/空间局部访问模式
Host memory	CPU 端内存	GPU 直接访问通常较慢	CPU 准备输入数据、接收结果	Host 通过 API 与 GPU 显存交换数据

Block 之间不能直接通信的原因： - GPU 为了高吞吐，会把不同 block 调度到不同 SM 上。 - 不同 block 的执行先后顺序通常不由程序员控制。 - CUDA 因此只保证同一 block 内线程可以通过 shared memory 和同步指令协作。 - 不同 block 若要交换数据，一般通过 global memory，并常常需要分成多个 kernel 阶段。

并行粒度	通信方式	适合描述
block 内 thread	shared memory + 同步指令	细粒度并行
block 与 block 之间	global memory，通常不能在同一 kernel 内直接同步	粗粒度并行

补充：NVIDIA 官方 CUDA 文档说明，kernel 启动时会指定 grid 与 thread block 维度；同一 block 内线程可通过 shared memory 协作，并可使用同步操作协调访存。

8. GPU 条件分支与分支发散

8.1 Warp 与多线程隐藏延迟

GPU 不是一个线程一个线程单独跑，而是把一组线程打包成一个 warp一起跑。一个 NVIDIA warp 通常由 32 个线程组成。多个 warp 在同一核心/SM 上交错运行，当某个 warp 等待访存或功能部件时，调度器切换到其他可执行 warp，这样可以隐藏高延迟操作。

一个线程块可包含多个 warp，这些 warp 映射到同一个 SM 上。多个线程块也可能同时驻留在同一 SM 上，取决于寄存器、shared memory 和硬件资源。

8.2 条件执行机制

GPU 使用多种机制处理条件分支： - 内部 mask。原理与向量遮罩寄存器相同。 - 分支同步栈（SIMT stack）。 代码中经常会出现嵌套的 if-else，为了管理这种复杂的分支层级，GPU硬件中引入了分支同步栈。当遇到一个分支时，GPU会将当前的“状态”（包括即将前往的另一个分支的地址、以及对应的 mask）压入栈中。然后拿着新的 mask 去执行当前分支。当当前分支执行完毕时，再从栈中弹出之前的状态，去执行另一个分支。这就保证了多重嵌套的条件语句能够正确无误地按顺序执行。 - 指令标记。在汇编指令级别使用的特殊标记，用来告诉硬件当前分支控制流的状态。由于GPU把 if 和 else 都走了一遍，硬件需要知道这些分开走的线程在什么时候需要重新汇合。编译器会在指令序列中插入特殊的标记（比如同步指令或重聚点标记）。当硬件遇到这些标记时，就知道一个分支块结束了，可以去栈里取下一个分支来执行，或者恢复所有线程的统一执行。 - 显式谓词寄存器。这是一种将“控制流”（跳转）转化为“数据流”（条件执行）的技术。谓词寄存器是一种只存 1 bit（真/假）的特殊寄存器。对于只有几条指令的极短分支，使用上述的“压栈/出栈/遮罩”机制开销太大了。此时，编译器会使用谓词指令。它会先计算条件，将 True 或 False 存入谓词寄存器（例如 @P1）。之后的指令都会带上这个前缀（比如 @P1 ADD R1, R2, R3）。这句话的意思是：“如果 P1 为真，则执行加法并写回；如果为假，则这当作一条空指令（NOP）”。这避免了真正的指令跳转，非常高效。

8.3 分支发散（Branch Divergence）

当同一 warp 内的线程走不同控制流路径时，会产生分支发散。假设代码是：

if (A[i] > 0) {
  	C[i] = A[i] + B[i];
} else {
  	C[i] = A[i] - B[i];
}

假设判断结果是：

线程0：true   走 if
线程1：true   走 if
线程2：false  走 else
线程3：false  走 else

同一个 warp 里面，有的线程要执行加法，有的线程要执行减法。但 warp 的特点是：同一时刻只能执行同一条指令。它不能在同一拍里让线程0、1执行加法，同时让线程2、3执行减法。所以 GPU 只能分两步：

第1步：执行 if 路径
    线程0、1 活动
    线程2、3 暂时关闭

第2步：执行 else 路径
    线程2、3 活动
    线程0、1 暂时关闭

这就叫分支发散。（下图与示例无关）

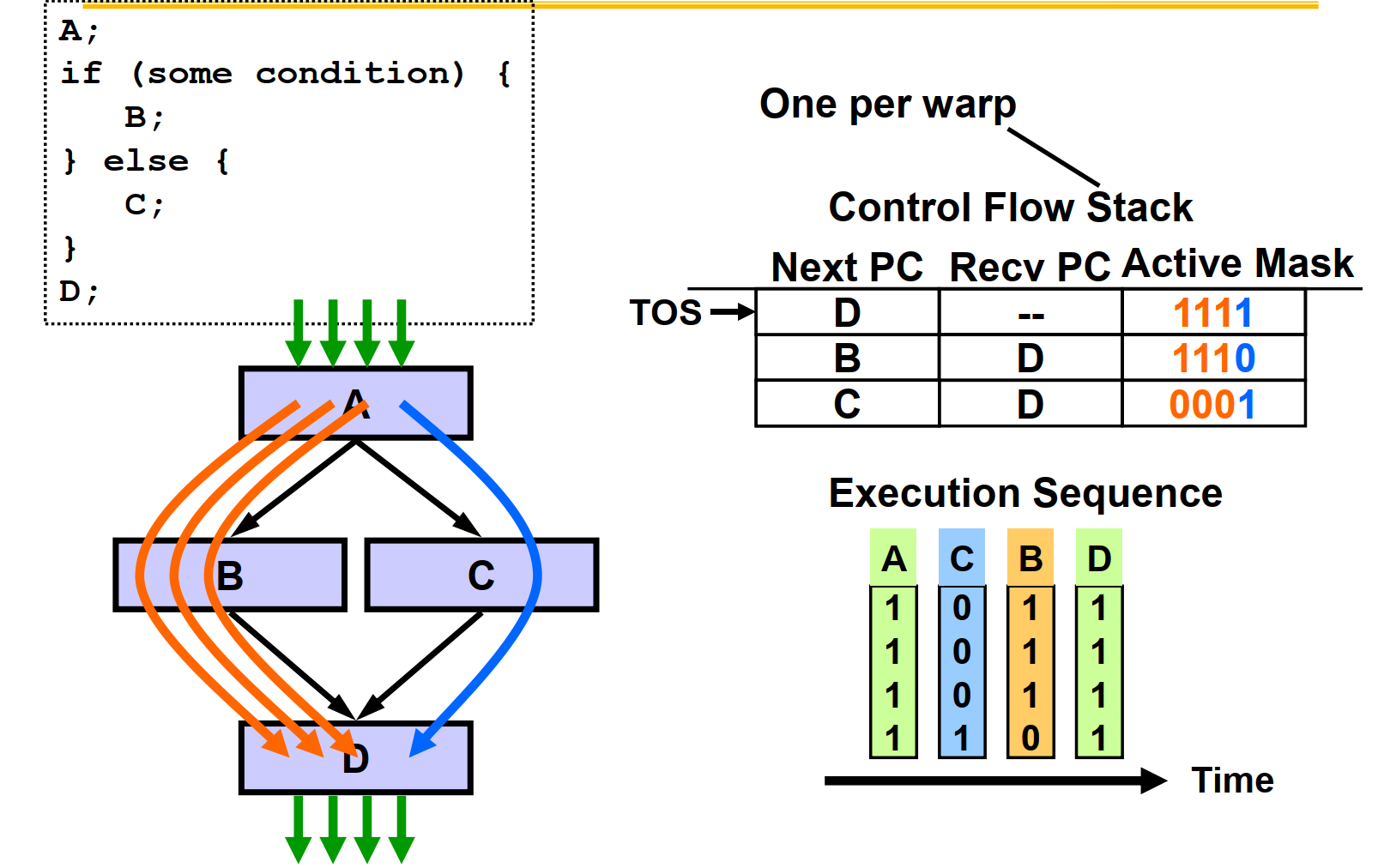

如果所有线程走同一路径，warp 可以保持高效 SIMD 执行。如果线程方向不一致，硬件会生成 mask，表示哪些线程走哪条路径。例如上面的 if 路径，mask = 1100；else 路径，mask = 0011。

具体的执行过程是，先执行其中一条路径，另一条路径及其 mask 压入分支同步栈，后续通过 pop 恢复另一路径执行。各路径执行完后在汇合点 reconverge。

对 IF-THEN-ELSE 且两条路径长度相近的情况，平均 SIMD 利用率可能接近 50%。

分支发散不一定导致错误，但会降低吞吐率。

优化 GPU 程序时，应尽量让同一 warp 中线程走相同控制流。

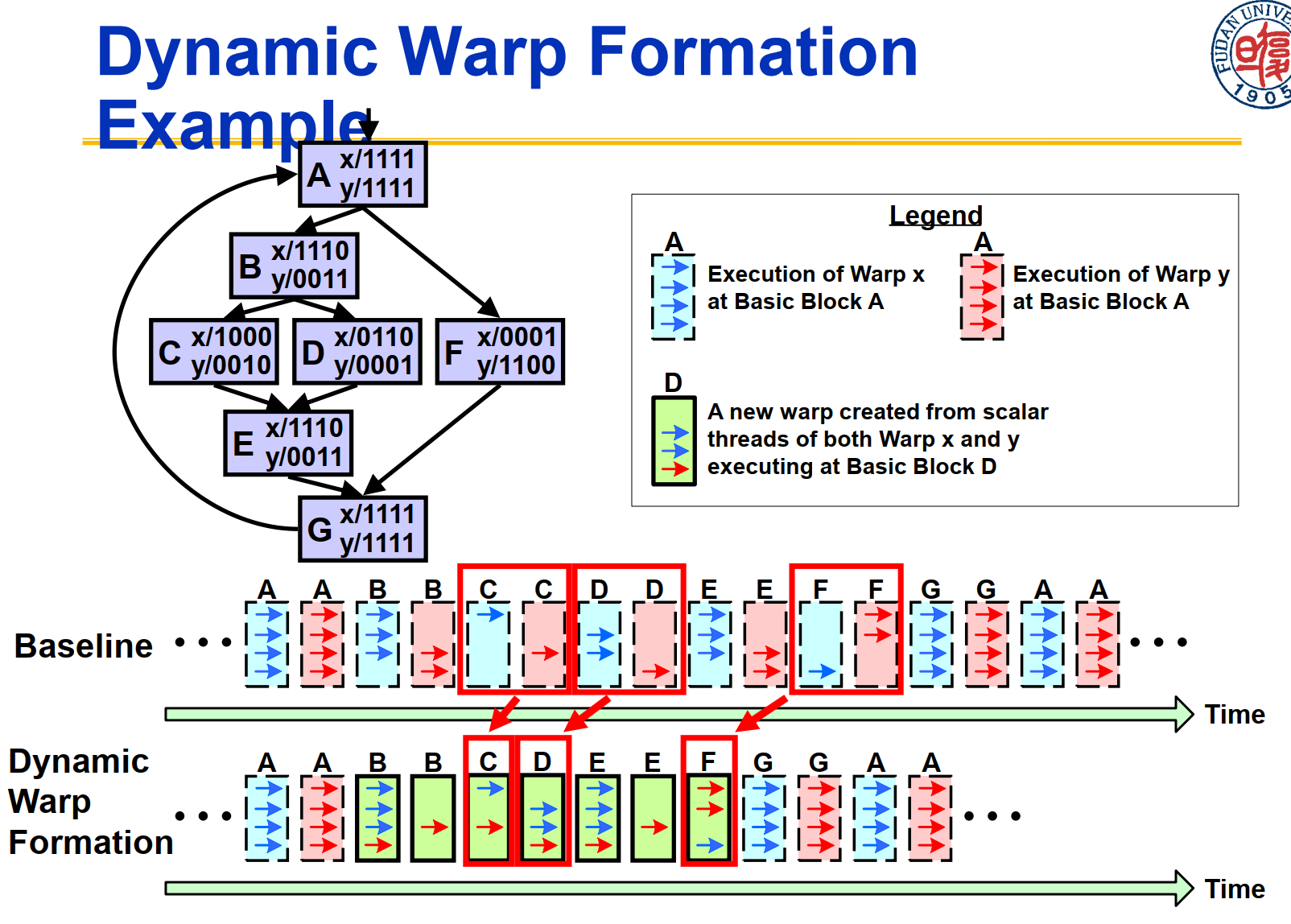

8.4 动态 Warp 形成与存储发散

每个 warp 中可能有些线程现在执行，有些线程待会执行，效率有点低下。动态 warp 的思想是，分支发散后，把来自不同 warp、但即将执行相同指令路径的线程重新组合成新 warp。从而提高 SIMD lane 利用率。

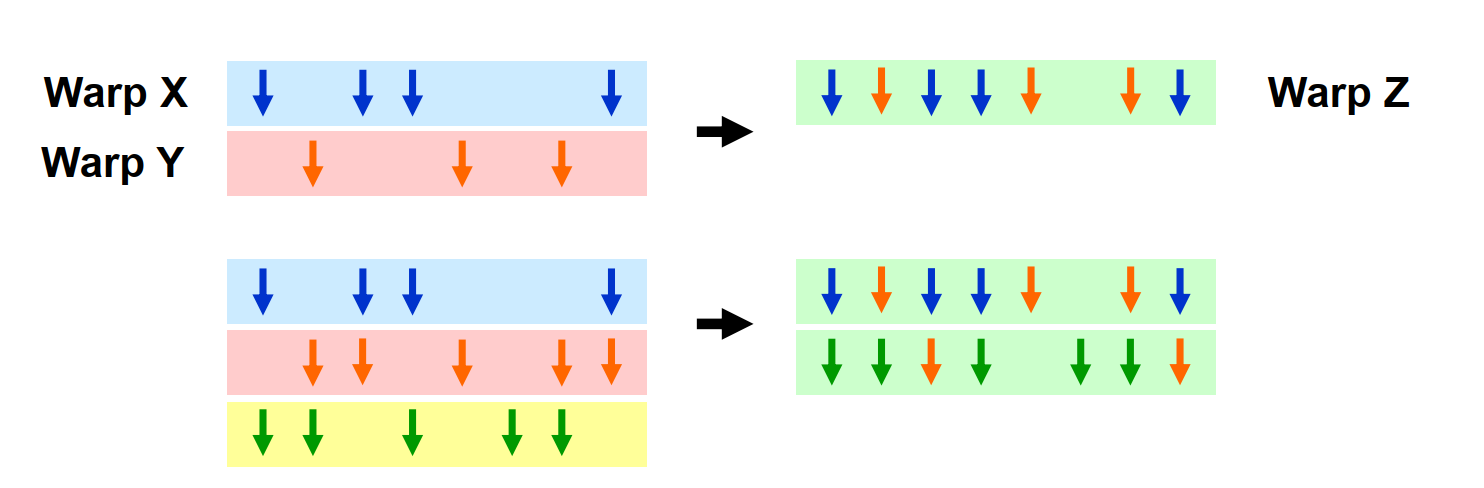

Warp X 和 Warp Y 可以合并成 Warp Z

三个 Warp 也可以合并成两个 Warp

动态 Warp 的局限在于：

• 硬件寄存器和 lane 映射并非完全自由。

• 动态组合可能破坏原本规则的内存访问模式。

• 存储发散问题。理想情况是 warp 中线程访存都命中，且访问能合并。若部分命中、部分未命中，或访问地址随机，一个线程的 stall 可能影响整个 warp。现代 GPU 使用缓存、访存合并等技术缓解，但不规则访问仍是性能风险。

9. 检测与增强循环级并行

9.1 循环级并行与循环间相关

• 循环级并行通常在源代码级别分析。
• 循环间相关（loop-carried dependence）：后续迭代的数据访问是否依赖前面迭代生成的值。

9.2 示例分析

例 1：

for (i = 999; i >= 0; i--)
    x[i] = x[i] + s;

每次迭代访问不同 x[i]，通常可并行。

例 2：

for (i = 0; i < 100; i++) {
    A[i+1] = A[i] + C[i];
    B[i+1] = B[i] + A[i+1];
}

A[i+1] 依赖上一迭代的 A[i]；B[i+1] 依赖上一迭代的 B[i]；B[i+1] 使用同一迭代中刚算出的 A[i+1]，这是循环内相关，不是循环间相关。

例 3：

for (i = 0; i < 100; i++) {
    A[i] = A[i] + B[i];
    B[i+1] = C[i] + D[i];
}

A[i] 可能使用上一迭代生成的 B[i]，存在循环间相关。可通过调整语句顺序和边界处理，把相关变成循环内相关，从而并行化主体循环。

例 4：

for (i = 0; i < 100; i++) {
    A[i] = B[i] + C[i];
    D[i] = A[i] * E[i];
}

D[i] 依赖同一迭代中的 A[i]，不是循环间相关。

例 5：

for (i = 1; i < 100; i++)
    Y[i] = Y[i-1] + Y[i];

典型递归形式，存在循环间相关。

9.3 查找相关：仿射下标与 GCD 测试

相关分析常假设数组索引是仿射形式：a × i + b。若在索引 a × j + b 存储数组元素，又在索引 c × k + d 读取同一数组元素，并且 j、k 都在循环范围内，则可能存在相关。如果存在循环间相关，那么 GCD(a,c) 必须能整除 d-b。

示例：

for (i = 0; i < 100; i++)
    X[2*i+3] = X[2*i] * 5.0;

- 存储下标 2i+3，读取下标 2i。 - a=2, b=3, c=2, d=0。 - GCD(2,2)=2，d-b=-3。 - 2 不能整除 -3，因此不存在循环间相关。

注意：GCD 测试通常是保守测试，能排除一些不可能相关的情况，但不能解决所有复杂情况。

9.4 消除相关计算：约简

递归/累加是最常见的相关计算之一：

sum = 0;
for (i = 9999; i >= 0; i--)
    sum = sum + x[i] * y[i];

sum 每次迭代都依赖上次迭代结果，存在循环间相关。改进思路是，先并行计算各元素乘积：sum[i] = x[i] * y[i]。再进行约简（reduction）求最终和：finalsum = finalsum + sum[i]。

在向量机、SIMD 和 GPU 中，约简常由特殊指令、库函数或并行树形归约实现。

10. 交叉问题：能耗、显存与虚拟存储

10.1 能耗与 DLP

如果将 DLP（数据级并行）体系结构的时钟频率减半，同时执行资源加倍，理论吞吐量可保持相近。此外，降低频率往往可以配合降低电压，从而显著降低功耗。因此，DLP 处理器通常以较低频率、更多并行资源获得高能效。这也是 GPU 和 SIMD 在高性能计算、移动计算中重要的原因。

10.2 图形存储器与高带宽

GPU 需要极高存储器带宽。典型显存技术有 HBM/HBM2、GDDR 等。其中 HBM 的数据线非常宽，常见数量级为 1024 到 4096 条，能提供极高带宽。

面对大量不相关请求，控制器可能等待足够通信量后再打开一行并传输数据。这样带宽利用率高，但单次访问延迟可能增加。GPU 依靠大量线程隐藏延迟，避免执行单元等待数据。 ## 10.3 步幅访问与 TLB 缺失

向量机和 GPU 都可能支持虚拟存储。大步幅访问可能导致每次访问落在不同页面上，从而频繁触发 TLB 缺失。这对性能造成了影响，即使存储带宽很高，地址转换开销也可能成为瓶颈。而且多维数组和稀疏数据结构尤其容易出现此问题。

优化方向有三：改善数据布局、使用分块/tiling 提高局部性、尽量让 warp 或向量访问连续地址。 # 11. 补充资料来源

• NVIDIA CUDA C++ Programming Guide：用于补充 CUDA grid/block/thread、SIMT、shared memory、global memory 等概念。
• NVIDIA Technical Blog: Global Memory Access in CUDA：用于补充 CUDA 全局内存访问、warp 大小和访存合并背景。
• RISC-V Vector Extension 说明：用于补充 RISC-V 向量寄存器 v0-v31、vl 和动态向量长度思想。
