ILP的基本概念与“拦路虎”
软件的智慧：基本流水线调度与循环展开
预测未来的魔法：高级分支预测
硬件的智慧：Tomasulo动态调度算法
硬件推测执行（ROB）与多发射（超标量/VLIW）
指令提取带宽与BTB技术
压榨CPU的极限：多线程技术与真实CPU案例

1 ILP的基本概念与“拦路虎”

1.1 什么是指令级并行

程序里的指令原本是一条一条排队执行的。但是CPU觉得这样太慢了，指令级并行（ILP）就是让多条指令在流水线中“重叠”执行。实现ILP宏观上有两种方式：

软件派（编译器）： 在程序运行前（静态），把代码重新排版，让指令更好并行。
硬件派（CPU硬件）： 在程序运行中（动态），CPU自己发现哪些指令可以一起执行。

1.2 谁在阻挡指令级并行

要想让指令并行，最大的阻碍就是指令之间有“关系”。相关可以分为三种：

数据相关（真相关）。例如指令 \(i\) 计算出一个结果，但指令 \(i+1\) 要用到这个结果。
名称相关（假相关）。它是指两条指令其实没有任何数据交流，只是碰巧用到了同一个寄存器。名称相关又可细分为以下两种：
- 反相关。例如指令 \(i+1\) 写了一个寄存器，而指令 \(i\) 正好要读它。（先读再写）
- 输出相关。例如指令 \(i\) 和指令 \(i+1\) 都要写同一个寄存器。
控制相关。这由分支指令（比如 if-else）引起。在判断条件没出来之前，CPU不知道接下来该执行哪条指令。

1.3 数据冒险

如果一段汇编代码发生了相关，就会在流水线中引发冲突，导致流水线停顿，这就是冒险。针对数据流（数据相关+名称相关），有三种冒险：

RAW（写后读）： 对应数据真相关。
WAW（写后写）： 对应输出相关。
WAR（读后写）： 对应反相关。

在最基础的5级流水线中，只有RAW会发生；但是当我们允许指令“乱序执行”来提高性能时，就会出现WAW和WAR。

1.4 例子

1
2
3

1. ADD.D  F2, F4, F6   // 把F4和F6相加，结果写入F2
2. SUB.D  F8, F2, F10  // 把F2减去F10，结果写入F8
3. MUL.D  F2, F12, F14 // 把F12和F14相乘，结果写入F2

指令1和指令2之间是数据相关，对应写后读；
指令1和指令3之间是输出相关，对应写后写；
指令2和指令3之间是反相关，对应读后写。

如果要消除指令2和指令3之间的冲突，可以使用寄存器换名的策略。例如，把指令3的F2换成F20，它和指令2就不存在任何冲突了。

2 软件的智慧：基本流水线调度与循环展开

这一节要解决的问题是，编译器如何在软件层面（静态）实现指令级并行？

本节将会以一个浮点数计算的循环体为例，介绍基本流水线调度与循环展开。规定处理器的浮点延迟如下：

产生结果的指令	使用结果的指令	延迟（时钟周期数）
浮点计算	浮点计算	3
浮点计算	浮点store	2
浮点load	浮点计算	1
浮点load	浮点store	0

2.1 原始代码

下面是一段经典的循环代码，把数组元素加上标量 s：

Loop: L.D    F0, 0(R1)      // 取数组元素到F0
      ADD.D  F4, F0, F2     // F0 + F2 -> F4。注意：这里距离上一条L.D需要1个停顿
      S.D    F4, 0(R1)      // 存回内存。注意：这里距离上一条ADD.D需要2个停顿
      DADDIU R1, R1, -8     // 数组指针递减8字节
      BNE    R1, R2, Loop   // 循环分支。注意：由于RAW冒险，这里距离上一条DADDIU需要1个停顿

由于上述的流水线延迟，在 L.D 和 ADD.D 之间会产生1个 Stall，在 ADD.D 和 S.D 之间会产生2个 Stall。加上两条循环控制指令，处理1个数组元素总共需要 9 个时钟周期，性能极其低下。

Loop:  	L.D     F0, 0(R1)      ; 指令流出时钟 1
        stall   (停顿)          ; 指令流出时钟 2
        ADD.D   F4, F0, F2     ; 指令流出时钟 3
        stall   (停顿)          ; 指令流出时钟 4
        stall   (停顿)          ; 指令流出时钟 5
        S.D     F4, 0(R1)       ; 指令流出时钟 6
        DADDIU  R1, R1, #-8     ; 指令流出时钟 7
        stall                   ; 指令流出时钟 8（RAW冒险）
        BNE     R1, R2, Loop    ; 指令流出时钟 9

2.2 初级优化：指令调度

编译器的第一步优化，是把毫无关联的指令“塞”进这些停顿（Stall）中。例如，编译器发现 DADDIU R1, R1, -8 和浮点计算完全没有数据相关，可以把它提前到 L.D 和 ADD.D 之间。但是因为 R1 提前减去了8，后面的 S.D 如果还是用 0(R1) 就会存错地址。所以编译器必须同时补偿偏移量，将 S.D 修改为 S.D F4, 8(R1)。最终得到的汇编代码如下：

Loop:  	L.D     F0, 0(R1)
        DADDIU  R1, R1, #-8
        ADD.D   F4, F0, F2
        stall
        stall
        S.D     F4, 8(R1)
        BNE     R1, R2, Loop

此时周期数从9降到了7个周期，但依然存在2个停顿周期无法消除。

2.3 中级优化：循环展开

单次循环内的指令太少，调度空间见底了。怎么办？

编译器采用循环展开技术，直接把循环体复制多次。这里展开了4次，即把4次小的迭代合并成1次大的迭代。

把【L.D, ADD.D, S.D】的组合复制4次。原本需要4次 DADDIU 和4次 BNE，现在只需要在最末尾保留1次即可，极大地消除了循环控制开销。
如果4个循环体中的寄存器全用 F0 和 F4，会产生严重的写后写（WAW）和读后写（WAR）冒险。因此编译器给第1个元素用 F0/F4，第2个用 F6/F8，第3个用 F10/F12，第4个用 F14/F16。

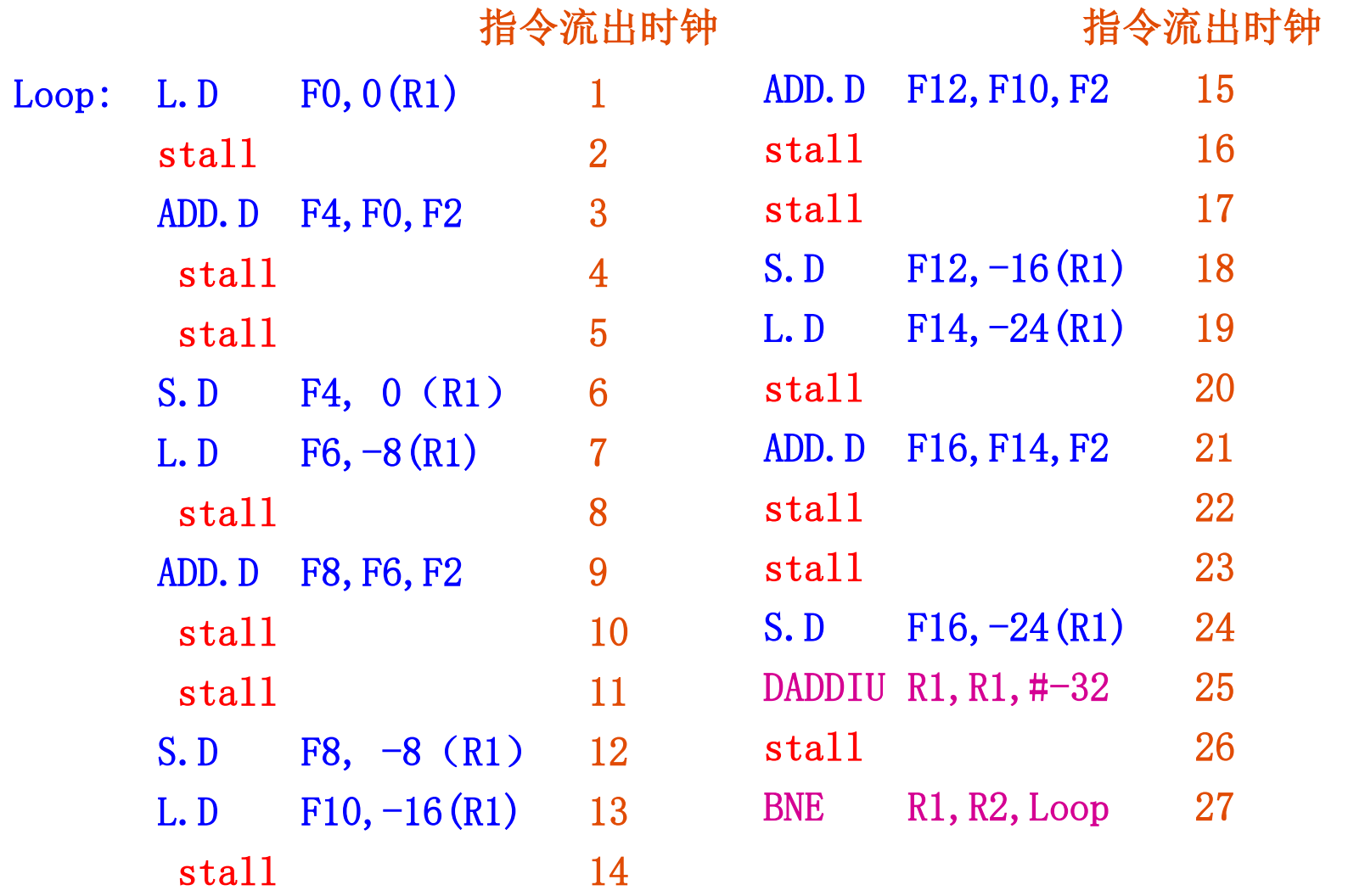

现在我们有了4条 L.D，4条 ADD.D，4条 S.D，且它们之间完全没有数据相关。编译器把所有的 L.D 排在一起，接着排所有的 ADD.D，最后排所有的 S.D。
这个循环每遍共使用了27个时钟周期，平均每个元素使用27/4=6.75个时钟周期，小于原来的9个时钟周期。

Q：循环展开把 L.D, ADD.D, S.D 的组合复制4次，但如果循环次数不是四的倍数怎么办？

A：在编译器优化中，通常使用条带开采（Strip Mining）技术解决这一问题。假设我们要循环 \(N\) 次，展开因子是 \(K\)（比如 \(K=4\)）。编译器会把代码分成两个循环来生成：

主体展开循环： 每次处理 \(K\) 个元素，总共执行 \(\lfloor N/K \rfloor\) 次。

尾部清理循环： 这是一个没有展开的普通循环，用来处理剩下除不尽的 \(N \bmod K\) 个元素。

2.4 终极优化：循环展开+指令调度

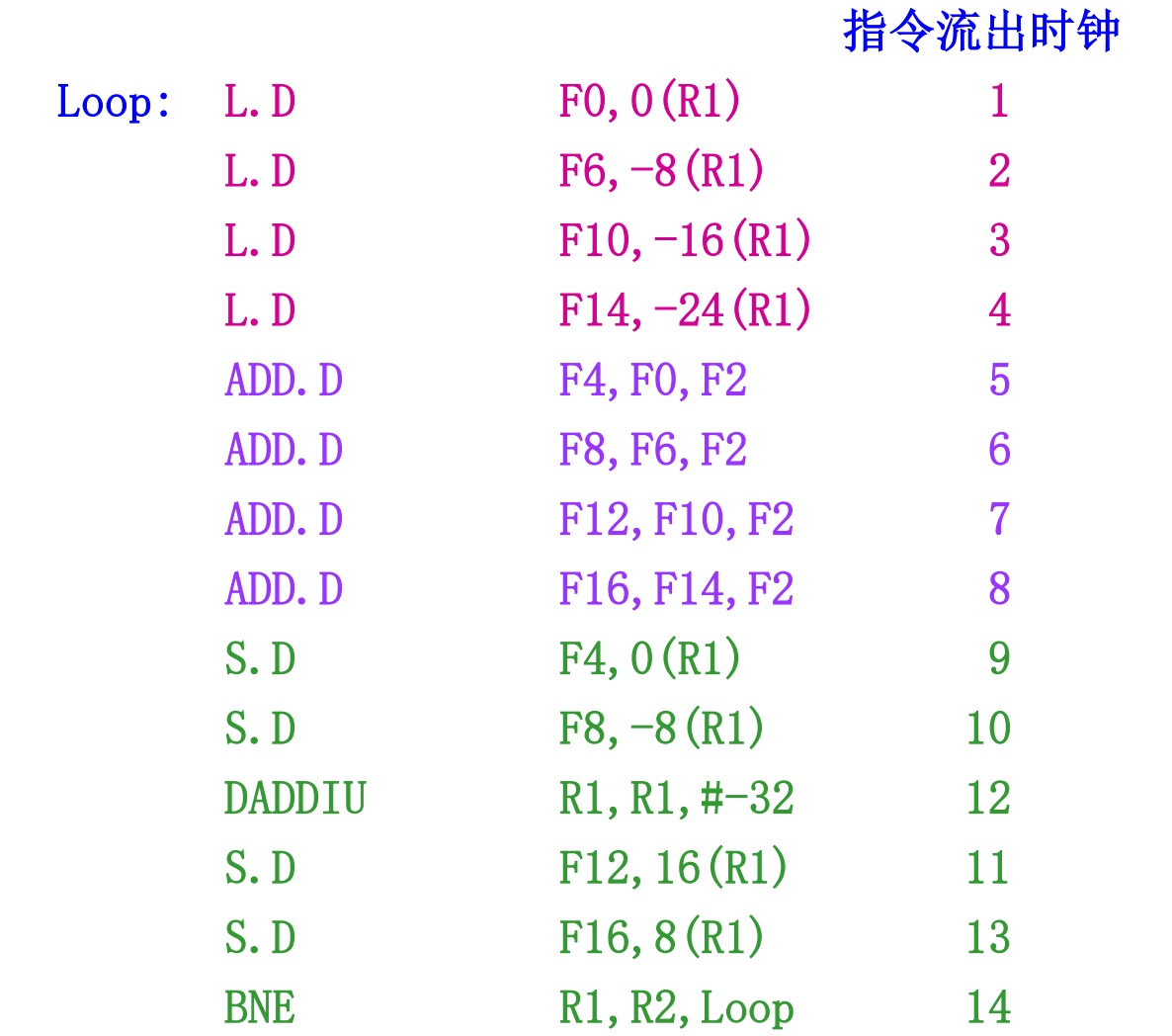

对循环展开后的指令序列还可以进行优化调度，以减少空转周期：

整个循环仅仅使用了14个时钟周期，平均每个循环仅使用14/4=3.5个时钟周期。

3 预测未来的魔法：高级分支预测

控制相关会阻碍流水线。为了不让流水线等，CPU只能“猜”分支往哪走。

3.1 传统预测的局限

传统的2位预测器只看单个分支自身的历史记录。比如一个 for 循环的条件判断，它自己跳了99次，第100次大概率还是跳。但这有局限性：有些分支的结果，根本不是由它自己决定的，而是由它前面的其他分支决定的。

例如以下代码：

1
2
3

/* 分支 b1 */  if (aa == 2)  aa = 0;
/* 分支 b2 */  if (bb == 2)  bb = 0;
/* 分支 b3 */  if (aa != bb) { ... }

如果分支b1和b2的条件都成立，那么此时 aa 必然等于0，bb 也必然等于0。这就意味着，到达第三个分支（b3）时，aa != bb 这个条件绝对不可能成立。

如果使用基础的局部预测器，b3 只会傻傻地看自己过去的记录。
如果使用相关预测（也叫全局历史预测），硬件会记录一条全局历史移位寄存器（Global History Register, GHR）。当CPU看到全局历史是“b1成立，b2成立”时，它能直接推断出“b3绝对不成立”。

3.2 常用的分支预测器

3.2.1 局部预测器

在局部预测器中，每一条分支指令都有自己的历史记录，记录该分支最近几次是跳转还是不跳转，从而用这个历史去预测下一次是否跳转。

例如，有一个分支指令 if (i % 2 == 0)，这个分支过去几次的跳转情况为 T, T, T, N, T, T …，那么下一次大概率跳转。

硬件结构

第一级：局部历史表（Local History Table, LHT）

key：一条分支指令（用 PC 地址的低位索引）
value：一个 k 位移位寄存器，记录该指令最近 k 次的结果，例如 110 表示最近三次：跳、跳、不跳

第二级：模式历史表（Pattern History Table, PHT）

key：第一级输出的局部历史记录（k 位）
value：一个饱和计数器数组（通常是 2-bit），共 \(2^k\) 个条目。计数器计的“数”的含义是，00=强不跳，01=弱不跳，10=弱跳，11=强跳，相当于一个状态机

预测流程：

    PC低位
      │
      ▼
┌─────────┐
│   LHT   │  (存储每条指令的最近k次历史)
└────┬────┘
     │ k位历史 (例如: 110 表示 跳,跳,不跳)
     ▼
┌─────────┐
│   PHT   │  (2^k个条目，每个是2-bit饱和计数器)
└────┬────┘
     │ 2-bit计数值 (00/01=不跳, 10/11=跳)
     ▼
  预测结果

这种结构擅长捕捉有规律的局部模式，比如循环内”T T T T N”的规律跳转。

3.2.2 全局预测器

全局预测器使用一个全局历史寄存器（GHR, Global History Register）记录最近 N 条分支的结果（例如：TNTTNT…），用这串历史去预测当前分支指令是否需要跳转。

硬件结构

第一级：全局历史寄存器（Global History Register, GHR）

一个 k 位移位寄存器，记录最近 k 条分支（不管是哪条指令）的结果
每执行一条分支，就将结果移入 GHR，最旧的移出

第二级：模式历史表（PHT）

key：第一级输出的全局历史记录（k位）
value：一个饱和计数器数组（通常是 2-bit），共 \(2^k\) 个条目。计数器计的“数”的含义是，00=强不跳，01=弱不跳，10=弱跳，11=强跳，相当于一个状态机

预测流程：

┌─────────┐
│   GHR   │  (全局的最近k次历史)
└────┬────┘
     │ k位历史 (例如: 110 表示 跳,跳,不跳)
     ▼
┌─────────┐
│   PHT   │  (2^k个条目，每个是2-bit饱和计数器)
└────┬────┘
     │ 2-bit计数值 (00/01=不跳, 10/11=跳)
     ▼
  预测结果

全局预测器擅长捕捉跨分支的相关性，例如”如果前面的 if 条件成立，后面的 if 也很可能成立”。

3.2.3 竞赛预测器

局部预测器对某些分支有效，全局预测器对另一些分支有效。既然各有千秋，硬件设计师决定把这两个东西结合起来，就变成了竞赛预测器。

硬件结构

部件 A： 局部预测器（Local Predictor），同上
部件 B： 全局预测器（Global Predictor），同上
部件 C： 选择器（Selector / Choice Predictor）
- key：分支指令的地址
- value：2位计数器，具体含义见下面

选择器不是用来预测分支跳还是不跳，而是用来预测“这次我该信A还是信B”。对于每一条分支指令，选择器里都有一个专用的 2位饱和计数器（2-bit Saturating Counter）。它的状态机如下：

状态 00 (0)： 强烈倾向使用 A（局部预测器）。
状态 01 (1)： 较弱倾向使用 A（局部预测器）。
状态 10 (2)： 较弱倾向使用 B（全局预测器）。
状态 11 (3)： 强烈倾向使用 B（全局预测器）。

也就是说，数值越小越相信 A，数值越大越相信 B：

1
2
3

相信A							相信B
    <------------------------>
    00		01		10		11

当一条分支指令实际执行完毕，

如果 A猜对了，B猜错了：选择器的计数器减1（状态向 0 移动，变得更信任 A）。
如果 B猜对了，A猜错了：选择器的计数器加1（状态向 3 移动，变得更信任 B）。
如果 A和B都猜对，或者都猜错：没分出胜负，计数器状态保持不变。

例如，对于一条给定的分支指令，如果在最近的运行中，全局预测（B）总是比局部预测（A）准，选择器就会被训练到状态 3。下次遇到这条指令，无论 A 怎么说，CPU都直接采纳 B 的预测结果。

3.3 局限性

假设程序里有一个非常随机的数据序列（比如伪随机数生成器产生的一千万个0和1），然后代码是：

1
2
3

if (random_array[i] == 1) {
    // 执行操作
}

无论是局部预测器、全局预测器还是竞赛预测器，面对这段代码时，它们的预测准确率大概是50%。

对局部预测器而言： 它通过 PC 地址查到了这条 if 指令专属的 2 位计数器。但是数据是随机的，导致上一次跳了，这一次可能不跳。计数器的值在 0、1、2、3 之间毫无规律地随机震荡（专业术语叫 Thrashing 颠簸）。预测结果完全是随机瞎蒙（50%）。
对全局预测器而言： GHR 里记录的历史（比如最近5次分支的结果 01101）也是由随机数据产生的随机噪声。用一个随机噪声去查表，查出来的计数器状态同样是噪音，预测率依然是 50%。
对竞赛选择器而言： A 和 B 都在瞎蒙，所以 A 和 B 猜对的概率都是 50%。选择器的计数器也失去了方向，在 A 和 B 之间随机横跳。

这揭示了分支预测的根本局限性：分支预测的本质是利用程序运行中的“数据相关性规律”和“代码结构模式规律”。如果输入数据具有极高的信息熵（Entropy，即纯随机），硬件预测逻辑将彻底失效。

在真实的工业界开发中，如果程序员写出了这种针对高频随机数据的分支，会导致 CPU 流水线因为疯狂预测错误而反复清空，性能极速下降。这也是为什么资深的 C++ 工程师在处理这种核心代码时，会刻意使用 无分支编程（Branchless Programming） 或者 条件传送指令（如 x86 的 CMOV，ARM 的 CSEL） 来消除分支指令，从而避开分支预测器的软肋。

3.4 Intel Core i7 使用的分支预测技术

Intel Core i7 将竞赛预测器的思想发扬光大。它的分支预测器包含：

局部预测器
全局预测器
循环退出预测器（专门针对for/while循环结束的那一次跳跃进行特化识别）

然后通过复杂的选择器网络（融合了竞赛机制），把这三个预测器的结果进行整合决策。这就使得 Core i7 能够将分支预测准确率推高到 95% 以上。

4 硬件的智慧：Tomasulo动态调度算法

4.1 动态调度的思想与困难

经典的5级流水线是按序发射、按序执行的。一旦某条指令因为数据没准备好（数据冒险）而停顿（Stall），它后面的所有指令，哪怕是不相关的指令，也全都被堵在后面。

为了实现乱序执行（Out-of-Order Execution），可以把经典的译码段（ID）拆成两半：

发射（Issue, IS）： 这一步依然是按序的。指令在这里译码，并检查有没有结构冒险（比如加法器够不够用）。
读操作数（Read Operands, RO）： 这一步开始乱序！如果指令需要的数据还没算出来（数据冒险），它就在这儿等。但关键是，它等它的，不妨碍后面的指令先去读操作数并执行。

但一旦允许乱序执行，就会出现WAR冒险和WAW冒险。例如

1
2
3

DIV.D F0, F2, F4
ADD.D F6, F0, F8
SUB.D F8, F10, F14  <-- 注意这条

如果 SUB.D 跑得比 ADD.D 快，它先去把 F8 给写了，那后面 ADD.D 读到的 F8 就是错的！这就是反相关引起的 WAR 冒险。

而动态调度还有一大麻烦：不精确异常。精确异常是指，假设程序按顺序跑，在指令 \(i\) 发生除零错误（异常）时，前面的指令全执行完了，\(i\) 后面的指令都没产生任何影响。现场保护得清清楚楚。而因为乱序，当指令 \(i\) 发生异常时，它后面的指令 \(i+1\) 可能已经跑完了并且把结果写进了寄存器。这时候你再去捕捉异常状态，现场已经被破坏了，这叫不精确异常。

4.2 Tomasulo 算法

见【Tomasulo-原始例子-来自b站】

5 硬件推测执行（ROB）与多发射（超标量/VLIW）

在原始的 Tomasulo 算法中，虽然实现了乱序执行，但存在一个致命的体系结构缺陷：指令乱序完成（Out-of-order Completion）。当功能部件计算完毕后，结果通过 CDB 直接写入了物理寄存器或存储器。

如果发生分支预测错误或异常（Exception），由于后续的指令可能已经提前算完并修改了寄存器，处理器的真实状态（体系结构状态）已经被破坏，无法回滚到异常发生或分支跳转前的精确状态（即不精确异常）。

为了解决这个问题并支持推测执行，现代体系结构在Tomasulo算法的基础上引入了重排序缓冲区（Reorder Buffer, ROB）。

5.1 ROB：重排序缓冲区

ROB是一个先进先出（FIFO）的环形队列，用于临时存放乱序执行产生的结果。引入ROB后，处理器的执行逻辑被严格定义为：乱序执行，按序提交（Out-of-order Execution, In-order Commit）。

在引入ROB的架构中，原有的硬件机制发生了重要改变：

寄存器重命名主体的转移： 在原始Tomasulo中，寄存器重命名（消除WAR/WAW冒险）是通过保留站（RS）的站号完成的。在推测架构中，寄存器换名由ROB的编号（Tag）来完成。
寄存器状态表（Qi）的改变： 状态表不再记录保留站的编号，而是记录即将写入该寄存器的指令在ROB中的项号。

5.2 加入ROB后的Tomasulo算法

5.2.1 算法步骤

两个关键点：

写回之后就可以广播

提交之后才可以修改寄存器状态

引入ROB后，指令的执行周期从原始Tomasulo的3步扩展为4步：

1.发射/流出：从浮点指令队列的头部取一条指令。如果有空闲的保留站（设为r）且有空闲的ROB项（设为b），就流出该指令，并把相应的信息放入保留站r和ROB项b。如果保留站或ROB全满，便停止流出指令，直到它们都有空闲的项。

2.执行：如果有操作数尚未就绪，就等待，并不断地监测CDB。（这一步检测RAW冒险）当两个操作数都已在保留站中就绪后，就可以执行该指令的操作。

3.写结果：当结果产生后，将该结果连同本指令在流出段所分配到的ROB项的编号放到CDB上，经CDB写到ROB以及所有等待该结果的保留站。（广播）然后释放产生该结果的保留站。

store指令在本阶段执行的操作为：

如果要写入存储器的数据已经就绪，就把该数据写入分配给该store指令的ROB项（value字段）。

否则，就监测CDB，直到那个数据在CDB上播送出来，这时才将之写入分配给该store指令的ROB项（value字段）。

4.提交

对分支指令、 store指令以及其他指令的处理不同：

其他指令（除分支指令和store指令）：当该指令到达 ROB 队列的头部而且其结果已经就绪时，就把该结果写入该指令的目标寄存器，并从ROB中删除该指令。
store指令：处理与上面类似，只是它把结果写入存储器。
分支指令：
- 当预测错误的分支指令到达ROB队列的头部时，清空ROB，并从分支指令的另一个分支重新开始执行。（错误的推测执行）
- 当预测正确的分支指令到达ROB队列的头部时，该指令执行完毕。

5.2.2 例子

见【加入ROB的Tomasulo例子-来自cc】

总之，加入ROB后的Tomasulo算法通过ROB将“执行”与“提交”解耦。Tomasulo算法负责在前端和中端最大化乱序执行的吞吐量，而ROB负责在后端把关，确保体系结构状态的更新严格遵循程序原本的串行语义。这是现代高性能处理器（如Intel Core、ARM Cortex-A系列）实现精确异常和高效分支推测的核心基石。

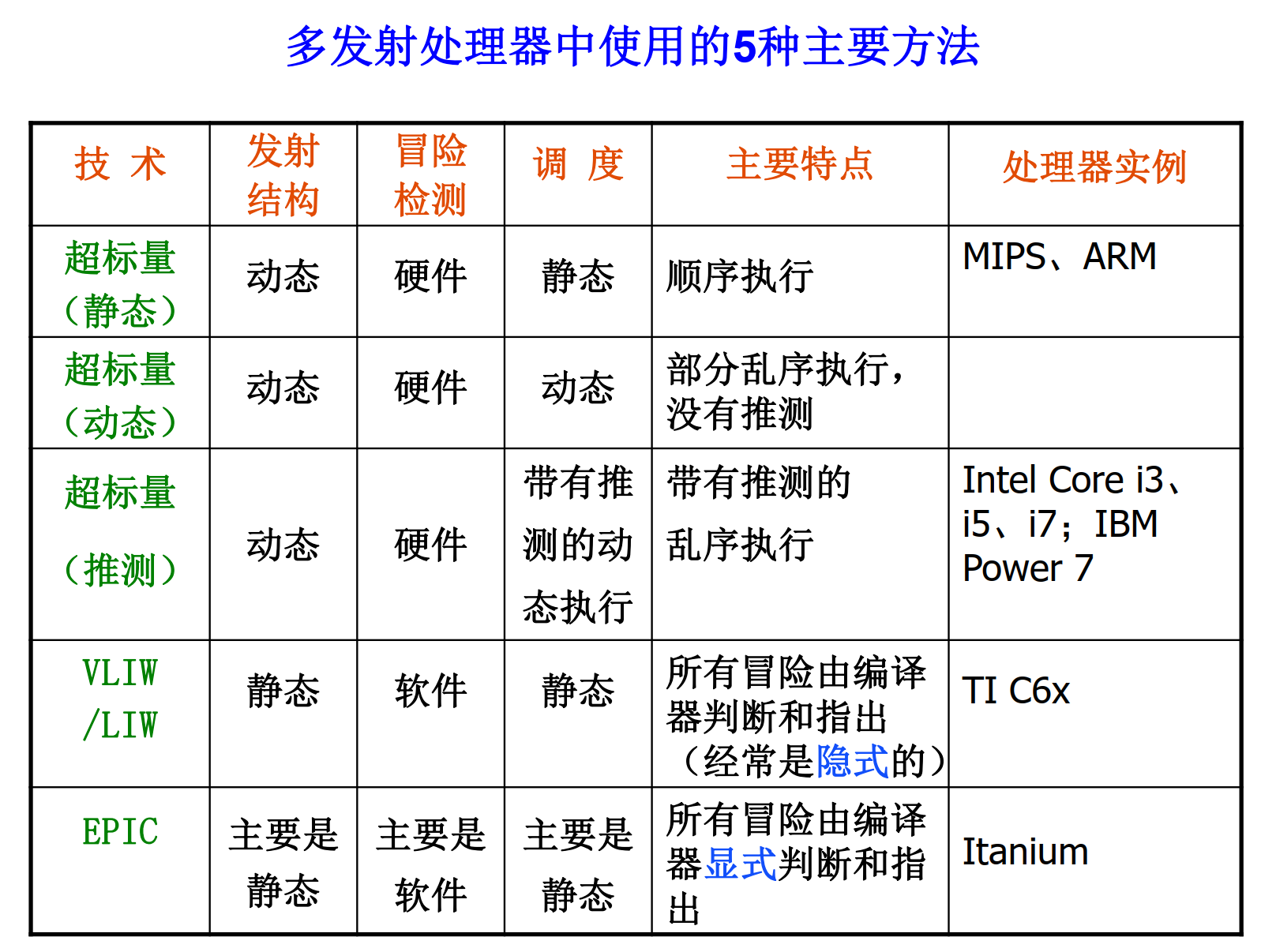

5.3 多发射技术

在前面的学习中，无论是基础的5级流水线，还是Tomasulo动态调度，处理器的发射宽度始终是 1（即每个时钟周期最多只能从指令队列中提取并发射一条指令）。因此，其理想 CPI（每指令周期数）的极限只能趋近于 1。

为了打破这个理论极限，实现 CPI < 1（或者说 IPC，每周期指令数 > 1），体系结构引入了多发射技术，即在一个时钟周期内向执行部件发射多条指令。根据依赖检测是由硬件动态完成还是编译器静态完成，多发射技术主要分为两大流派：超标量（Superscalar） 和 超长指令字（VLIW）。

5.3.1 超标量架构

超标量处理器的核心特征是：硬件在每个时钟周期内动态地决定能发射多少条指令。发射的指令条数是不固定的（受限于硬件的最大发射宽度，如4发射或8发射），具体取决于当前的指令序列是否存在冒险。下面介绍静态的超标量架构。

以一个4发射的静态调度超标量处理器为例，其发射逻辑极其复杂。在取指阶段，流水线一次性提取1~4条指令，构成一个发射包（Issue Packet）。为了确保按序发射且无数据/结构冒险，发射部件必须在一个时钟周期内完成两阶段的冒险检测逻辑：

第一阶段（包内冒险检测 / Intra-packet Detection）： 检查发射包内部的这几条指令之间是否存在数据依赖。例如，包内第2条指令是否使用了包内第1条指令的结果；同时还要检查包内的指令是否请求了相同的物理功能单元（结构冒险）。
第二阶段（包间冒险检测 / Inter-packet Detection）： 将当前发射包中初步判定无内部冲突的指令，与流水线中正在执行的指令进行比对，检查是否存在 RAW 等数据冒险。

只有同时通过这两阶段检测的指令才能在当前周期被真正发射。如果包中第 \(n\) 条指令存在冒险，则只能发射前 \(n-1\) 条指令，剩余指令必须停顿到下一个周期重新尝试。

5.3.2 超长指令字（VLIW）

超标量架构的硬件冒险检测逻辑极其复杂，随着发射宽度的增加，硬件开销和功耗呈指数级上升。为了降低硬件复杂度，VLIW 架构将寻找指令级并行性（ILP）的重任完全交给了编译器（软件）。

1.VLIW的指令结构

在传统的MIPS架构中，一条指令是 32 位，只包含一个操作（比如一次加法）。在 VLIW 架构中，一条指令可能长达 128 位甚至 256 位以上。

这条极长的指令字并不是漫无目的的比特流，它在物理上被严格划分为多个固定的“操作槽（Operation Slots）”。假设一个处理器有 5 个物理功能部件（2个访存部件、2个浮点部件、1个整数部件），那么它的 VLIW 指令结构就严格包含 5 个对应的槽位：

1	[ 访存槽1 \| 访存槽2 \| 浮点槽1 \| 浮点槽2 \| 整数/分支槽 ]

当处理器取到这一条 VLIW 长指令时，硬件不做任何冒险检测，直接进行物理线路的“硬连线”分发——把访存槽1的控制信号直接送给访存部件1，把浮点槽1的控制信号直接送给浮点部件1。这就强制这 5 个部件在同一个时钟周期内严格并行执行。

2.如何生成VLIW指令

因为硬件不负责检测冲突，如果放在同一个 VLIW 指令里的操作有数据依赖（比如访存槽1要 Load 数据，浮点槽1就要 Add 这个数据），程序直接算错。因此，编译器的任务是：在编译代码时，找到完全没有依赖关系的指令，把它们硬塞进同一个 VLIW 指令的各个槽位中。

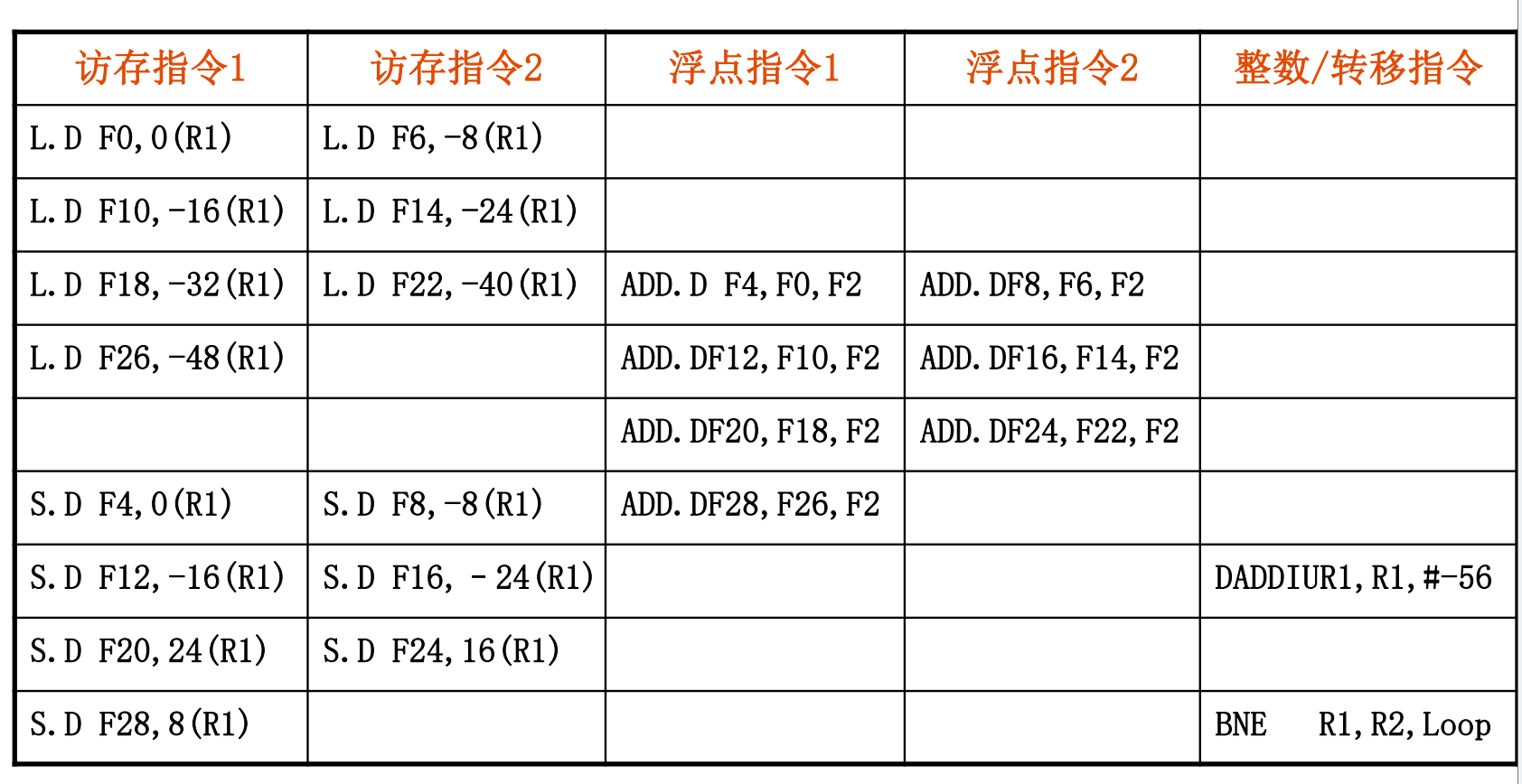

例如，对于目标循环 x[i] = x[i] + s，可以将其展开为

经过编译器的精妙编排，这 9 行代码（9 个时钟周期）完成了 7 次原始循环的工作，总共发射了 23 个有效子指令，期间没有发生任何数据冲突，极其高效地压榨了硬件的并发能力。

3.VLIW的缺陷

看起来 VLIW 既省了复杂的 Tomasulo 硬件调度电路，又能达到极高的并行度，为什么现在除了部分 DSP（数字信号处理器），主流的 CPU 都不用纯 VLIW 了呢？

代码长度暴增：正如刚才的例子，为了让 VLIW 的槽填满，编译器必须做大规模的循环展开。原本几行代码的循环，展开后变成了几十行。这导致编译出来的二进制文件体积巨大，极易耗尽指令 Cache 的容量，引发频繁的 Cache Miss，反而拉低了性能。
多余的位浪费：并不是所有代码都像科学计算那样有规律。如果某段代码中，无论编译器怎么努力，当前周期只能找到 1 个加法可以执行，那么 VLIW 的其他 4 个槽位就必须填入全 0 的无用编码（NOP，空操作）。这不仅浪费了宝贵的内存和缓存空间，还增加了取指令的带宽压力。一个现代的解决办法是：在内存中压缩存储，剔除 NOP，取到 CPU 译码阶段时再由硬件展开恢复。
死板的锁步机制：VLIW 强调同生共死。在一条 VLIW 指令中，如果“访存槽1”的 Load 操作遭遇了 Cache Miss，需要去主存拿数据（可能要停顿 100 个周期），那么即便是完全不依赖该数据的“浮点槽1”的指令，也必须陪着一起停顿。整个处理器会完全冻结。它没有动态调度那种“你卡住我先执行别人”的灵活性。
机器代码的向下/向上不兼容（最致命）：假设第一代芯片 A 有 5 个槽。它的 VLIW 代码是按照 5 个槽的格式编译的。过了两年，芯片公司升级了架构，推出了有 8 个槽的芯片 B。此时，旧芯片 A 的二进制程序完全无法在芯片 B 上运行。因为机器码的物理位宽和字段定义彻底变了。所有的软件生态必须由开发者使用新编译器重新编译一次。这在通用计算机市场（如 Windows/PC 生态）是绝对无法被容忍的。

5.4 动态调度+多发射+推测

可以把动态调度、多发射和推测的思想结合起来，实现 ILP。

5.4.1 前提条件

假设处理器的硬件规则如下：

每个时钟周期，处理器最多只能从队列提取并发射（Issue）2条指令进入保留站。
必须严格按照代码写的顺序发射。
所有的计算（地址计算、加法、分支比较）都有独立的硬件，不会发生结构冲突。

5.4.2 要执行的指令

Loop: LD    R2, 0(R1)
    DADDIU R2, R2, #1	// 必须等 LD R2 算完（RAW依赖）
    SD    R2, 0(R1)		// 必须等 DADDIU R2 算完才能把数据写进内存（RAW依赖）
    DADDIU R1, R1, #8
    BNE R2, R3, Loop

5.4.3 无推测VS有推测

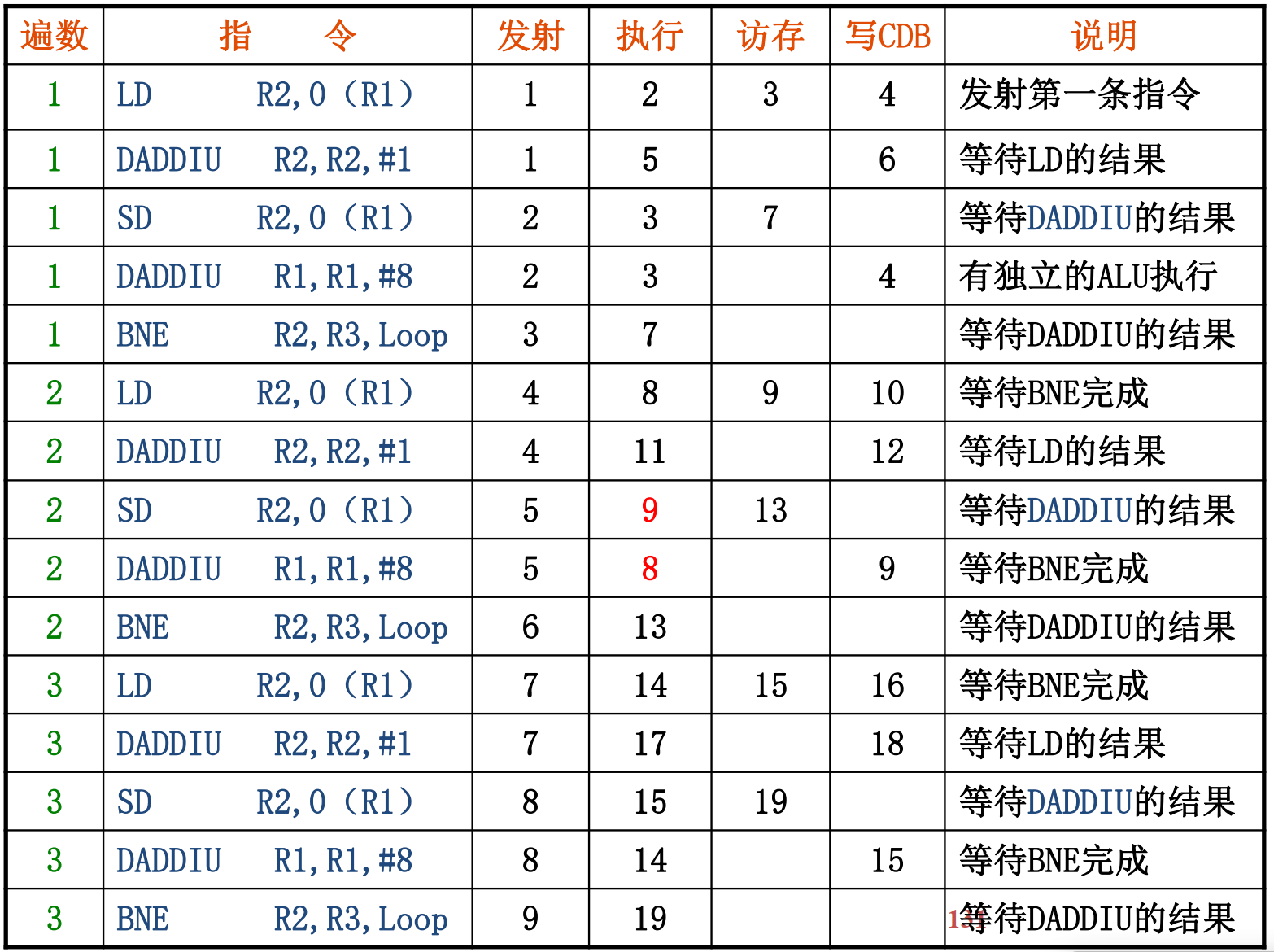

无推测

周期 4，第2次迭代的 LD 被发射进入保留站，但是直到周期 8 才能进入执行阶段。这是因为在没有推测的架构下，跨基本块的控制依赖是绝对的物理隔离墙。第 1 次迭代的 BNE 在 周期 7 才执行完毕，得出到底跳不跳转的结论（这里是需要跳转的），因此第 2 次迭代的 LD 才开始执行，即使所需的数据（R1）早就准备好了。

在没有推测的机器上，控制依赖导致了严重的流水线气泡。在周期 5、6、7 这三个周期里，后端的功能部件几乎都在闲置等待。

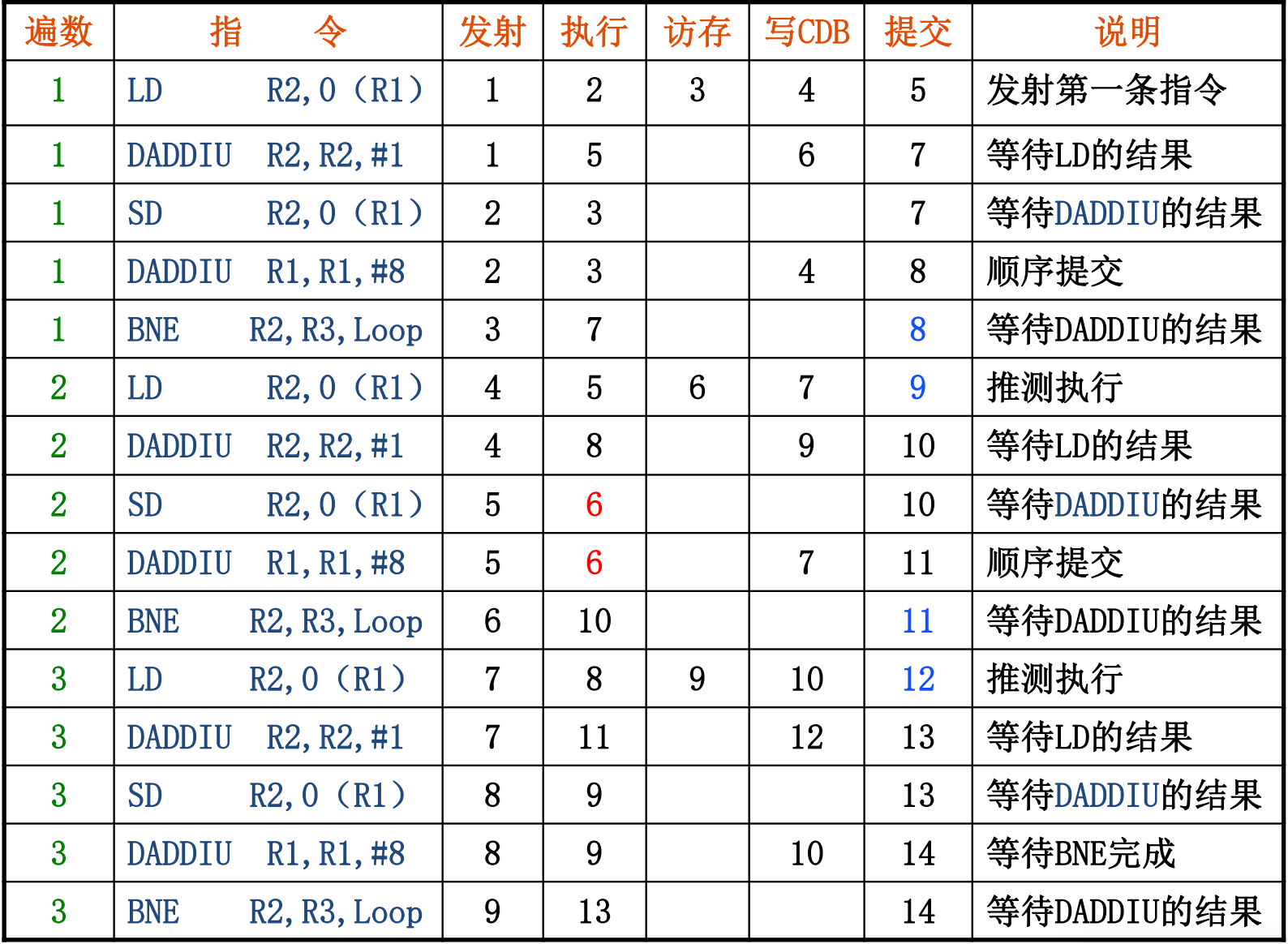

有推测

引入ROB后，

周期 4： 第2次迭代的 LD 被发射进入保留站和 ROB。
周期 5： 第2次迭代的 LD 直接开始执行，因为硬件启动了分支预测，假设 BNE 会跳转。它所需的操作数是 R1；第 1 遍的 DADDIU R1 在周期 4 已经把新 R1 写到了 CDB 上。所以，它在周期 5 立刻抓取 R1 开始计算内存地址，周期 6 访存，周期 7 写 CDB。
周期 5： 第2次迭代的 DADDIU R1 被发射。
周期 6： 第2次迭代的 DADDIU R1 直接开始执行！（因为上一次的 R1 在周期 4 就好了）。

不过，虽然第 2 次迭代在周期 5、6 就乱序执行完了，但推测可能是错的，所以结果只暂存在 ROB 中，绝对不写入真实寄存器。此时，流水线必须遵循按序提交规则。在表格的“提交”列中，

周期 5-7： 第 1 次迭代的 LD、DADDIU R2 依次安全提交。
周期 8： 第 1 次迭代的 DADDIU R1 和 BNE 提交。在这一刻，硬件最终确认分支预测是正确的！
周期 9： 既然周期 8 确认了预测正确，那么一直在 ROB 里憋着、早在周期 7 就已经算完并把结果放在 CDB 上的第 2 次迭代的 LD，终于在周期 9 被允许提交（将其临时结果正式写入物理寄存器 R2）。

6 指令提取带宽与BTB技术

6.1 痛点

在多发射超标量架构中，处理器每周期需要从指令Cache中提取4到8条指令。由于基本块（Basic Block）的平均长度通常只有5到6条指令，这意味着在每一个取指周期内，处理器几乎必然会遇到至少一条分支指令。

只要遇到分支指令，下一条该取什么指令就成了未知数。如果等待分支方向和目标地址在后续流水级（如EX段或ID段）计算出来，取指阶段将出现严重的阻塞（Fetch Stall），导致后端强大的多发射功能部件无指令可执行（Starvation）。

因此，必须在取指（IF）的同一周期，不仅预测出分支是否跳转，还要直接提供跳转的目标PC值，实现“零周期延迟”的指令流拼接。

6.2 BTB：分支目标缓冲区

为了实现“零周期延迟”的跳转，体系结构引入了专门的硬件结构——分支目标缓冲区（Branch-Target Buffer, BTB 或 Branch-Target Cache）。

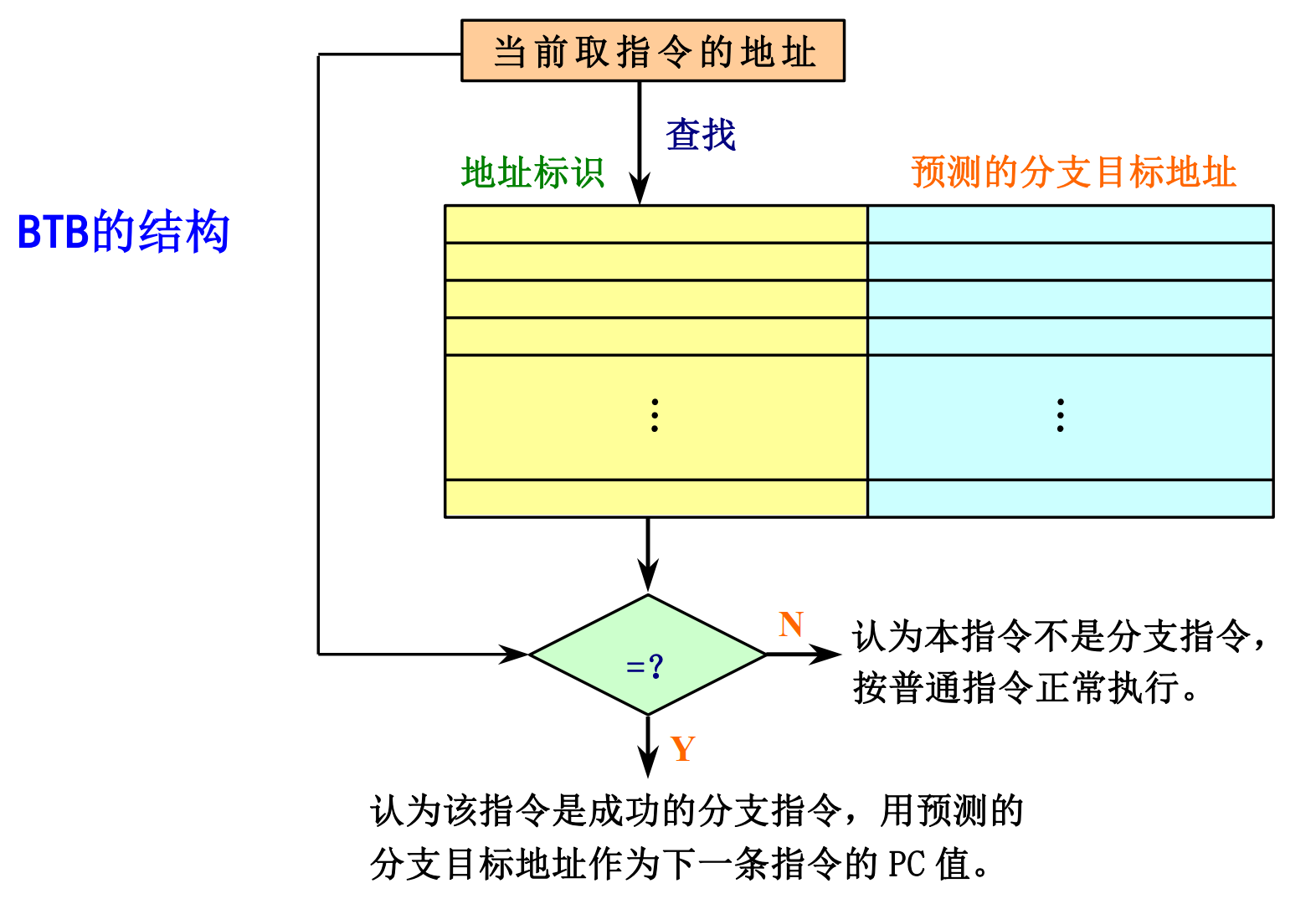

6.2.1 BTB 的物理结构

BTB 本质上是一个采用硬件关联查找的高速缓存表，其每一项至少包含两个关键字段：

地址标识（Tag）： 记录曾经执行过且发生过跳转（Taken）的分支指令的PC地址。
预测的分支目标地址（Target PC）： 记录该分支指令上一次跳转的目标地址。

6.2.2 BTB 的工作机制

在IF（取指）阶段，处理器用当前的PC值去取指令Cache的同时，并行地将该PC值送入BTB进行匹配。
如果匹配命中（Hit）： 硬件假定当前正在提取的这条指令是一条分支指令，且预测它会跳转。BTB直接将其记录的“预测目标地址”送入PC寄存器。这样，在下一个时钟周期，处理器就可以直接从目标地址继续取指。
如果未命中（Miss）： 硬件将其视为普通顺序指令（或预测不跳转的分支），PC正常递增（PC + 4），按顺序提取下一条指令。

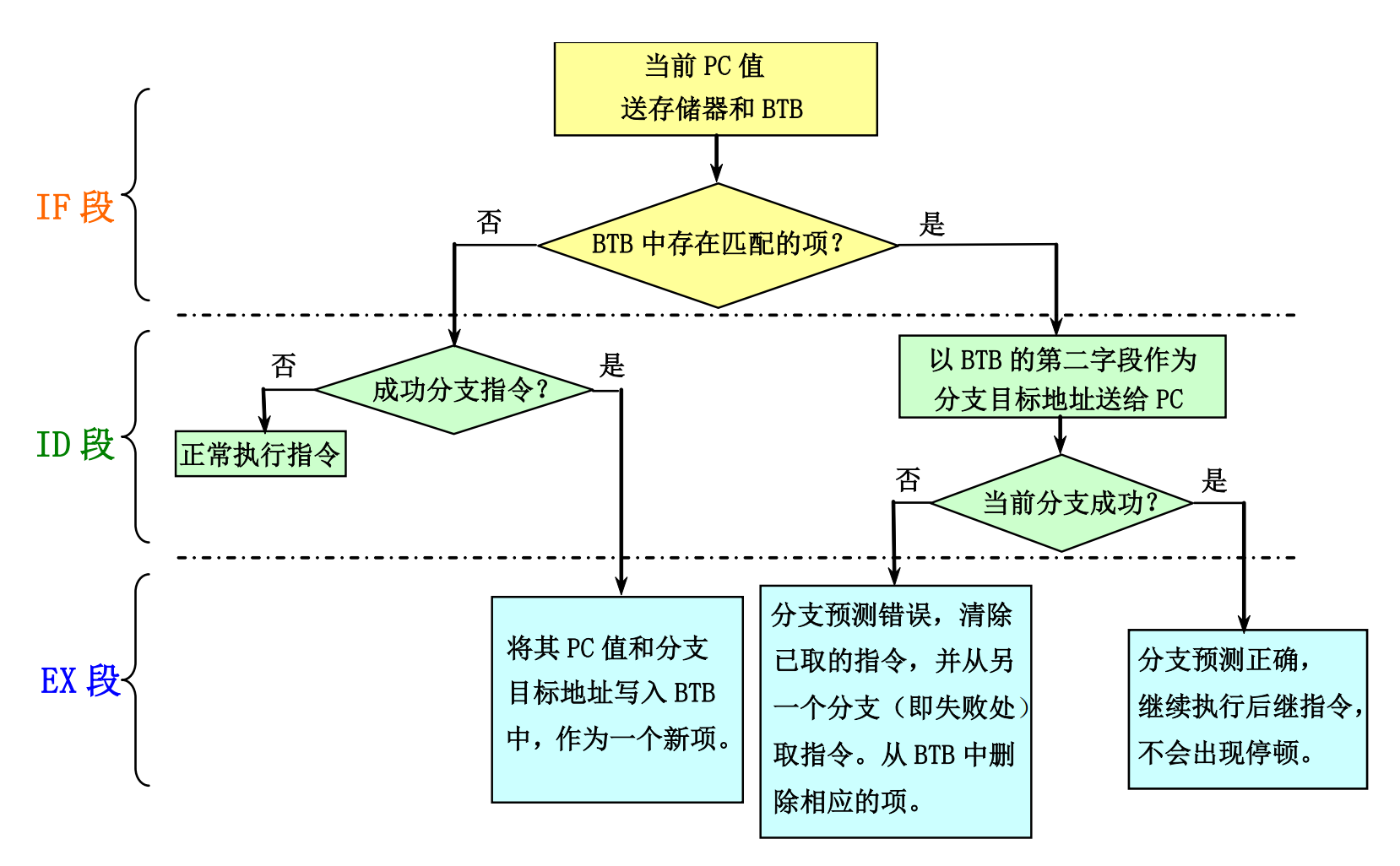

6.3 BTB 在五级流水线中的流转

因为BTB的预测是在 IF 段极早期进行的，此时处理器甚至还没对指令进行译码（不知道它到底是不是分支指令），所以必须在后续流水级进行验证与修正。

IF 段（推测发起）： PC送入BTB。若命中，更新PC为目标地址；若未命中，PC正常递增。
ID 段（指令验证）： 对取到的指令进行译码。
- 如果此前BTB命中了，但译码发现这根本不是一条分支指令（只是普通指令的PC碰巧和BTB里的残留Tag撞车了），硬件将取消推测，恢复PC，并正常执行。
EX 段（结果决议与BTB更新）： 实际计算分支条件和目标地址。
- 预测正确： 流水线无缝继续执行，零周期停顿。
- 预测错误： 清除由于错误预测而提前提取入流水线的指令。将正确的PC送入取指段重新取指。同时，更新BTB（修改目标地址，或从BTB中删除该项）。
- 未命中但实际发生跳转： 说明遇到了一个新的跳转分支，硬件会将其PC和计算出的目标地址作为一个新项写入BTB。

7 压榨CPU的极限：多线程技术与真实CPU案例

在此之前，我们所有的努力（流水线、分支预测、动态调度、多发射）都是为了最大程度地让指令并行。但到了2000年左右（如Pentium 4时代），ILP的开发遭遇了瓶颈。为了进一步提升性能，体系结构引入了线程级并行（TLP, Thread-Level Parallelism）技术。

7.1 线程的好处

进程切换需要陷入操作系统内核，保存大量的内存管理单元（MMU）状态，通常消耗成百上千个处理器周期。而硬件线程仅包含少量的处理器状态（程序计数器PC、一组物理寄存器集、栈指针等）。在处理器内部实现硬件级别的线程切换，只需要切换PC和对应的寄存器映射关系，开销可以降低到几个甚至零个时钟周期。

7.2 实现多线程的三种主要硬件方法

7.2.1 细粒度多线程（Fine-Grained Multithreading）

机制： 处理器在每个时钟周期强制进行线程切换（通常基于时间片轮转调度算法）。如果某个线程遇到停顿（如Cache Miss或数据依赖），硬件调度器会直接跳过该线程。
优点： 能够彻底掩盖长周期停顿（访存延迟）和短周期停顿（指令间数据冒险）导致的吞吐率损失。
缺点： 严重牺牲了单线程的执行延迟（Latency）。因为即便某个线程完全没有停顿，它也必须等待其他线程轮转完毕后才能再次获得发射权，导致单个线程的完成时间被大幅拉长。

7.2.2 粗粒度多线程（Coarse-Grained Multithreading）

机制： 处理器默认连续执行同一个线程，只有当当前线程遭遇长延迟事件（如L2 Cache Miss）时，才会触发线程切换。
优点： 不会降低单线程在无停顿状态下的执行速度。
缺点： 无法掩盖短周期的流水线停顿。更致命的是流水线排空开销（Pipeline Drain Overhead）：当发生线程切换时，处理器必须排空或暂停当前流水线中残留的旧线程指令，新线程需要重新填充流水线建立执行流，这会导致若干个完全空闲的时钟周期。

7.2.3 同时多线程（Simultaneous Multithreading, SMT）

机制： 这是多发射超标量架构与多线程技术的终极融合（Intel称之为超线程 Hyper-Threading）。它允许在同一个时钟周期内，将来自多个不同线程的指令同时发射到处理器的流出槽（Issue Slots）中。
底层支撑： SMT 强依赖于我们之前学习的寄存器重命名和动态调度（Tomasulo）机制。硬件通过为不同线程分配独立的逻辑寄存器堆，并映射到共享的庞大物理寄存器池中，使得多线程指令可以混合进入保留站，由动态调度硬件统一进行无冲突的数据流分发。

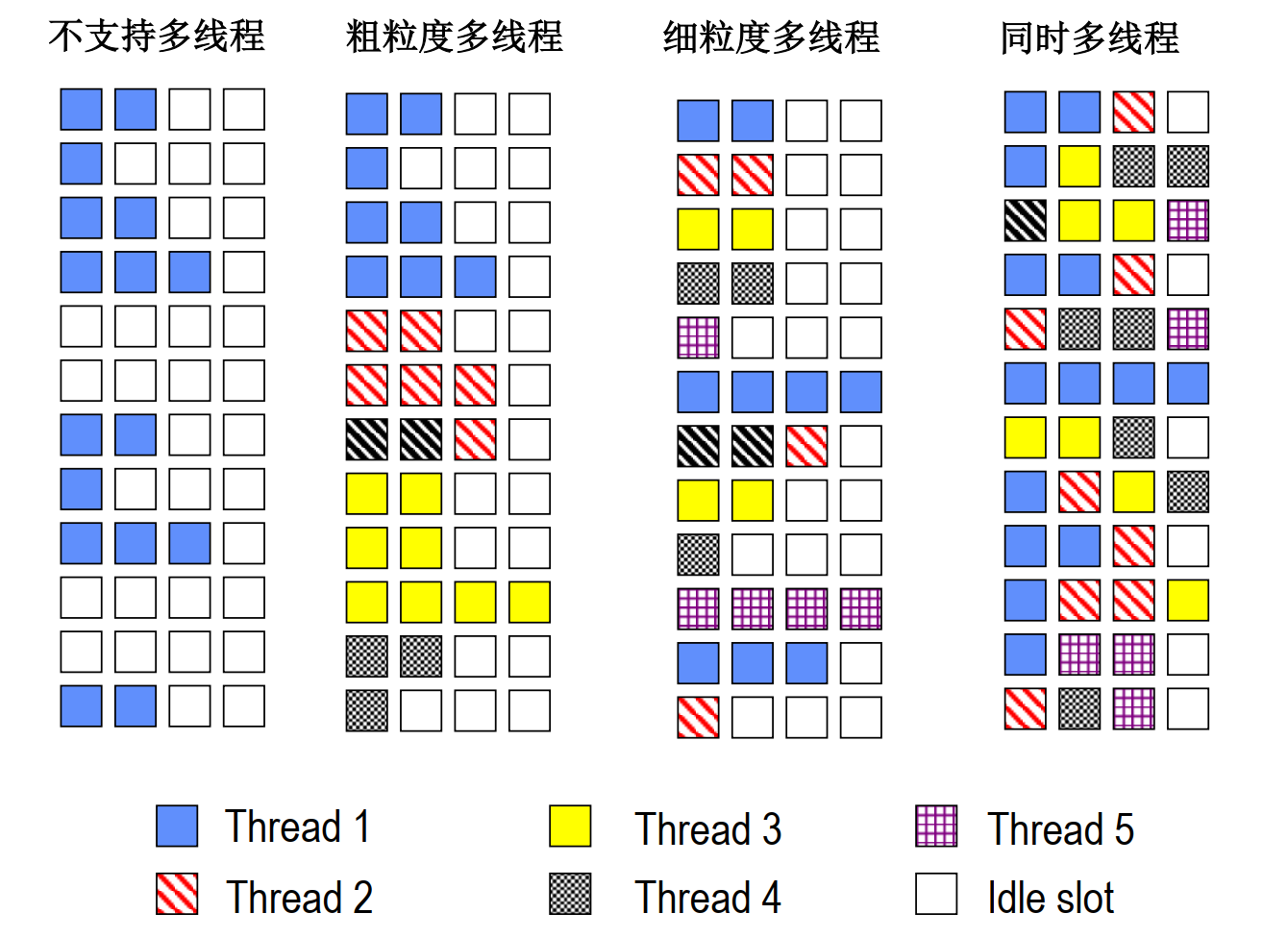

7.2.4 发射槽利用率对比

我们可以用垂直浪费（Vertical Waste）和水平浪费（Horizontal Waste）来严谨地评估发射槽的使用效率。

垂直浪费：若干个时钟周期没有任何指令发射
水平浪费：在一个时钟周期内，多发射能力（如4发射）没有被填满

8 总结与未来

理想情况下的研究表明，如果有无限的寄存器、完美的预测和缓存，ILP可以达到单周期发射18-150条指令。但在真实的受限硬件模型（有限ROB、物理寄存器和有限预测率）下，大幅增加发射宽度（如超过4发射或8发射），硬件的复杂度、功耗和时钟周期延迟将呈现非线性爆炸式增长，而性能的提升幅度却微乎其微。

在开发ILP的道路走到尽头后（以高功耗、低能效的 Pentium 4 为标志结束），从 2005 年开始，主流处理器制造商全面转向了多核架构（Multicore），将设计重点从“压榨单线程指令级并行（ILP）”彻底转向了“开发多线程/任务级并行（TLP）”。

目录

1 ILP的基本概念与“拦路虎”

1.1 什么是指令级并行

1.2 谁在阻挡指令级并行

1.3 数据冒险

1.4 例子

2 软件的智慧：基本流水线调度与循环展开

2.1 原始代码

2.2 初级优化：指令调度

2.3 中级优化：循环展开

2.4 终极优化：循环展开+指令调度

3 预测未来的魔法：高级分支预测

3.1 传统预测的局限

3.2 常用的分支预测器

3.2.1 局部预测器

硬件结构

3.2.2 全局预测器

硬件结构

3.2.3 竞赛预测器

硬件结构

3.3 局限性

3.4 Intel Core i7 使用的分支预测技术

4 硬件的智慧：Tomasulo动态调度算法

4.1 动态调度的思想与困难

4.2 Tomasulo 算法

5 硬件推测执行（ROB）与多发射（超标量/VLIW）

5.1 ROB：重排序缓冲区

5.2 加入ROB后的Tomasulo算法

5.2.1 算法步骤

5.2.2 例子

5.3 多发射技术

5.3.1 超标量架构

5.3.2 超长指令字（VLIW）

5.4 动态调度+多发射+推测

5.4.1 前提条件

5.4.2 要执行的指令

5.4.3 无推测VS有推测

无推测

有推测

6 指令提取带宽与BTB技术

6.1 痛点

6.2 BTB：分支目标缓冲区

6.2.1 BTB 的物理结构

6.2.2 BTB 的工作机制

6.3 BTB 在五级流水线中的流转

7 压榨CPU的极限：多线程技术与真实CPU案例

7.1 线程的好处

7.2 实现多线程的三种主要硬件方法

7.2.1 细粒度多线程（Fine-Grained Multithreading）

7.2.2 粗粒度多线程（Coarse-Grained Multithreading）

7.2.3 同时多线程（Simultaneous Multithreading, SMT）

7.2.4 发射槽利用率对比

8 总结与未来
