1 外部排序操作

1.1 为什么数据库需要外部排序

排序（sorting） 是数据库系统中非常基础的操作。它不仅用于 ORDER BY 返回有序结果，还常出现在批量装载（bulk loading）、重复元组删除、投影、集合操作以及连接算法中。数据库中的关系通常远大于内存，且 DBMS 还要支持多用户并发，因此不能假设数据可以一次性全部装入内存排序，这就需要 外部排序（external sorting）。

外部排序的性能通常以 磁盘 I/O 页数 衡量。原因是相对于内存计算，磁盘读写在传统数据库代价模型中占主导地位。因此，外部排序的公式基本都围绕“每一页被读几次、写几次”展开。

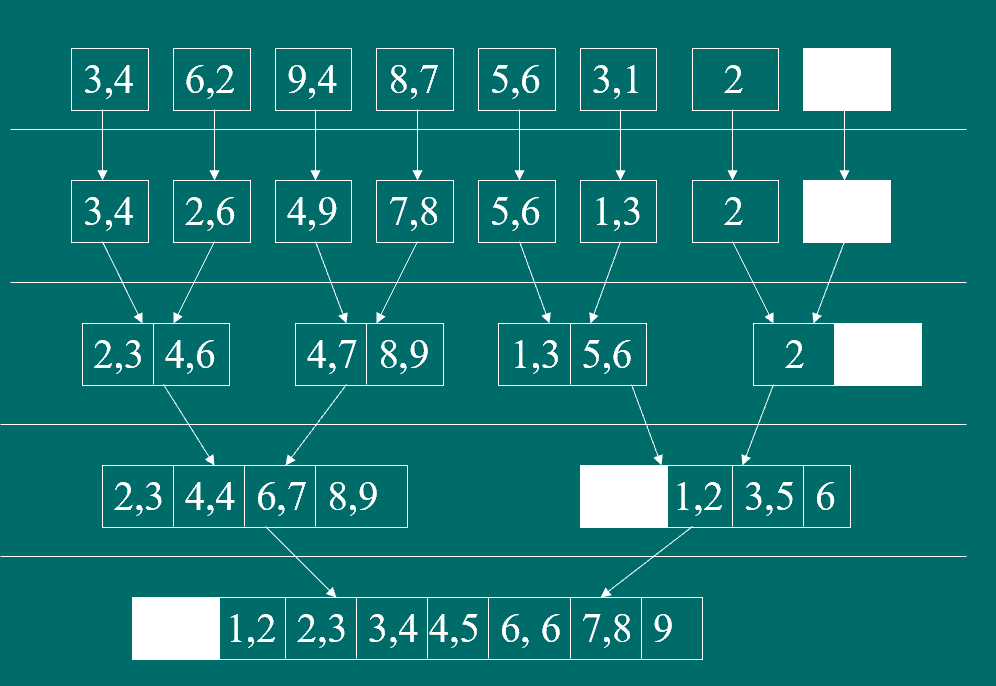

1.2 简单两路 Merge 排序

简单两路外部归并排序只使用 3 个缓冲页：两个输入缓冲页和一个输出缓冲页。基本思想是：

Pass 0：每次读入一页，在内存中排序后写回磁盘，形成一个长度为 1 页的有序 run。
后续 Pass：每次选两个 run 进行归并，输出更长的 run。
不断重复，直到只剩下一个有序 run。

run 是指一个已经排好序的临时子文件/有序段，pass 是指 外部排序中的一轮处理过程。

例子：

如果输入文件有 \(N\) 页，且 \(N=2^k\)，那么：

Pass 0 产生 \(N\) 个 run，每个 run 1 页。
Pass 1 产生 \(N/2\) 个 run，每个 run 2 页。
Pass 2 产生 \(N/4\) 个 run，每个 run 4 页。
总 pass 数为 \(\lceil \log_2 N \rceil + 1\)。

每个 pass 都要读一遍文件、写一遍文件，因此总代价为：

\[ 2N(\lceil \log_2 N \rceil + 1) \]

这里的 \(2N\) 表示一次完整 pass 中对 \(N\) 页各读一次、写一次。

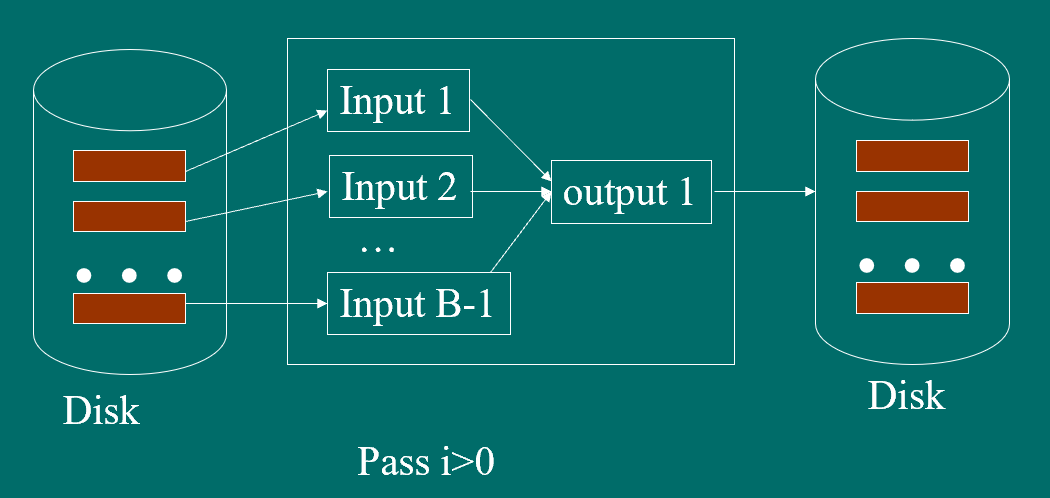

1.3 多路外部 Merge 排序

如果内存中有 \(B\) 个缓冲页（\(B-1\) 个输入缓冲区，\(1\) 个输出缓冲区），就可以比两路归并更有效地利用内存：

Pass 0：分多次读入 \(B\) 页，在内存中排序，写出一个长度最多为 \(B\) 页的 run。
后续 Pass：使用 \(B-1\) 个缓冲页作为输入缓冲区，1 个缓冲页作为输出缓冲区，做 \(B-1\) 路归并。

第一次之后的 run 数为：

\[ N_1 = \lceil N/B \rceil \]

总扫描遍数为：

\[ \lceil \log_{B-1} N_1 \rceil + 1 \]

因此 I/O 代价为：

\[ 2N(\lceil \log_{B-1} \lceil N/B \rceil \rceil + 1) \]

举一个具体例子。为方便理解，先把“1 页”想成“1 个数字”。假设文件共有 \(N=12\) 页，内存有 \(B=4\) 页，原始数据顺序为：

1	9, 3, 7, 1, 8, 2, 6, 4, 12, 5, 11, 10

Pass 0 时，每次读入 4 页，在内存中排序后写出一个 run：

Pass 0：
读入 9, 3, 7, 1      -> 排序 -> run1 = [1, 3, 7, 9]
读入 8, 2, 6, 4      -> 排序 -> run2 = [2, 4, 6, 8]
读入 12, 5, 11, 10   -> 排序 -> run3 = [5, 10, 11, 12]

所以 Pass 0 之后共有：

\[ N_1=\lceil 12/4\rceil=3 \]

个初始 run。后续归并阶段中，4 个缓冲页要分成 3 个输入缓冲页和 1 个输出缓冲页，因此一次最多可以做 \(B-1=3\) 路归并：

Pass 1：
run1 = [1, 3, 7, 9]
run2 = [2, 4, 6, 8]
run3 = [5, 10, 11, 12]

3 路归并后：
run_final = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12]

这个例子只需要两个 pass：Pass 0 生成 3 个初始 run，Pass 1 把这 3 个 run 一次性归并完成。每个 pass 都读写整个文件一遍，所以总 I/O 约为：

\[ 2N \times 2 = 2 \times 12 \times 2 = 48 \]

也就是 48 次页 I/O。相比两路归并，多路归并的优势就在于：内存越多，一次能合并的 run 越多，所需 pass 数越少。

核心结论：缓冲页数越大，每轮可以归并的 run 越多，pass 数越少，I/O 代价下降明显。

1.4 减少初始 run 个数：Replacement Selection 思想

Pass 0 可以通过一些技巧让初始 run 平均长度达到约 \(2B\)。其思想类似 replacement selection：

使用输入缓冲区、输出缓冲区和当前排序缓冲区。
先把 \(B-2\) 页数据放入当前排序缓冲区并排序。
不断选择“比当前输出值更大”的最小记录输出，同时从输入缓冲区补充新记录。
当当前缓冲区中再也找不到可继续当前 run 的记录时，一个 run 结束。

举一个具体数字例子。为方便理解，假设当前排序缓冲区最多放 3 个数字，输入序列为：

1	5, 8, 10, 2, 6, 12, 1, 7

先读入前 3 个数字并排序：

1 2	当前排序缓冲区：[5, 8, 10] 当前 run：[]

接下来不断输出“能接在当前 run 后面”的最小数字。刚开始还没有输出过数字，所以先输出 5，然后从输入中补入下一个数字 2：

输出 5
当前 run：[5]
补入 2
当前缓冲区：[2, 8, 10]

因为当前 run 最后一个数字是 5，而 2 小于 5，所以 2 不能继续放进当前 run，否则 run 就不是有序的。于是 2 被“冻结”，留给下一个 run。当前 run 只能继续从未冻结的 8 和 10 中选择最小值：

冻结：2
输出 8
当前 run：[5, 8]
补入 6
当前缓冲区：[2(冻结), 6, 10]

此时 6 小于当前 run 的最后一个数字 8，也不能接在当前 run 后面，因此 6 也被冻结。继续输出未冻结的 10：

冻结：2, 6
输出 10
当前 run：[5, 8, 10]
补入 12
当前缓冲区：[2(冻结), 6(冻结), 12]

12 大于 10，可以继续当前 run，于是输出 12：

1
2
3

输出 12
当前 run：[5, 8, 10, 12]
当前缓冲区：[2(冻结), 6(冻结)]

这时当前缓冲区里已经没有未冻结、且能接在 12 后面的数字，所以第一个 run 结束：

1	run1 = [5, 8, 10, 12]

被冻结的数字会进入下一个 run。继续读取后面的 1 和 7 后，第二个 run 可以从这些数字开始重新排序生成：

1
2
3

待处理/冻结数据：2, 6, 1, 7
排序后可生成：
run2 = [1, 2, 6, 7]

这个例子的重点是：虽然排序缓冲区一次只能放 3 个数字，但第一个 run 的长度达到了 4。实际数据库中，如果输入数据近似随机，新读入的数据大约有一半能继续接在当前 run 后面，因此初始 run 的平均长度可接近 \(2B\)。

这样做的意义是：初始 run 变长，后续归并 pass 数减少，从而降低 I/O。

1.5 块 I/O 与双缓冲区

1.5.1 块 I/O

如果一次读写一个连续块（block），每个块包含 \(b\) 个页，可以减少磁头移动或随机访问开销。此时可同时归并的 run 数不再是 \(B-1\)，而是：

\[ F = \left\lfloor \frac{B-b}{b} \right\rfloor \]

其中 \(B\) 是总缓冲页数，\(b\) 是每个块的页数。若初始 run 平均长度用优化方法达到约 \(2B\)，则：

\[ N_2 = \lceil N/(2B) \rceil \]

扫描遍数可估为：

\[ \lceil \log_F N_2 \rceil + 1 \]

1.5.2 双缓冲区

排序时间包含 I/O 时间和 CPU 计算时间。普通方法中，CPU 计算和 I/O 往往串行发生。双缓冲区（double buffering） 为每个 run 准备两个缓冲区：一个缓冲区做 I/O 时，另一个缓冲区被 CPU 处理，从而实现 I/O 与计算重叠，提高吞吐率。

1.6 利用 B+ 树进行排序

B+ 树索引可以天然提供按键值有序的访问路径，但聚集索引与非聚集索引差别很大：

索引类型	排序访问特点	代价直觉
聚集 B+ 树索引	数据页本身按照索引键顺序组织	顺序扫描数据页，排序和访问性能都高
非聚集 B+ 树索引	data entry 有序，但数据页物理位置无序	可能需要大量随机 I/O

非聚集索引排序的代价可估为：

\[ (f+p)N \]

其中 \(N\) 是数据页数，\(p\) 是每页平均记录数，\(f\) 是 data entry 长度与记录长度的比值。该公式反映了：既要扫描索引项，又可能为每条记录访问数据页。

2 关系操作的执行

2.1 查询执行中的三类基本技术

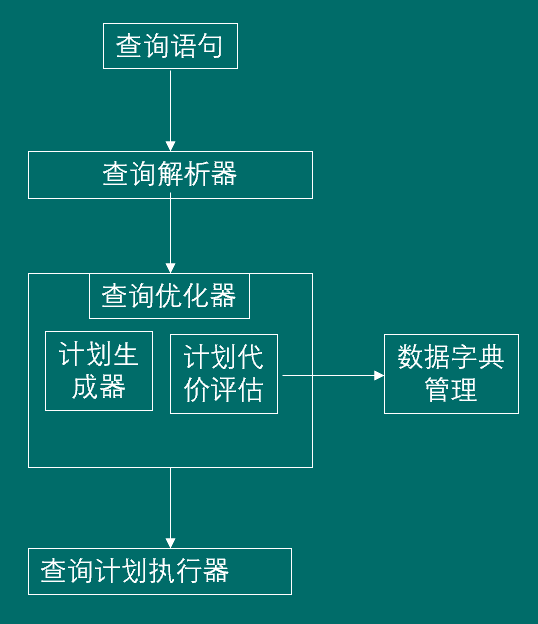

关系操作包括选择、投影、连接、集合、聚集等操作。不同操作会有多种执行方法，优化器根据表大小、索引、排序状态、缓冲区大小和中间结果特性选择具体算法。

常见基本技术有三类：

技术	含义	典型用途
Iteration	顺序扫描关系或索引项，逐条检查	无索引选择、聚集
Indexing	利用索引定位满足条件的元组	选择、索引嵌套循环连接
Partitioning	通过排序或哈希把关系划分成更小部分	投影去重、Hash Join、Sort-Merge Join

2.2 访问路径与选择率

访问路径（access path） 指从关系中访问记录的方法，包括：

文件扫描（file scan）。
利用索引和匹配条件访问，例如 attr op value。

这里“选择率（selectivity）”用总共访问的页数衡量。更准确地说，优化目标是选择访问页数更少、过滤效果更好的访问路径。索引只有建立在相关属性上，且谓词形式适合该索引时，才能成为有效访问路径。

后续例子使用：

Reserves(sid, bid, day, rname)：1000 页，每页 100 条记录。
Sailors(sid, sname, rating, age)：500 页，每页 80 条记录。
只考虑 I/O 页数，忽略结果输出大小。

2.3 Selection 操作

以查询：

1
2
3

SELECT *
FROM Reserves R
WHERE R.rname = 'Joe';

为例。它对应关系代数：

\[ \sigma_{rname='Joe'}(R) \]

2.3.1 无索引、数据无序

只能扫描整个表。对 Reserves 来说代价为 1000 次 I/O。优点是简单稳定，缺点是无论结果多少都要读完整表。

2.3.2 无索引、数据有序

如果数据已经按选择属性排序，可用二分查找找到起点。例如 1000 页约需：

\[ O(\log_2 1000) \approx 10 \]

次 I/O 找到位置。对于范围条件如 attr > 5，找到起点后再顺序扫描后续页。

2.3.3 使用 B+ 树索引

B+ 树索引适合等值查询和范围查询。执行过程是：

从根到叶找到满足条件的起始 data entry。
沿叶节点顺序扫描满足条件的 data entry。
根据 data entry 中的 rid 访问数据元组。

主要代价不在“找到叶节点”，因为通常只需 2-3 次 I/O；真正的差异来自索引是否聚集：

情况	读取结果元组的代价
聚集索引	满足条件的数据页通常连续，范围查询代价接近结果页数
非聚集索引	数据页分散，最坏接近每条结果一次 I/O

例如 rname < 'c%' 返回 10% 的 Reserves：

聚集索引：约访问 100 个数据页。
非聚集索引：最坏可能访问 10000 次记录级随机 I/O。
如果先对 page id 排序，可避免重复读同一页，最坏约 1000 页。

2.3.4 使用 Hash 索引

Hash 索引适合 等值选择，不适合范围查询。执行过程是：

根据 Hash 函数找到桶。
在桶中检查 data entry。
根据 rid 访问数据页。

如果索引非聚集，且结果较多，访问结果元组时仍可能产生大量随机 I/O。对 page id 排序可以减少重复读取。

2.4 General Selection 操作

一般选择条件是由逻辑连接词 \(\land\) 和 \(\lor\) 组成的表达式，通常可以用 CNF（Conjunctive Normal Form，合取范式） 描述：

一个 CNF 是多个 conjunct 用 \(\land\) 连接。
一个 conjunct 可以是多个 term 用 \(\lor\) 连接。
term 形式通常是 attr op value 或 attr1 op attr2。

例如：

\[ (day<8/9/94 \land rname='Joe') \lor bid=5 \lor sid=3 \]

可变换为：

\[ (day<8/9/94 \lor bid=5 \lor sid=3) \land (rname='Joe' \lor bid=5 \lor sid=3) \]

2.4.1 复合索引匹配规则

设条件为：

\[ rname='Joe' \land bid=5 \land sid=3 \]

复合索引能否使用，取决于索引类型和属性顺序：

索引	能否支持条件	说明
Hash(`<rname,bid,sid>`)	支持完整三属性等值查询	但不能直接支持只给 `<rname,bid>` 的前缀查询
B+ 树(`<rname,bid,sid>`)	支持完整查询，也支持 `<rname,bid>` 前缀	不适合只给 `bid=5 AND sid=3`
Hash/B+ 树(`<bid,sid>`)	支持 `bid=5 AND sid=3`	之后还需检查 `rname`

关键辨析：B+ 树复合索引通常支持最左前缀；Hash 复合索引通常要求完整键值匹配。

2.4.2 不含 disjunction 的选择

如果选择条件没有 \(\lor\)，可以：

文件扫描并检查所有 conjunct。
选择过滤性最强的 primary conjunct，通过索引先取候选元组，再用剩余条件筛选。
如果多个索引都能提供候选 rid 集合，可以分别取出 rid，再做交集。

实际系统中 rid 集合交操作可能使用位图、Hash Join、Bloom filter 或索引连接等方法。

2.4.3 包含 disjunction 的选择

如果条件中有 \(\lor\)，处理更复杂。关键原则是：

若某个 disjunct 无法使用索引且需要全表扫描，则整个 \(\lor\) 条件往往难以避免全表扫描。
若每个 disjunct 都有索引支持，可以分别通过索引找候选集合，再做并集。
若外层还有强选择条件，例如：

\[ (day<8/9/94 \lor rname='Joe') \land sid=3 \]

可以先利用 sid=3 的索引缩小候选集，再检查前半部分。

2.5 Projection 操作

投影操作如：

1 2	SELECT DISTINCT R.sid, R.bid FROM Reserves R;

对应：

\[ \pi_{sid,bid}(Reserves) \]

投影有两个任务：

去掉不需要的属性。
如果有 DISTINCT，删除重复元组。

2.5.1 基于排序的投影

基本步骤：

扫描关系 \(R\)，生成只包含目标属性的中间结果。
对中间结果排序。
扫描排序结果，比较相邻元组并去重。

设原表大小为 \(M\) 页，投影后的中间结果为 \(T\) 页，则基础代价包括：

扫描并写出中间结果：\(M+T\)。
排序中间结果：取决于外排序代价。
扫描排序结果去重：\(T\)。

例如，Reserves 为 1000 页，投影后 sid+bid 长度为原记录的 \(10/40=\frac{1}{4}\)，所以 \(T=250\) 页。直接方法代价为：

\[ 1000+250+2\times2\times250+250=2500 \]

若有 20 页缓冲区，可将投影写出与排序 Pass 0 合并，并在 merge 时去重，总代价可降为约 1500。

举一个小例子。假设原关系 Reserves 中有如下 6 条记录：

sid	bid	day
22	101	10/10
31	101	10/11
22	101	10/12
58	103	11/12
31	102	10/13
31	101	10/14

执行：

1 2	SELECT DISTINCT sid, bid FROM Reserves;

第一步先扫描原表，只保留投影属性 sid 和 bid，得到中间结果：

1	(22,101), (31,101), (22,101), (58,103), (31,102), (31,101)

第二步对中间结果按 (sid,bid) 排序：

1	(22,101), (22,101), (31,101), (31,101), (31,102), (58,103)

第三步顺序扫描排序结果，只要当前元组和前一个元组相同，就丢弃当前元组。最终得到：

1	(22,101), (31,101), (31,102), (58,103)

排序方法去重的关键是：重复元组在排序后会相邻出现，因此只需要比较相邻元组即可删除重复项。

2.5.2 基于 Hashing 的投影

Hash 投影分两阶段：

分区阶段：扫描输入，把投影后的元组用 Hash 函数分到 \(B-1\) 个分区。
去重阶段：逐个读取分区，在内存中用另一个 Hash 函数去重。

如果第二阶段每个分区都能放入内存：

\[ \text{总代价}=M+2T \]

对示例：

\[ 1000+2\times250=1500 \]

仍然使用上面的投影中间结果：

1	(22,101), (31,101), (22,101), (58,103), (31,102), (31,101)

假设内存中可以使用 3 个输出分区，即分区阶段把元组分到 partition0、partition1、partition2。为了便于说明，设 Hash 函数按 sid mod 3 分区：

(22,101) -> 22 mod 3 = 1 -> partition1
(31,101) -> 31 mod 3 = 1 -> partition1
(22,101) -> 22 mod 3 = 1 -> partition1
(58,103) -> 58 mod 3 = 1 -> partition1
(31,102) -> 31 mod 3 = 1 -> partition1
(31,101) -> 31 mod 3 = 1 -> partition1

这个 Hash 函数在这个小例子里分布很差，所有元组都落到同一个分区。为了展示正常分区效果，也可以设 Hash 函数按 (sid+bid) mod 3 分区：

(22,101) -> 123 mod 3 = 0 -> partition0
(31,101) -> 132 mod 3 = 0 -> partition0
(22,101) -> 123 mod 3 = 0 -> partition0
(58,103) -> 161 mod 3 = 2 -> partition2
(31,102) -> 133 mod 3 = 1 -> partition1
(31,101) -> 132 mod 3 = 0 -> partition0

分区阶段结束后：

1
2
3

partition0: (22,101), (31,101), (22,101), (31,101)
partition1: (31,102)
partition2: (58,103)

第二阶段逐个读取分区，在内存 Hash 表中删除重复元组：

处理 partition0:
  读入 (22,101)，Hash 表中没有，保留
  读入 (31,101)，Hash 表中没有，保留
  读入 (22,101)，Hash 表中已有，丢弃
  读入 (31,101)，Hash 表中已有，丢弃

处理 partition1:
  保留 (31,102)

处理 partition2:
  保留 (58,103)

最终结果仍然是：

1	(22,101), (31,101), (31,102), (58,103)

Hash 方法去重的关键是：相同的投影元组一定会被 Hash 到同一个分区，所以只要在每个分区内部去重，就不会漏掉跨分区重复项。

2.5.3 排序投影与 Hash 投影比较

方法	优点	局限
排序投影	结果有序；对小内存和数据倾斜更稳健	排序 I/O 可能较高
Hash 投影	内存足够且分布均匀时效率高	数据倾斜或分区过大时可能退化
索引投影	若所需属性都在索引中，可不访问数据表	依赖覆盖索引

2.6 Join 操作

连接例子：

1
2
3

SELECT *
FROM Reserves R, Sailors S
WHERE R.sid = S.sid;

连接可视为笛卡尔积后再选择，但实际执行不会真的先生成完整笛卡尔积，因为那会极其昂贵。

设：

\(R\) 有 \(M\) 页，每页 \(P_R\) 个元组。
\(S\) 有 \(N\) 页，每页 \(P_S\) 个元组。

下面各 Join 例子都使用同一组小数据。假设要执行：

1
2
3

SELECT R.sid, S.sname, R.bid
FROM Reserves R, Sailors S
WHERE R.sid = S.sid;

Sailors 表：

sid	sname
22	Dustin
31	Lubber
58	Rusty

Reserves 表：

sid	bid
22	101
31	102
22	103
44	104
58	105

正确 Join 结果应为：

(22, Dustin, 101)
(31, Lubber, 102)
(22, Dustin, 103)
(58, Rusty, 105)

Reserves 中的 (44,104) 找不到 sid=44 的 Sailors 元组，因此不会出现在结果中。

2.6.1 简单嵌套循环 Join

伪代码思想：

for each tuple r in R:
  for each tuple s in S:
    if r.i == s.j:
      output <r, s>

若 \(R\) 为 outer，\(S\) 为 inner，逐元组扫描代价为：

\[ M + P_R \times M \times N \]

对 \(M=1000, P_R=100, N=500\)：

\[ 1000 + 100 \times 1000 \times 500 = 1000 + 5\times10^7 \]

优化方式：

一次读入 outer 的一页，而不是一个元组，代价可近似为 \(M+MN\)。
选择较小关系作为 outer，减少 outer 循环次数。

用上面的小数据举例，令 Reserves 为 outer，Sailors 为 inner。简单嵌套循环会对每条 Reserves 元组完整扫描一遍 Sailors：

外层 R=(22,101):
  比较 S=(22,Dustin) -> sid 相等，输出 (22,Dustin,101)
  比较 S=(31,Lubber) -> 不相等
  比较 S=(58,Rusty)  -> 不相等

外层 R=(31,102):
  比较 S=(22,Dustin) -> 不相等
  比较 S=(31,Lubber) -> sid 相等，输出 (31,Lubber,102)
  比较 S=(58,Rusty)  -> 不相等

外层 R=(22,103):
  再次从头扫描 Sailors
  找到 S=(22,Dustin)，输出 (22,Dustin,103)

外层 R=(44,104):
  扫完整个 Sailors，没有匹配结果

外层 R=(58,105):
  扫描 Sailors，找到 S=(58,Rusty)，输出 (58,Rusty,105)

这个例子里有 5 条 Reserves、3 条 Sailors，所以会做 \(5\times3=15\) 次元组比较。它的特点是非常直接，但 inner 表会被反复扫描。

2.6.2 块嵌套循环 Join

块嵌套循环连接（block nested loop join）每次将 \(B-2\) 页 outer 关系读入内存，1 页用于 inner 输入，1 页用于输出。代价为：

\[ M+\left\lceil \frac{M}{B-2} \right\rceil N \]

对 \(M=1000, N=500, B=100\)：

\[ 1000+\left\lceil \frac{1000}{98}\right\rceil \times 500 \approx 1000+10\times500=6000 \]

如果将较小的 Sailors 作为 outer：

\[ 500+\left\lceil \frac{500}{98}\right\rceil \times 1000 \approx 5500 \]

内存中的 outer block 可以建 Hash 表，以加快与 inner 页元组的匹配，但这主要降低 CPU 代价，I/O 公式仍由扫描次数决定。

用小数据举例，假设内存一次可以放入 2 条 outer 元组作为一个 block。把 Reserves 分成 3 个 block：

1
2
3

Block 1: (22,101), (31,102)
Block 2: (22,103), (44,104)
Block 3: (58,105)

执行时每次读入一个 Reserves block，然后扫描整个 Sailors：

读入 Block 1:
  扫描 S=(22,Dustin)，匹配 R=(22,101)，输出 (22,Dustin,101)
  扫描 S=(31,Lubber)，匹配 R=(31,102)，输出 (31,Lubber,102)
  扫描 S=(58,Rusty)，无匹配

读入 Block 2:
  扫描 S=(22,Dustin)，匹配 R=(22,103)，输出 (22,Dustin,103)
  扫描 S=(31,Lubber)，无匹配
  扫描 S=(58,Rusty)，无匹配

读入 Block 3:
  扫描 S=(22,Dustin)，无匹配
  扫描 S=(31,Lubber)，无匹配
  扫描 S=(58,Rusty)，匹配 R=(58,105)，输出 (58,Rusty,105)

和简单嵌套循环相比，块嵌套循环不是“每条 outer 元组扫描一次 inner”，而是“每个 outer block 扫描一次 inner”。如果 block 越大，inner 被重复扫描的次数越少。CPU 比较次数未必降低特别多，它真正省的是 inner 表反复从磁盘读入的 I/O 代价。

2.6.3 索引嵌套循环 Join

索引嵌套循环连接（index nested loop join）要求 inner 关系在连接属性上有索引。执行方式是：

1
2
3

for each tuple r in R:
  use index on S.j to find tuples s where s.j = r.i
  output matches

其代价可理解为：

\[ \text{扫描 outer 的代价} + \text{outer 元组数} \times \text{每次索引查找及取数代价} \]

如果 inner 索引是 B+ 树，定位叶节点通常 2-4 次 I/O；如果是 Hash 索引，通常 1-2 次 I/O。若索引非聚集，取数据元组的随机 I/O 可能很高。

如果 Sailors.sid 上有 Hash 索引，且 sid 是键，每个 Reserves 元组最多匹配一个 Sailors 元组，则代价约为：

\[ 1000 + 100000 \times 1.2 \]

其中 \(100000\) 是 Reserves 的元组数。

用小数据举例，仍令 Reserves 为 outer，并假设 Sailors.sid 上有 Hash 索引：

Sailors.sid 的索引：
22 -> (22,Dustin)
31 -> (31,Lubber)
58 -> (58,Rusty)

执行过程变成：

读 R=(22,101):
  用 sid=22 查索引 -> 找到 (22,Dustin)
  输出 (22,Dustin,101)

读 R=(31,102):
  用 sid=31 查索引 -> 找到 (31,Lubber)
  输出 (31,Lubber,102)

读 R=(22,103):
  用 sid=22 查索引 -> 找到 (22,Dustin)
  输出 (22,Dustin,103)

读 R=(44,104):
  用 sid=44 查索引 -> 没有结果

读 R=(58,105):
  用 sid=58 查索引 -> 找到 (58,Rusty)
  输出 (58,Rusty,105)

这里不再反复扫描完整 Sailors，而是对每条 outer 元组做一次索引查找。若 outer 很小、inner 索引选择性高，这种方法通常很快；但如果索引非聚集且匹配结果很多，随机访问数据页的代价可能很高。

2.6.4 Sort-Merge Join

Sort-Merge Join 适合等值连接，特别是输入已排序或需要输出有序结果时。步骤：

如果 \(R\) 未按连接属性排序，则排序 \(R\)。
如果 \(S\) 未按连接属性排序，则排序 \(S\)。
用两个指针顺序扫描两个有序关系，找到连接属性相同的分组并输出匹配结果。

代价包括：

\[ \text{sort}(R)+\text{sort}(S)+M+N \]

当 \(M=1000, N=500, B=100\) 时，排序代价为：

\[ 2\times2\times1000 + 2\times2\times500 = 6000 \]

merge 阶段：

\[ 1000+500=1500 \]

总代价为 7500。

如果排序的最后一次 merge 可以和 Join 的 merge 合并，还能进一步减少 I/O。

用小数据举例，先分别按 sid 排序：

Reserves 按 sid 排序：
(22,101), (22,103), (31,102), (44,104), (58,105)

Sailors 按 sid 排序：
(22,Dustin), (31,Lubber), (58,Rusty)

然后用两个指针从前往后扫描：

R 指向 sid=22，S 指向 sid=22:
  相等。R 中 sid=22 的分组是 (22,101), (22,103)
  S 中 sid=22 的分组是 (22,Dustin)
  输出 (22,Dustin,101), (22,Dustin,103)

R 指向 sid=31，S 指向 sid=31:
  相等，输出 (31,Lubber,102)

R 指向 sid=44，S 指向 sid=58:
  44 < 58，移动 R 指针，跳过 (44,104)

R 指向 sid=58，S 指向 sid=58:
  相等，输出 (58,Rusty,105)

Sort-Merge Join 的关键是：两个输入已经按连接属性排序后，不需要反复回头扫描；指针整体向前移动即可。若某个 sid 在两边都有多个元组，则需要对这两个相同 sid 的分组做局部匹配。

2.6.5 Hash Join

Hash Join 分为两个阶段：

Partitioning 阶段：对两个关系的连接属性使用同一个 Hash 函数分区。能连接的元组必定落在同编号分区。
Probing 阶段：逐个处理对应分区。通常把较小分区装入内存建 Hash 表，再扫描另一个分区并探测匹配。

若分区能放入内存，代价为：

\[ 2(M+N)+(M+N)=3(M+N) \]

对 \(M=1000, N=500\)：

\[ 3(1000+500)=4500 \]

如果某个分区太大，需再次分区。若缓冲区足够大，可以使用 Hybrid Hash Join：分区时保留一个分区在内存中，读另一个关系时直接完成该分区的 probing，从而减少一部分写出和读回。

用小数据举例，设 Hash 函数为：

\[ h(sid)=sid \bmod 3 \]

先进行 Partitioning 阶段。对 Reserves 分区：

(22,101) -> 22 mod 3 = 1 -> R1
(31,102) -> 31 mod 3 = 1 -> R1
(22,103) -> 22 mod 3 = 1 -> R1
(44,104) -> 44 mod 3 = 2 -> R2
(58,105) -> 58 mod 3 = 1 -> R1

对 Sailors 分区：

1
2
3

(22,Dustin) -> 22 mod 3 = 1 -> S1
(31,Lubber) -> 31 mod 3 = 1 -> S1
(58,Rusty)  -> 58 mod 3 = 1 -> S1

得到：

R1: (22,101), (31,102), (22,103), (58,105)
R2: (44,104)

S1: (22,Dustin), (31,Lubber), (58,Rusty)

Probing 阶段只需要比较同编号分区。比如处理 R1 和 S1 时，先把较小的 S1 放入内存 Hash 表：

内存 Hash 表：
22 -> (22,Dustin)
31 -> (31,Lubber)
58 -> (58,Rusty)

然后扫描 R1：

R=(22,101) -> 查 22 -> 输出 (22,Dustin,101)
R=(31,102) -> 查 31 -> 输出 (31,Lubber,102)
R=(22,103) -> 查 22 -> 输出 (22,Dustin,103)
R=(58,105) -> 查 58 -> 输出 (58,Rusty,105)

R2 中的 (44,104) 只会和 S2 比较；由于 S2 为空，所以没有输出。Hash Join 的关键是：能连接的元组一定会落到同一个分区，因此不同分区之间不需要互相比较。

2.6.6 Join 算法比较

Join 算法	适用条件	优点	风险或局限
简单嵌套循环	无索引、实现简单	通用	代价极高
块嵌套循环	有一定缓冲区	比简单嵌套循环大幅减少 inner 扫描次数	内存不足时仍要多次扫 inner
索引嵌套循环	inner 连接属性有索引	outer 很小或索引选择性高时很好	非聚集索引可能随机 I/O 很高
Sort-Merge Join	等值连接、输入已排序、结果需有序	对数据倾斜较稳健，输出有序	排序代价高
Hash Join	等值连接、分布较均匀、内存足够	通常 I/O 代价低	不适合非等值连接；数据倾斜会影响分区

对于条件如 \(R.rname < S.sname\) 的非等值连接，Hash Join 和普通 Sort-Merge Join 不适用，索引嵌套循环可能更合适。

用一个选择算法的例子来总结。假设查询仍是：

1
2
3

SELECT R.sid, S.sname, R.bid
FROM Reserves R, Sailors S
WHERE R.sid = S.sid;

如果 Sailors.sid 上有 Hash 索引，且 Reserves 经过选择后只剩很少几条记录，那么 索引嵌套循环 Join 很合适，因为每条 Reserves 记录只需查一次索引。

如果两个表都很大、没有可用索引、连接条件是等值连接，并且内存足够让分区较好地放入缓冲区，那么 Hash Join 往往更合适，因为它通常只需要固定几遍扫描。

如果两个输入本来已经按 sid 排序，或者后续还需要按 sid 有序输出，那么 Sort-Merge Join 很有吸引力，因为它可以利用已有顺序，并产生有序结果。

如果没有索引、内存也比较小，但还能一次放入若干页 outer 关系，那么 块嵌套循环 Join 通常比简单嵌套循环更好，因为它减少了 inner 表的重复扫描次数。

2.7 集合操作与聚集操作

集合操作包括：

\[ R \cup S,\quad R \cap S,\quad R \times S,\quad R-S \]

其中交集和笛卡尔积可视为特殊 Join；并集和差集的关键是识别两个关系中相同元组，常用排序或 Hash 方法实现。

SQL-92 中常见聚集包括 AVG、MIN、MAX、SUM、COUNT。普通聚集通常扫描全表并维护少量状态：

聚集	需要维护的信息
`SUM`	当前总和
`AVG`	当前总和与计数
`COUNT`	计数
`MIN`	当前最小值
`MAX`	当前最大值

GROUP BY 需要先按分组属性聚类，可用：

排序方法：按 group-by 属性排序后逐组聚集。
Hash 方法：按 group-by 属性哈希分区并维护组状态。
索引方法：如果 group-by 属性上有索引，或所需属性都在索引中，可直接利用索引顺序或覆盖索引。

2.8 缓冲区对查询执行的影响

缓冲区大小对算法选择影响非常大。典型影响包括：

外排序中，\(B\) 越大，pass 数越少。
块嵌套循环中，\(B\) 越大，outer block 越大，inner 扫描次数越少。
Hash Join 中，\(B\) 决定分区是否能放入内存。
非聚集索引访问数据页时，如果缓冲区太小且访问顺序混乱，会造成重复读页。

缓冲区替换策略也会影响执行。例如简单 nested loop join 中，如果 inner 关系不能全放入缓冲区，LRU 可能导致大量无效换入换出；某些访问模式下 MRU 反而更合适。对于 index nested loop join，如果 inner 索引非聚集，可以先按 outer 产生的 page id 排序，减少 inner 数据页重复读取。

3 查询优化简介

3.1 查询优化器的任务

同一个 SQL 查询可以有多种等价执行方式。查询优化器的任务是：

根据 SQL 生成关系代数表达式。
枚举可能的访问计划。
估算每个计划的执行代价。
选择代价最低或足够好的计划。

一个访问计划不仅描述关系代数树，还要在每个节点上标明：

关系访问方法，如 file scan、B+ 树索引、Hash 索引。
操作执行算法，如 block nested loop join、sort-merge join、hash join。
是否流水线执行（pipelined / on-the-fly）或物化中间结果。

3.2 流水线执行与物化

如果一个操作的结果直接传给下一个操作，不生成临时表，称为 流水线执行（pipelined evaluation / on-the-fly）。例如连续选择、选择后投影、某些连续连接都可以流水线。

如果一个操作先把结果写成中间表，再由父操作读取，称为 物化（materialization）。物化会增加写出和读回中间结果的 I/O，但有时是必要的，例如排序、Hash 分区或某些阻塞算子。

执行器通常提供迭代器接口：

接口	作用
`Open`	初始化算子并分配缓冲区
`Get_next`	产生下一个结果元组
`Close`	释放资源

这个接口天然支持流水线：父算子调用子算子的 Get_next，逐步拉取结果。

3.2.1 流水线执行的例子

举一个流水线执行的例子：

1
2
3

SELECT S.sname
FROM Sailors S
WHERE S.rating > 5;

对应的逻辑操作是：

\[ \pi_{sname}(\sigma_{rating>5}(Sailors)) \]

如果采用流水线方式，执行过程可以是：

File Scan 读出一条 Sailors 元组
  -> Selection 立刻判断 rating > 5
    -> 如果满足，Projection 立刻取出 sname
      -> 返回给用户或上层算子

例如 Sailors 表为：

sid	sname	rating
22	Dustin	7
31	Lubber	4
58	Rusty	10

流水线执行时：

1
2
3

读 (22,Dustin,7)  -> rating>5 成立 -> 立刻输出 Dustin
读 (31,Lubber,4)  -> rating>5 不成立 -> 丢弃
读 (58,Rusty,10)  -> rating>5 成立 -> 立刻输出 Rusty

这里不会先把所有满足 rating>5 的元组写成临时表，再做投影；每条元组被读出后就沿着算子链向上流动。

3.2.2 物化的例子

再举一个物化的例子：

1
2
3

SELECT S.rating, COUNT(*)
FROM Sailors S
GROUP BY S.rating;

如果采用基于排序的 GROUP BY，执行过程通常需要先把输入按 rating 排好序。排序是一个 阻塞操作（blocking operator）：它必须先看到足够多甚至全部输入，才能产生正确的有序输出。

假设 Sailors 表为：

sid	sname	rating
22	Dustin	7
31	Lubber	4
58	Rusty	7
44	Guppy	4

基于排序的物化过程可以是：

第一步：扫描 Sailors，取出 group-by 需要的 rating
中间结果：[7, 4, 7, 4]

第二步：把中间结果排序并写成临时结果
临时结果：[4, 4, 7, 7]

第三步：扫描临时结果，按相邻相同 rating 聚集
rating=4 -> count=2
rating=7 -> count=2

这里排序结果需要先形成一个中间状态，父算子不能在读到第一条元组时就立刻知道每个 rating 的最终 COUNT(*)。因此这种执行方式就是物化，或者至少包含一个必须暂存大量中间结果的阻塞阶段。

3.3 System R 优化器

System R 是第一个关系数据库管理系统，其优化器对后来的 DBMS 影响很大。它的主要特点包括：

使用系统统计信息估计访问计划代价。
主要考虑二元 Join，并用启发式方法减少候选计划数量。
不优化嵌套查询。
投影通常不做重复元组删除。
代价模型同时考虑 CPU 和 I/O，但这里的例子主要关注 I/O。

System R 风格优化器的核心思想是：用统计信息估计中间结果大小，再用代价模型比较不同计划。

3.4 系统数据字典

DBMS 的系统数据字典（system catalog / catalog）存储数据库对象及统计信息。优化器依赖这些信息估算代价。

对关系，数据字典记录：

关系名、属性名、属性类型。
索引名、约束描述。
元组数量、页数量。

对索引，数据字典记录：

索引名。
索引结构类型。
索引属性。
是否聚集。
不同键值数量、索引大小、高度、取值范围等。

统计信息越准确，优化器越容易选择正确计划。

举例来说，假设数据库里有两张表：

1 2	Sailors(sid, sname, rating, age) Reserves(sid, bid, day, rname)

3.4.1 描述关系的 catalog 表

系统数据字典中可能会有一张描述“关系”的 catalog 表，内容类似：

relname	tuple_count	page_count	record_size
Sailors	40000	500	50 bytes
Reserves	100000	1000	40 bytes

优化器看到这些信息后，就知道 Reserves 比 Sailors 更大。如果要做 block nested loop join，它会倾向于考虑把较小的 Sailors 放在 outer 位置，因为这样 outer block 数量可能更少。

3.4.2 描述属性的 catalog 表

还可能有一张描述“属性”的 catalog 表：

relname	attrname	type	length	low_value	high_value	num_distinct
Sailors	sid	integer	4	1	60000	40000
Sailors	rating	integer	4	1	10	10
Reserves	bid	integer	4	1	500	500
Reserves	sid	integer	4	1	60000	30000

如果查询条件是：

1	WHERE S.rating = 5

优化器可以用 num_distinct=10 粗略估计：

\[ RF(rating=5)=\frac{1}{10} \]

也就是说，Sailors 的 40000 条记录中，大约有 4000 条满足条件。如果查询条件是：

1	WHERE R.bid = 100

优化器可以用 num_distinct=500 估计：

\[ RF(bid=100)=\frac{1}{500} \]

所以 Reserves 的 100000 条记录中，大约有 200 条满足条件。这个估计会影响优化器是否选择索引访问。

3.4.3 索引 catalog

索引 catalog 可能类似：

index_name	relname	attrs	index_type	clustered	height	num_keys
idx_sailors_sid	Sailors	sid	Hash	yes	-	40000
idx_sailors_rating	Sailors	rating	B+Tree	no	3	10
idx_reserves_bid	Reserves	bid	B+Tree	yes	3	500
idx_reserves_sid	Reserves	sid	Hash	no	-	30000

例如查询：

1
2
3

SELECT *
FROM Reserves R
WHERE R.bid = 100;

优化器看到 idx_reserves_bid 是建在 bid 上的聚集 B+ 树索引，并且 bid=100 预计只返回约 200 条记录，就可能选择该索引，而不是扫描 1000 页的整个 Reserves 表。

再看 Join 查询：

SELECT *
FROM Reserves R, Sailors S
WHERE R.sid = S.sid
  AND R.bid = 100;

优化器可能根据 catalog 做出如下判断：

先用 idx_reserves_bid 找到 bid=100 的少量 Reserves 元组。
对每条结果，用 idx_sailors_sid 到 Sailors 中查对应水手。
因为 Sailors.sid 是高选择性键值索引，所以 index nested loop join 可能很便宜。

如果 catalog 统计信息过期，例如 bid=100 实际上有 50000 条记录，但 catalog 仍估计只有 200 条，那么优化器就可能误选 index nested loop join，导致大量随机 I/O。这也是为什么实际 DBMS 需要定期更新统计信息。

3.5 不同访问计划的代价差异

示例：

SELECT S.sname
FROM Reserves R, Sailors S
WHERE R.sid = S.sid
  AND R.bid = 100
  AND S.rating > 5;

原始关系代数可写成：

\[ \pi_{sname}(\sigma_{bid=100 \land rating>5}(Reserves \Join _{sid=sid} Sailors)) \]

如果直接对 Reserves 和 Sailors 做简单嵌套循环连接，代价可能为：

\[ 1000+1000\times500=501000 \]

但若先下推选择，假设：

Reserves 选择结果为 10 页。
Sailors 选择结果为 250 页。
缓冲区为 5 页。

采用排序并 Sort-Merge Join：

\[ (1000+10+500+250)+(40+2000+260)=4060 \]

采用 block nested loop join：

\[ 10 + 4 \times 250 = 1010 \]

总计：

\[ 1000+10+500+250+1010=2770 \]

如果能利用索引和流水线执行，例如 Reserves.bid 上有聚集 Hash 索引，Sailors.sid 上有 Hash 索引，总代价可能降到约：

\[ 10 + 1.2 \times 1000 = 1210 \]

这个例子说明：选择下推、合适的 Join 算法、索引利用和避免不必要物化，是查询优化的关键。

4 一个典型的关系查询优化器

4.1 SQL 查询块与关系代数转换

查询优化器通常先把 SQL 分解为多个 查询块（query block）。一个查询块是不含嵌套的查询语句，具有唯一的 SELECT、FROM、WHERE、GROUP BY、HAVING 子句。

例如：

SELECT S.sid, MIN(R.day)
FROM Sailors S, Reserves R, Boats B
WHERE S.sid = R.sid
  AND R.bid = B.bid
  AND B.color = 'red'
  AND S.rating = (SELECT MAX(S2.rating) FROM Sailors S2)
GROUP BY S.sid
HAVING COUNT(*) > 2;

可拆成：

嵌套块：SELECT MAX(S2.rating) FROM Sailors S2
外部块：主查询，其中 S.rating 与嵌套块结果比较。

外部块可转换为带扩展操作的关系代数：

\[ \pi_{S.sid,MIN(R.day)}( HAVING_{COUNT(*)>2}( GROUP BY_{S.sid}( \sigma_{S.sid=R.sid \land R.bid=B.bid \land B.color='red' \land S.rating=value} (Sailors \times Reserves \times Boats)))) \]

4.2 访问计划代价估算

估算一个访问计划时要考虑：

每个操作本身的执行代价。
子结果是流水线输入还是临时表输入。
每个操作输出多少页、多少元组。
输出是否已有序，能否帮助父节点执行 GROUP BY、ORDER BY 或 Sort-Merge Join。

结果大小由两个因素决定：

返回属性的长度。
WHERE 条件带来的 Reduction Factor（缩减因子）。

缩减因子 可以理解成：一个查询条件会把原表“缩小到原来的多少比例”。如果一个表有 10000 条记录，某个条件的缩减因子是 \(0.1\)，那优化器就估计结果大约有 \(1000\) 条记录。

比如有一个查询条件是 WHERE rating = 5。如果 rating 一共有 10 种可能取值，并且假设分布均匀，那么大约只有十分之一的记录满足条件，因此 \(RF(rating=5)=\frac{1}{10}\)。

4.2.1 Reduction Factor

System R 风格估计可以写成：

条件	Reduction Factor	解释
`Column = value` 且有索引	\(1/NKeys(I)\)	用索引统计信息中的不同键值数估计命中比例。例如 `rating` 有 10 个不同取值，则 `rating=5` 约留下 \(1/10\) 的记录。
`Column = value` 且无索引	估计为 \(1/10\)	没有索引或更细统计信息时，System R 使用经验值粗略估计。
`Column1 = Column2` 且两列有索引	\(1/\max(NKeys(I_1), NKeys(I_2))\)	常用于等值 Join，如 `R.sid=S.sid`。若 `R.sid` 有 30000 个不同值、`S.sid` 有 40000 个不同值，则 RF 约为 \(1/40000\)。
`Column1 = Column2` 且无索引	估计为 \(1/10\)	缺少索引统计信息时的经验估计，实际系统通常会尽量依赖 catalog 统计、直方图或采样提高精度。
`Column > value`	\((High(I)-value)/(High(I)-Low(I))\)	用属性取值范围估计范围谓词比例。例如 `age` 范围为 0 到 100，`age>60` 的 RF 约为 \((100-60)/(100-0)=0.4\)。
`Column IN (value list)`	`Column=value` 的缩减因子乘以列表长度	可近似看作多个等值条件的并集。例如 `rating IN (3,5,7)`，若 `rating` 有 10 个不同取值，则 RF 约为 \(3\times1/10=3/10\)。

4.2.2 直方图估计

为提高估计精度，DBMS 常使用 直方图（histogram）。直方图把属性取值范围分成若干桶，记录每个桶中的元组数量，并假设桶内均匀分布。

直方图类型	含义	特点
等宽直方图	每个桶覆盖相同取值范围	简单，但对倾斜分布不敏感
等深直方图	每个桶包含相近数量的元组	对倾斜分布描述更准确

举一个具体例子。假设 Sailors.rating 的取值范围是 1 到 10，但数据分布并不均匀：

rating	1	2	3	4	5	6	7	8	9	10
元组数	2	3	5	10	30	25	15	6	3	1

总元组数为 100。现在要估计：

1	WHERE rating > 6

真实结果是 rating=7,8,9,10 的元组数之和：

\[ 15+6+3+1=25 \]

所以真实选择率为：

\[ 25/100=0.25 \]

如果使用 等宽直方图，可以把 1 到 10 分成 5 个桶，每个桶覆盖 2 个取值：

桶	覆盖范围	桶内元组数
bucket1	1-2	\(2+3=5\)
bucket2	3-4	\(5+10=15\)
bucket3	5-6	\(30+25=55\)
bucket4	7-8	\(15+6=21\)
bucket5	9-10	\(3+1=4\)

估计 rating > 6 时，查询范围刚好覆盖 bucket4 和 bucket5，因此估计结果为：

\[ 21+4=25 \]

这次估计正好等于真实值。但如果查询是：

1	WHERE rating > 5

它会切到 bucket3 的内部。等宽直方图通常假设桶内均匀分布，因此 bucket3 覆盖 5 和 6，总数为 55，估计其中一半属于 rating=6：

\[ 55/2=27.5 \]

再加上 bucket4 和 bucket5：

\[ 27.5+21+4=52.5 \]

而真实结果是：

\[ 25+15+6+3+1=50 \]

误差来自桶内“均匀分布”的假设。若某个桶内部数据倾斜更严重，误差会更大。

如果使用 等深直方图，目标是让每个桶包含相近数量的元组，而不是覆盖相同取值范围。对于上面的数据，可以粗略分成：

桶	覆盖取值	桶内元组数
bucket1	1,2,3,4	\(2+3+5+10=20\)
bucket2	5	30
bucket3	6	25
bucket4	7,8,9,10	\(15+6+3+1=25\)

等深直方图会把高频值 rating=5 和 rating=6 单独放入桶中，因此能更清楚地描述数据倾斜。估计 rating > 6 时，直接取 bucket4：

\[ 25 \]

估计 rating > 5 时，直接取 bucket3 和 bucket4：

\[ 25+25=50 \]

这个例子说明：直方图不是只记录最小值和最大值，而是记录每个取值区间里大约有多少数据。等宽直方图实现简单，但如果热点值集中在某个桶内，估计可能不准；等深直方图更能反映倾斜分布，因此很多实际 DBMS 会使用等深或类似变体。

实际系统中，Oracle、DB2、Informix、Sybase、SQL Server 都使用不同形式的直方图，并对高频值、重复值或特殊分布做额外处理。

4.3 关系代数等价变换

查询优化依赖关系代数表达式的等价变换。两个表达式等价，当且仅当它们对任意数据库实例产生相同结果。

4.3.1 选择与投影

层叠选择：

\[ \sigma_{c_1 \land c_2 \land \cdots \land c_n}(R) \equiv \sigma_{c_1}(\sigma_{c_2}(\cdots(\sigma_{c_n}(R))\cdots)) \]

选择交换：

\[ \sigma_{c_2}(\sigma_{c_1}(R)) \equiv \sigma_{c_1}(\sigma_{c_2}(R)) \]

投影层叠：

\[ \pi_{a_1}(R) \equiv \pi_{a_1}(\pi_{a_2}(\cdots(\pi_{a_n}(R))\cdots)) \]

其中 \(a_1 \subseteq a_2 \subseteq \cdots \subseteq a_n\)。

4.3.2 叉乘与连接

交换律：

\[ R \times S \equiv S \times R \]

\[ R \Join S \equiv S \Join R \]

结合律：

\[ R \times (S \times T) \equiv (R \times S) \times T \]

\[ R \Join (S \Join T) \equiv (R \Join S) \Join T \]

这些规则允许优化器改变 Join 顺序。

4.3.3 选择、投影与连接的下推

选择与连接：

\[ R \Join_c S \equiv \sigma_c(R \times S) \]

如果条件 \(c\) 只涉及 \(R\) 的属性，则：

\[ \sigma_c(R \times S) \equiv (\sigma_c R) \times S \]

\[ \sigma_c(R \Join S) \equiv (\sigma_c R) \Join S \]

这就是 选择下推（selection pushdown） 的理论基础。它能提前缩小中间结果，是降低 Join 代价的主要手段。

投影也可下推，但必须保留后续操作需要的属性，包括连接属性、分组属性、输出属性等。

4.4 单关系查询访问计划

单关系查询的优化重点是：

是否使用索引。
使用哪个索引。
是否合并多个索引的 rid 集合。
是否利用索引顺序支持 GROUP BY 或 ORDER BY。
是否能只通过覆盖索引完成查询。

例子：

SELECT S.rating, COUNT(*)
FROM Sailors S
WHERE S.rating > 5
  AND S.age = 20
GROUP BY S.rating
HAVING COUNT(DISTINCT S.sname) > 2;

如果不使用索引：

扫描 Sailors：500 页。
选择和投影后写出中间结果，估计为 20 页。
对中间结果排序，代价约 \(3\times20=60\)。
总代价约 \(500+20+60=580\)。

如果使用索引，可能的访问路径包括：

访问路径	思路
单索引	选择过滤性最高的索引，再检查其他条件
多索引	分别用多个索引取 rid，求交集后访问数据页
排序索引	若索引顺序匹配 `GROUP BY`，可减少排序
覆盖索引	查询所需属性都在索引中，可避免访问数据表

这四类访问路径的区别可以展开如下。

4.4.1 单索引访问路径

单索引访问路径 是指优化器只选择一个最有用的索引来缩小候选集合，然后再对候选元组检查剩余条件。

仍以上面的查询为例：

1 2	WHERE S.rating > 5 AND S.age = 20

假设有两个索引：

1 2	idx_rating: 建在 rating 上的 B+ 树索引 idx_age: 建在 age 上的 Hash 索引

如果 catalog 估计：

1 2	rating > 5 会留下约 50% 的 Sailors age = 20 会留下约 10% 的 Sailors

那么 age=20 的过滤性更强，优化器可能选择：

用 idx_age 找出 age=20 的候选 rid
  -> 根据 rid 取出对应 Sailors 元组
    -> 再检查 rating > 5
      -> 对结果执行 GROUP BY rating

这里虽然查询里有两个条件，但真正用来访问数据的只有一个索引。另一个条件作为 residual predicate，在取出候选元组后再判断。

4.4.2 多索引访问路径

多索引访问路径 是指优化器同时利用多个索引分别找候选 rid，然后对 rid 集合求交集，再访问数据页。

仍假设：

1 2	idx_rating: rating 上的 B+ 树索引 idx_age: age 上的 Hash 索引

查询条件为：

1 2	WHERE S.rating > 5 AND S.age = 20

执行思路可以是：

idx_rating 找到 rating>5 的 rid 集合：
R_rating = {r1, r2, r3, r4, r5, r6}

idx_age 找到 age=20 的 rid 集合：
R_age = {r2, r4, r8}

求交集：
R_rating ∩ R_age = {r2, r4}

只访问 r2 和 r4 所在的数据页

这样做的好处是：如果两个条件单独看都不算特别强，但合起来很强，多索引交集可以大幅减少真正访问的数据页。实际系统中，rid 集合可以用排序列表、位图、Hash 表、Bloom filter 等结构处理。

但多索引也有额外代价：需要扫描多个索引，还要合并 rid 集合。如果某个单索引已经足够过滤，额外使用另一个索引未必划算。

4.4.3 排序索引访问路径

排序索引访问路径 强调的不只是“过滤”，而是利用索引本身的顺序。B+ 树索引中的键值天然有序，如果查询后续需要 GROUP BY、ORDER BY 或 Sort-Merge Join，这个顺序可能很有价值。

例如查询：

SELECT S.rating, COUNT(*)
FROM Sailors S
WHERE S.rating > 5
GROUP BY S.rating;

如果 rating 上有 B+ 树索引，优化器可以沿着索引从 rating>5 的第一个位置开始顺序扫描：

rating=6 的元组连续出现
rating=7 的元组连续出现
rating=8 的元组连续出现
...

这样输入天然按 rating 分组，后面的 GROUP BY rating 可以边扫描边聚集：

1
2
3

看到一批 rating=6 -> 统计 count
看到一批 rating=7 -> 输出上一组，开始统计新组
看到一批 rating=8 -> 继续

因此排序索引的价值在于：它可能减少甚至避免额外排序。即使某个索引不是过滤性最强的索引，只要它能提供后续需要的 interesting order，优化器也可能保留这个计划作为候选。

4.4.4 覆盖索引访问路径

覆盖索引（covering index）访问路径 是指查询需要的所有属性都已经包含在某个索引中，因此可以只读索引，不访问原始数据表。

例如查询：

SELECT S.rating, S.sname
FROM Sailors S
WHERE S.rating > 5
  AND S.age = 20;

如果有一个复合 B+ 树索引：

1	idx_rating_sname_age = <rating, sname, age>

那么查询中涉及的属性只有：

1	rating, sname, age

这些属性都在索引项里。优化器可以：

沿 idx_rating_sname_age 找到 rating>5 的索引项
  -> 在索引项中直接检查 age=20
    -> 从索引项中直接取出 rating 和 sname
      -> 返回结果

整个过程不需要根据 rid 回表访问 Sailors 的数据页。覆盖索引尤其适合非聚集索引场景，因为非聚集索引回表可能产生大量随机 I/O；如果能只读索引，就能避免这部分代价。

不过覆盖索引也不是越多越好。索引越宽，维护成本越高，插入、删除、更新时需要同步维护更多索引页。因此实际系统会在查询性能和更新成本之间权衡。

4.5 多关系查询访问计划

多关系查询的主要难点是 Join 顺序选择。关系越多，可能的 Join 树越多，搜索空间爆炸。

Join 树常见两类：

Left-deep tree：每次把已有中间结果与一个基表连接。
Bushy tree：允许两个中间结果互相连接。

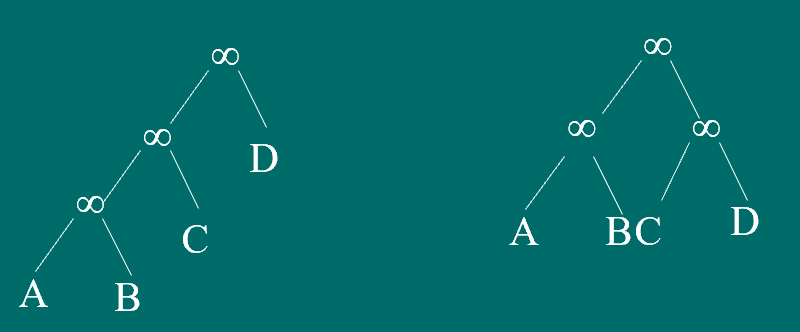

左图是 Left-deep-tree，右图是 Bushy tree。图中的 \(∞\) 应该是连接的意思。

System R 和许多商业系统偏向 left-deep tree，原因是：

候选计划数量较少。
更容易使用流水线执行。
中间结果物化代价较低。

Left-deep 枚举过程：

第一遍：枚举每个单关系的最佳访问计划，考虑选择、投影、索引和输出顺序。
第二遍：枚举两个关系的 Join 计划，把第一遍结果作为 outer，另一个关系作为 inner，考虑不同 Join 算法。
第三遍及以后：继续扩展到三个关系、四个关系，直到覆盖整个查询。
如果有 GROUP BY 和 HAVING，通常最后再考虑。

优化器不会保留所有计划，而是保留“有希望”的计划，例如代价最低的计划，以及具有有用输出顺序（interesting order）的计划。

4.5.1 两表 join 的例子

第一个例子是两表 Join：

SELECT S.sname
FROM Reserves R, Sailors S
WHERE R.sid = S.sid
  AND R.bid = 100
  AND S.rating > 5;

对应的逻辑树可以理解为：

           π sname
              |
         Join R.sid=S.sid
         /              \
σ bid=100(R)      σ rating>5(S)

假设索引情况如下：

Sailors:
  rating 上有非聚集 B+ 树索引
  sid 上有 Hash 索引

Reserves:
  bid 上有 B+ 树索引

Left-deep 枚举会分两遍做。

第一遍先看单个关系的访问计划：

对 Reserves:
  查询条件是 R.bid=100
  可以考虑使用 bid 上的 B+ 树索引
  得到 σ bid=100(R)

对 Sailors:
  查询条件是 S.rating>5
  可以考虑使用 rating 上的 B+ 树索引
  得到 σ rating>5(S)

这一步只是在为每张基表挑访问路径，并记录每个访问路径的代价、输出大小、输出是否有序等性质。

第二遍枚举两个关系的 Join 计划。优化器会考虑两个方向：

方案 A:
  outer = σ bid=100(Reserves)
  inner = Sailors

方案 B:
  outer = σ rating>5(Sailors)
  inner = Reserves

对于方案 A，Reserves 经过 bid=100 过滤后可能比较小。对每条外层 Reserves 元组，都需要找满足：

1	S.sid = R.sid

的 Sailors 元组。由于 Sailors.sid 上有 Hash 索引，优化器可能选择 index nested loop join：

用 Reserves.bid 的 B+ 树索引找到 bid=100 的 R 元组
  -> 对每条 R 元组，用 S.sid 的 Hash 索引查 Sailors
    -> 查到后再判断 S.rating>5
      -> 输出 S.sname

这里有一个细节：虽然第一遍中 Sailors.rating>5 可以用 rating 上的 B+ 树索引，但当 Sailors 作为 inner 且连接条件变成 sid=value 时，Sailors.sid 上的 Hash 索引反而更有用。也就是说，内关系此时要处理的是 sid=value 这样的等值查找，如果 sid 上有 Hash 索引，就可以用它替代 rating 上的 B+ 树索引。

对于方案 B，优化器也会考虑把 Sailors 作为 outer：

1
2
3

先用 Sailors.rating 的 B+ 树索引找 rating>5 的 S 元组
  -> 再和 Reserves 按 sid 连接
  -> 同时还要满足 R.bid=100

如果 Reserves.sid 上没有合适索引，而 Reserves.bid 上的索引更适合先做 bid=100，那么方案 B 未必便宜。优化器会比较这些候选方案的估计代价，最后保留代价最低的 left-deep 计划。

这个例子体现了 left-deep 枚举的核心：先为单表选择访问路径，再把一个已有结果作为 outer，不断接上一个基表作为 inner。inner 的访问方法要根据 Join 条件重新考虑，不一定沿用第一遍单表查询时的访问路径。

4.5.2 三表 join 的例子

第二个例子是三表 Join：

SELECT S.sid, COUNT(*) AS numrs
FROM Sailors S, Reserves R, Boats B
WHERE S.sid = R.sid
  AND R.bid = B.bid
  AND B.color = 'red'
GROUP BY S.sid;

逻辑上可以看成：

            GROUP BY S.sid
                   |
            Join S.sid=R.sid
            /              \
    Join R.bid=B.bid      Sailors
      /          \
σ color='red'(Boats)   Reserves

假设索引情况为：

Boats:
  color 上有 B+ 树索引或 Hash 索引

Reserves:
  bid 上有聚集 B+ 树索引

Sailors:
  sid 上有 B+ 树索引或 Hash 索引

Left-deep 枚举过程可以理解为：

第一遍枚举单表计划。

Boats 有选择条件 B.color='red'，所以可以用 color 上的索引先缩小结果。Sailors 和 Reserves 本身没有单表选择条件，文件扫描可能就是合理选择。
第二遍枚举两表 Join。

优化器会考虑：
1
2
3
4
σ color='red'(Boats) Join Reserves
Reserves Join Sailors
Sailors Join Reserves
...
对每个组合，还要考虑谁做 outer、谁做 inner，以及使用 nested loop、index nested loop、sort-merge、hash join 等哪种 Join 算法。
第三遍把两表 Join 结果继续作为 outer，再接上剩下的一个基表。

例如可能形成这样的 left-deep 计划：
1
((σ color='red'(Boats) Join Reserves) Join Sailors)
也可能形成：
1
((Sailors Join Reserves) Join σ color='red'(Boats))
优化器会根据中间结果大小、索引可用性、输出顺序和 Join 算法代价选择更便宜的方案。
最后再处理 GROUP BY S.sid。

如果前面的计划输出已经按 S.sid 有序，GROUP BY 可能受益；否则可能需要排序或 Hash 聚集。

这个三表例子说明：left-deep tree 不是随便固定一个 Join 顺序，而是在每一轮动态保留较优的局部计划，然后逐步扩展到包含所有关系的完整计划。

4.6 嵌套子查询优化

嵌套子查询分为非相关和相关两类。

4.6.1 非相关嵌套子查询

例：

1
2
3

SELECT S.sname
FROM Sailors S
WHERE S.rating = (SELECT MAX(S2.rating) FROM Sailors S2);

子查询不依赖外层元组，只需执行一次。优化器可先执行子查询，把结果作为常量带入外层查询。

另一个例子：

SELECT S.sname
FROM Sailors S
WHERE S.sid = (
  SELECT R.sid
  FROM Reserves R
  WHERE R.bid = 103
);

也可先执行子查询，或把子查询结果作为临时表，与外层查询连接。

4.6.2 相关嵌套子查询

例：

SELECT S.sname
FROM Sailors S
WHERE EXISTS (
  SELECT *
  FROM Reserves R
  WHERE R.bid = 103
    AND S.sid = R.sid
);

子查询引用了外层的 S.sid，因此称为 相关子查询（correlated subquery）。朴素执行会对外层每个元组执行一次子查询，代价很高。

常见优化是把它转换成非嵌套 Join：

SELECT S.sname
FROM Sailors S, Reserves R
WHERE S.sid = R.sid
  AND R.bid = 103;

这样就可以使用所有常规 Join 算法，而不是局限于 index nested loop。

4.7 其他查询优化方法

当关系数量较多时，传统枚举空间太大，可以考虑一些扩展方法：

基于规则的方法：使用启发式规则快速改写查询。
随机访问计划生成方法：在巨大搜索空间中随机或启发式搜索好计划。
带参数的查询优化：考虑参数值变化导致的不同最佳计划。
多查询优化：同时优化多个查询，复用公共子表达式或共享扫描。

5 Proactive Query Re-optimization 补充

SIGMOD 2005 的 Proactive Query Re-optimization 关注一个实际问题：传统优化器在统计信息不准确时，如何避免选错执行计划。

5.1 传统优化的问题

传统优化流程是：

Parsing。
Optimization。
Code generation。
Execution。

优化器通常先枚举计划，用统计信息估计每个计划代价，然后选择估计代价最低的计划。这种 plan-first-execute-next 方法强依赖统计估计准确性。

问题在于：由于数据倾斜、属性相关性或过期统计信息，优化器可能严重低估或高估中间结果大小。例如：

\(|R|=500MB\)
\(|S|=160MB\)
实际 \(|\sigma(R)|=300MB\)
优化器误估为 \(150MB\)
Buffer cache 为 \(200MB\)

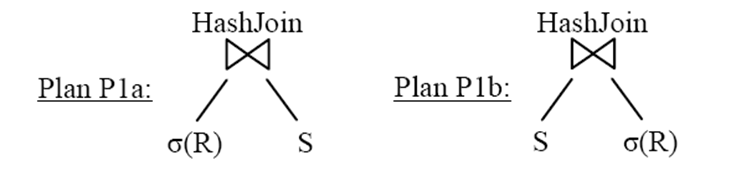

如果优化器以为 \(\sigma(R)\) 能放入内存，就可能选择依赖该假设的计划 P1a；但实际大小超过预期后，另一个计划 P1b 才更优。

5.2 Reactive Re-optimization

Reactive re-optimization 的思路是：

先用传统优化器选择计划。
执行过程中用 check operator 监测是否偏离估计。
如果发现计划明显次优，触发重新优化。

它的问题包括：

初始优化器可能选择高度依赖不确定统计信息的计划，导致很容易触发重优化。
如果原计划是流水线执行，重优化时已经完成的部分工作可能丢失。
执行中快速且准确收集统计信息并不容易。
重优化后仍可能因为新统计不准再次选错，导致 thrashing（激烈扭动，翻来覆去）。

5.3 Proactive Re-optimization 的核心思想

Proactive Re-optimization 不把统计信息看作单点估计，而用 bounding box（边界盒 / 区间不确定性） 表示估计不确定范围。

它的目标不是只找单点估计下最优的计划，而是找：

在整个不确定范围内都最优的计划。
或者在整个范围内都接近最优的 robust plan。
或者可以在执行中根据更准统计信息切换的 switchable plan。

这样可以减少重优化次数，避免大量流水线工作被丢弃。

5.4 Bounding Box 与不确定性

传统优化器使用单点估计，例如认为某个选择结果大小就是 \(150MB\)。Proactive 方法使用区间，例如 \([100MB, 350MB]\)。随着执行过程中采样和统计更准确，区间会逐渐变窄。

RIO 系统（即作者做的一个系统，用于验证他的想法）中，不确定性主要用于大小和选择率估计。每个估计值 \(E\) 会被分配一个不确定桶 \(U\)，\(U\) 取值从 0 到 6：

0 表示无不确定性。
6 表示非常高的不确定性。

系统根据 \((E,U)\) 计算 bounding box。论文中使用的简单规则是：

\[ B=[low,high] \]

\[ low=E(1-0.1U),\quad high=E(1+0.2U) \]

例如 \(E=160MB, U=1\)，则 \(B=[144MB,192MB]\)；如果 \(E=150MB, U=5\)，则 \(B=[75MB,300MB]\)。也就是说，\(U\) 越大，估计越不可靠，区间就越宽。

5.5 Robust Plan 与 Switchable Plan

对于一个 bounding box \(B\)，可能出现四种情况：

情况	含义
Single optimal plan	同一个计划在 \(B\) 内所有点都最优
Single robust plan	同一个计划虽不处处最优，但在 \(B\) 内都接近最优
Switchable plan	有一组计划，可推迟到统计更准后再选
None	没有单一稳健计划，也无法构造可切换计划

Switchable plan 是一组计划 \(S\)，满足：

对 \(B\) 内每个点，\(S\) 中至少有一个计划接近该点最优计划。
可以推迟到获得更准确统计信息后再决定执行哪个计划。
如果真实统计落在 \(B\) 内，切换时不会损失大量已完成工作。

5.6 RIO 的实现细节

RIO 的流程包括：

为输入大小和选择率估计计算 bounding box。
对每个 Join 子集（JS）和 interesting order（IO）组合尝试生成 switchable plan。
如果失败，则退回传统单点估计下的最优计划。

生成 seed plans 时，RIO 对每个候选计划考虑三种代价：

\(C_{LOW}\)：bounding box 左下角的代价。
\(C_{EST}\)：传统单点估计代价。
\(C_{HIGH}\)：bounding box 右上角的代价。

由此得到：

BestPlanLow
BestPlanEst
BestPlanHigh

之后判断：

如果三个 seed 是同一计划，则直接使用它。
如果不同但其中一个是 robust plan，则用该 robust plan。
如果可以由 seeds 构造 switchable plan，则构造之。
如果都不行，则使用 BestPlanEst。

为了支持主动重优化，执行引擎还需要：

switch operator：处理可切换计划。
buffer operator：在决定计划前暂存元组。
randomization-aware operators：执行随机采样以获得更准确统计。
inter-operator communication：算子之间交换估计值和样本。

6 总结

6.1 核心概念

外部排序：当数据无法全部放入内存时，通过初始 run 生成和多路 merge 完成排序。

run：外部排序中已经排好序的子文件。

聚集索引与非聚集索引：聚集索引的数据页物理顺序接近索引顺序；非聚集索引 data entry 有序但数据页分散，范围查询和排序可能产生大量随机 I/O。

访问路径：DBMS 从关系读取记录的方法，包括文件扫描和索引访问。

选择下推：尽早执行选择操作，减少后续 Join 输入大小。

流水线执行：不物化中间结果，父算子通过迭代器接口逐步消费子算子输出。

Reduction Factor：谓词对结果规模的缩减比例，是代价估计的基础。

Interesting Order：某个访问计划输出的有用排序顺序，可能帮助后续 ORDER BY、GROUP BY 或 Sort-Merge Join。

6.2 常用 I/O 公式

操作	公式
两路外部排序	\(2N(\lceil \log_2 N \rceil + 1)\)
多路外部排序	\(2N(\lceil \log_{B-1}\lceil N/B\rceil\rceil + 1)\)
简单嵌套循环 Join	\(M+P_RMN\)
页级嵌套循环 Join	\(M+MN\)
块嵌套循环 Join	\(M+\lceil M/(B-2)\rceil N\)
Sort-Merge Join	\(\text{sort}(R)+\text{sort}(S)+M+N\)
Hash Join	\(3(M+N)\)
Hash 投影去重	\(M+2T\)

其中：

\(N\)：文件页数，或 Join 中 inner 关系页数，视上下文而定。
\(M\)：Join 中 outer 关系页数。
\(B\)：缓冲区页数。
\(P_R\)：outer 关系每页元组数。
\(T\)：投影后的中间结果页数。

6.3 算法选择参考

场景	优先考虑
等值选择，有 Hash 索引	Hash 索引
范围选择，有 B+ 树索引	B+ 树索引，聚集更佳
投影去重且需要有序结果	排序投影
投影去重且内存足、分布均匀	Hash 投影
等值 Join 且内存足、分布均匀	Hash Join
输入已按连接属性排序	Sort-Merge Join
inner 连接属性有高选择性索引	Index Nested Loop Join
outer 很小	Index Nested Loop Join 往往有利
非等值 Join	Index Nested Loop 或其他专门方法

6.4 常见误区

Hash 索引不适合范围查询；B+ 树适合范围查询。
非聚集索引不等于低代价，结果多时可能比全表扫描更差。
Sort-Merge Join 的优势不只是 Join，也包括输出有序。
Hash Join 通常只适合等值 Join。
选择下推通常有利，但有时提前物化或破坏索引利用也可能不划算。
查询优化器选择的是估计代价最低的计划，不一定是真实执行最快的计划。
统计信息的均匀分布和独立性假设可能导致严重估计错误。
多关系查询中，Join 顺序往往比单个算子选择更影响总代价。

目录

1 外部排序操作

1.1 为什么数据库需要外部排序

1.2 简单两路 Merge 排序

1.3 多路外部 Merge 排序

1.4 减少初始 run 个数：Replacement Selection 思想

1.5 块 I/O 与双缓冲区

1.5.1 块 I/O

1.5.2 双缓冲区

1.6 利用 B+ 树进行排序

2 关系操作的执行

2.1 查询执行中的三类基本技术

2.2 访问路径与选择率

2.3 Selection 操作

2.3.1 无索引、数据无序

2.3.2 无索引、数据有序

2.3.3 使用 B+ 树索引

2.3.4 使用 Hash 索引

2.4 General Selection 操作

2.4.1 复合索引匹配规则

2.4.2 不含 disjunction 的选择

2.4.3 包含 disjunction 的选择

2.5 Projection 操作

2.5.1 基于排序的投影

2.5.2 基于 Hashing 的投影

2.5.3 排序投影与 Hash 投影比较

2.6 Join 操作

2.6.1 简单嵌套循环 Join

2.6.2 块嵌套循环 Join

2.6.3 索引嵌套循环 Join

2.6.4 Sort-Merge Join

2.6.5 Hash Join

2.6.6 Join 算法比较

2.7 集合操作与聚集操作

2.8 缓冲区对查询执行的影响

3 查询优化简介

3.1 查询优化器的任务

3.2 流水线执行与物化

3.2.1 流水线执行的例子

3.2.2 物化的例子

3.3 System R 优化器

3.4 系统数据字典

3.4.1 描述关系的 catalog 表

3.4.2 描述属性的 catalog 表

3.4.3 索引 catalog

3.5 不同访问计划的代价差异

4 一个典型的关系查询优化器

4.1 SQL 查询块与关系代数转换

4.2 访问计划代价估算

4.2.1 Reduction Factor

4.2.2 直方图估计

4.3 关系代数等价变换

4.3.1 选择与投影

4.3.2 叉乘与连接

4.3.3 选择、投影与连接的下推

4.4 单关系查询访问计划

4.4.1 单索引访问路径

4.4.2 多索引访问路径

4.4.3 排序索引访问路径

4.4.4 覆盖索引访问路径

4.5 多关系查询访问计划

4.5.1 两表 join 的例子

4.5.2 三表 join 的例子

4.6 嵌套子查询优化

4.6.1 非相关嵌套子查询

4.6.2 相关嵌套子查询

4.7 其他查询优化方法

5 Proactive Query Re-optimization 补充

5.1 传统优化的问题

5.2 Reactive Re-optimization

5.3 Proactive Re-optimization 的核心思想

5.4 Bounding Box 与不确定性

5.5 Robust Plan 与 Switchable Plan

5.6 RIO 的实现细节

6 总结

6.1 核心概念

6.2 常用 I/O 公式

6.3 算法选择参考

6.4 常见误区
