1 Transformer 与 Vision Transformer 回顾

1.1 三种序列处理方式

课件先回顾了三种处理序列或结构化输入的方式：循环神经网络（Recurrent Neural Network, RNN）、卷积（Convolution）和自注意力（Self-Attention）。

方法 适合的数据结构 优点 局限
RNN 一维有序序列 理论上对长度为 \(N\) 的序列只需要 \(O(N)\) 计算和内存，能逐步累积历史信息 隐状态必须按时间顺序计算，不易并行
卷积 \(N\) 维规则网格，例如图像 各位置输出可以并行计算，局部结构建模强 长距离依赖需要堆很多层扩大感受野
自注意力 向量集合或 token 序列 每个输出能直接依赖所有输入，矩阵乘法形式高度并行 标准注意力计算量约为 \(O(N^2)\)，长序列代价高

自注意力的核心思想是：每个输入 token 产生查询（Query）、键（Key）、值（Value），用查询和键计算相似度，再用 softmax 得到权重，对值向量做加权求和。它不像卷积那样预设局部邻域，因此非常适合捕捉全局关系。

1.2 Vision Transformer（ViT）的基本流程

Vision Transformer 把图像转换成类似 NLP token 的序列，然后直接套用 Transformer。以 \(224 \times 224 \times 3\) 图像和 \(16 \times 16\) patch 为例：

  1. 将输入图像切成固定大小的图像块（patch）。每个 patch 形状为 \(16 \times 16 \times 3\)，展平后长度为 \(768\)。
  2. 用线性投影把每个 patch 映射成 \(D\) 维向量。
  3. 为每个位置加入可学习的位置编码（positional embedding），让模型知道 patch 在二维图像中的位置。
  4. 不使用因果 masking，每个图像 patch 都可以 attend 到所有其他 patch。
  5. Transformer 输出每个 patch 对应的 \(D\) 维向量。
  6. 分类时可以使用额外的分类 token（class token），或对所有 patch 输出做平均池化，再接线性层得到 \(C\) 类分类分数。

考试重点：ViT 并不是在像素网格上做卷积，而是把图像变成 patch token 序列。它的空间信息主要来自位置编码，全局交互来自自注意力。

1.3 Transformer 常见现代改动

虽然 2017 年以来 Transformer 主体变化不大，但一些工程上常见的改动已成为大模型和视觉 Transformer 的常规组件。

1.3.1 Pre-Norm Transformer

原始结构中 Layer Normalization 放在残差连接之外，这会带来一个有点奇怪的问题：模型难以严格学习恒等映射。Pre-Norm 把归一化移动到 Self-Attention 和 MLP 之前，也就是残差分支内部：

\[ x_{l+1} = x_l + \mathrm{Block}(\mathrm{Norm}(x_l)) \]

这样训练通常更稳定，尤其在层数很深时更明显。

1.3.2 RMSNorm

RMSNorm（Root-Mean-Square Normalization）用均方根归一化替代 LayerNorm。对输入 \(x \in \mathbb{R}^D\)，输出为：

\[ y_i = \frac{x_i}{\mathrm{RMS}(x)} \gamma_i \]

其中

\[ \mathrm{RMS}(x) = \sqrt{\epsilon + \frac{1}{D}\sum_{i=1}^{D}x_i^2} \]

它不像 LayerNorm 那样显式减去均值，计算更简洁，训练也往往更稳定。

1.3.3 SwiGLU MLP

经典 Transformer MLP 通常写作：

\[ Y = \sigma(XW_1)W_2 \]

其中 \(X \in \mathbb{R}^{N \times D}\)，\(W_1 \in \mathbb{R}^{D \times 4D}\)，\(W_2 \in \mathbb{R}^{4D \times D}\)。SwiGLU 使用门控结构：

\[ Y = \left(\sigma(XW_1) \odot XW_2\right)W_3 \]

门控项让模型可以按维度控制信息通过程度。课件指出，当隐藏维度设为 \(H=\frac{8D}{3}\) 时，总参数量可以与经典 MLP 大致相当。

1.3.4 Mixture of Experts（MoE）

MoE 在每个 block 中学习 \(E\) 套不同的 MLP 权重，每套 MLP 称为一个专家（expert）。每个 token 只路由到 \(A<E\) 个活跃专家。这样参数量可以增加 \(E\) 倍，但每次前向计算只增加约 \(A\) 倍。

核心直觉：MoE 用“条件计算”换取更大的模型容量。不是每个输入都跑完整模型，而是让不同 token 使用不同专家。

2 视觉任务全景：分类、语义分割、目标检测、实例分割

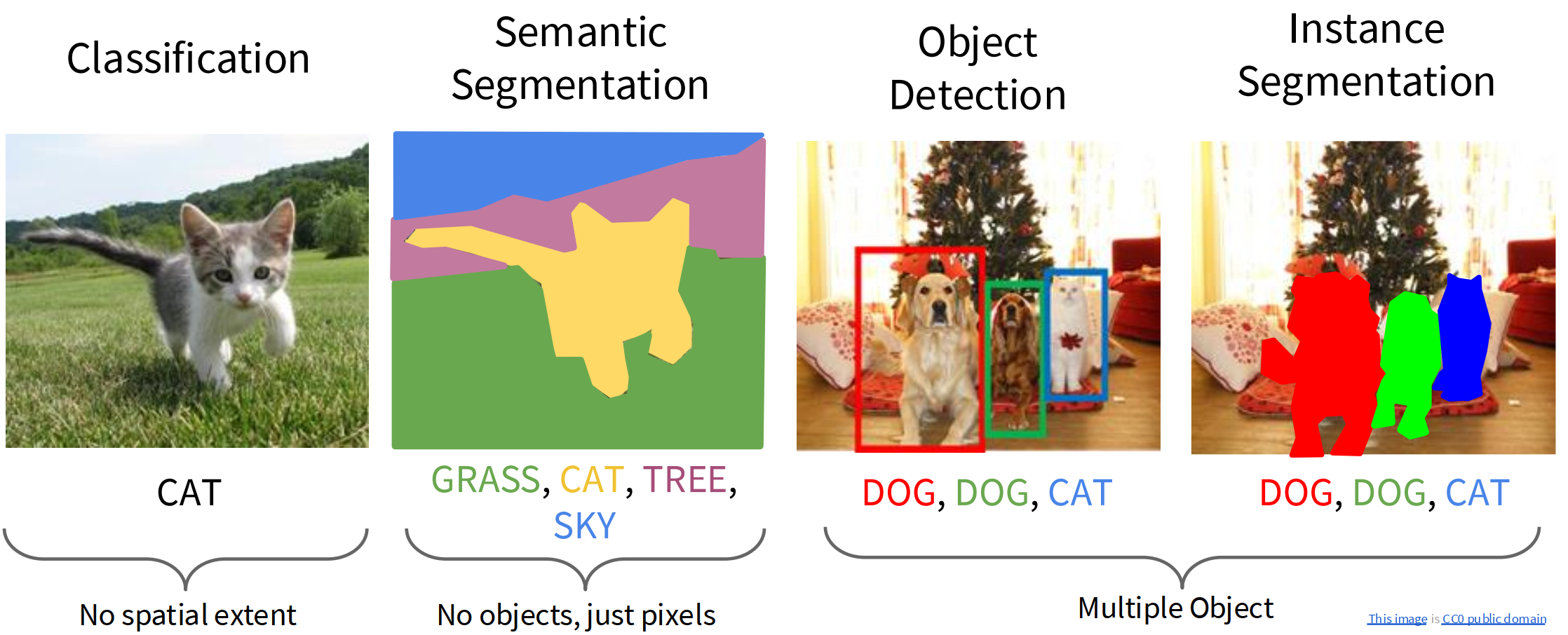

课件用四类任务建立视觉问题的层级：

任务 输出形式 是否有空间范围 是否区分实例
图像分类（Classification） 整张图一个类别，例如 cat 否 否
语义分割（Semantic Segmentation） 每个像素一个语义类别，例如 sky/cat/tree/grass 是，像素级 否
目标检测（Object Detection） 每个目标的类别与边界框，例如 dog: \((x,y,w,h)\) 是，框级 是
实例分割（Instance Segmentation） 每个目标的类别、边界框和 mask 是，像素级 是
image-20260604132925717

这四类任务的关系可以理解为：分类只问“图里有什么”；语义分割问“每个像素是什么”；目标检测问“每个物体在哪里、是什么”；实例分割进一步问“每个物体精确覆盖哪些像素”。

3 语义分割（Semantic Segmentation）

3.1 问题定义

语义分割的训练数据是成对的图像和像素标签。每张训练图像中，每个像素都被标注为一个语义类别。测试时，模型需要对新图像的每个像素输出类别。

语义分割不区分同类物体的不同实例。例如图中有两头牛，语义分割只会把相关像素标成 cow，而不会标成 cow 1 和 cow 2。

3.2 滑动窗口方法及其问题

早期直觉做法是滑动窗口：对每个待分类像素，截取其周围 patch，用 CNN 分类中心像素。这样能利用局部上下文，因为只看单个像素几乎无法判断类别。

问题是它非常低效。相邻像素的 patch 高度重叠，但模型会重复计算几乎相同的卷积特征。对于整张图逐像素分类，计算量不可接受。

3.3 全卷积网络（Fully Convolutional Network, FCN）

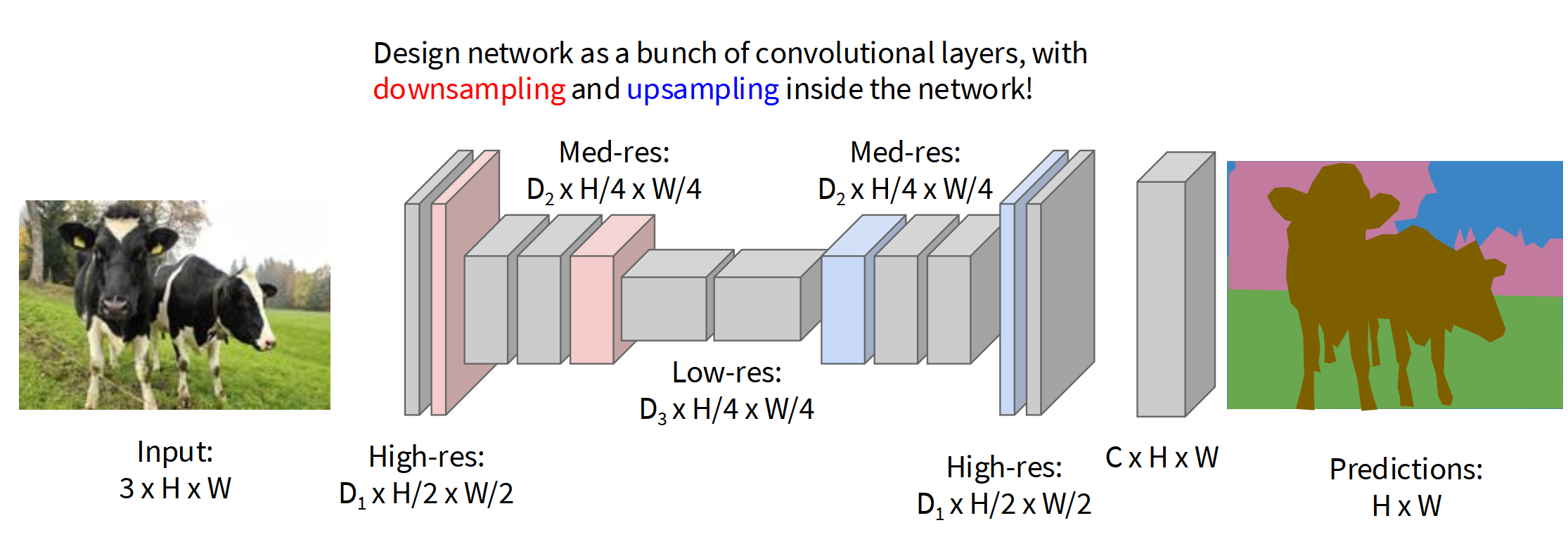

更自然的思路是一次性把整张图送入卷积网络，输出形状为 \(C \times H \times W\) 的类别分数图，再对每个像素取 argmax 得到 \(H \times W\) 的预测图。

image-20260604133208809

如果完全不下采样，所有卷积都在原始分辨率上运行，计算非常贵。因此实际分割网络通常采用编码器-解码器结构：

  • 编码器阶段用池化或带步长卷积下采样，扩大感受野并提取高级语义特征。
  • 解码器阶段用上采样恢复空间分辨率，最后输出与输入同尺寸的像素分类结果。

3.4 上采样方法

课件介绍了几种网络内上采样方式。它们都解决同一个问题：编码器得到的特征图空间分辨率较低，例如 \(H/4 \times W/4\)，但语义分割最终需要回到 \(H \times W\) 的像素级预测。不同方法的差别在于：是否可学习、是否保留池化时的位置信息、恢复出的高分辨率特征是否平滑或稀疏。

3.4.1 最近邻上采样（Nearest Neighbor）

最近邻上采样是最直接的方法：把低分辨率特征中的每个值复制到高分辨率网格中的一块区域。比如一个 \(2 \times 2\) 输入

\[ \begin{bmatrix} 1 & 2 \\ 3 & 4 \end{bmatrix} \]

放大 2 倍后会变成

\[ \begin{bmatrix} 1 & 1 & 2 & 2 \\ 1 & 1 & 2 & 2 \\ 3 & 3 & 4 & 4 \\ 3 & 3 & 4 & 4 \end{bmatrix} \]

它的优点是简单、计算便宜、不会引入额外参数。缺点也很明显：复制操作本身不会学习“怎样恢复边界细节”，输出容易块状化。如果后面再接卷积层，网络可以在复制后的高分辨率特征上继续学习细化；如果只靠最近邻上采样，恢复能力就比较有限。

适合理解为：先粗暴地把特征图尺寸放大，再交给后续卷积去修边。

3.4.2 Bed of Nails

Bed of Nails 也是一种固定规则的上采样，但它不是复制数值，而是把原来的值放到放大网格的固定位置，其余位置填 0。仍以 \(2 \times 2\) 输入为例，放大 2 倍后可以得到：

\[ \begin{bmatrix} 1 & 0 & 2 & 0 \\ 0 & 0 & 0 & 0 \\ 3 & 0 & 4 & 0 \\ 0 & 0 & 0 & 0 \end{bmatrix} \]

这种结果非常稀疏，看起来不像最终想要的分割图，但它有一个重要作用：帮助理解转置卷积。可以把 Bed of Nails 看成“先把低分辨率输入插到高分辨率网格上并补零”，然后再用卷积核对这个稀疏网格做可学习的平滑和填充。

它本身通常不是最终单独使用的高质量上采样方法，因为补零会产生大量空洞位置；但作为转置卷积的直觉模型很有用。

适合理解为：把低分辨率特征“钉”到高分辨率画布上，空白处等待后续卷积填补。

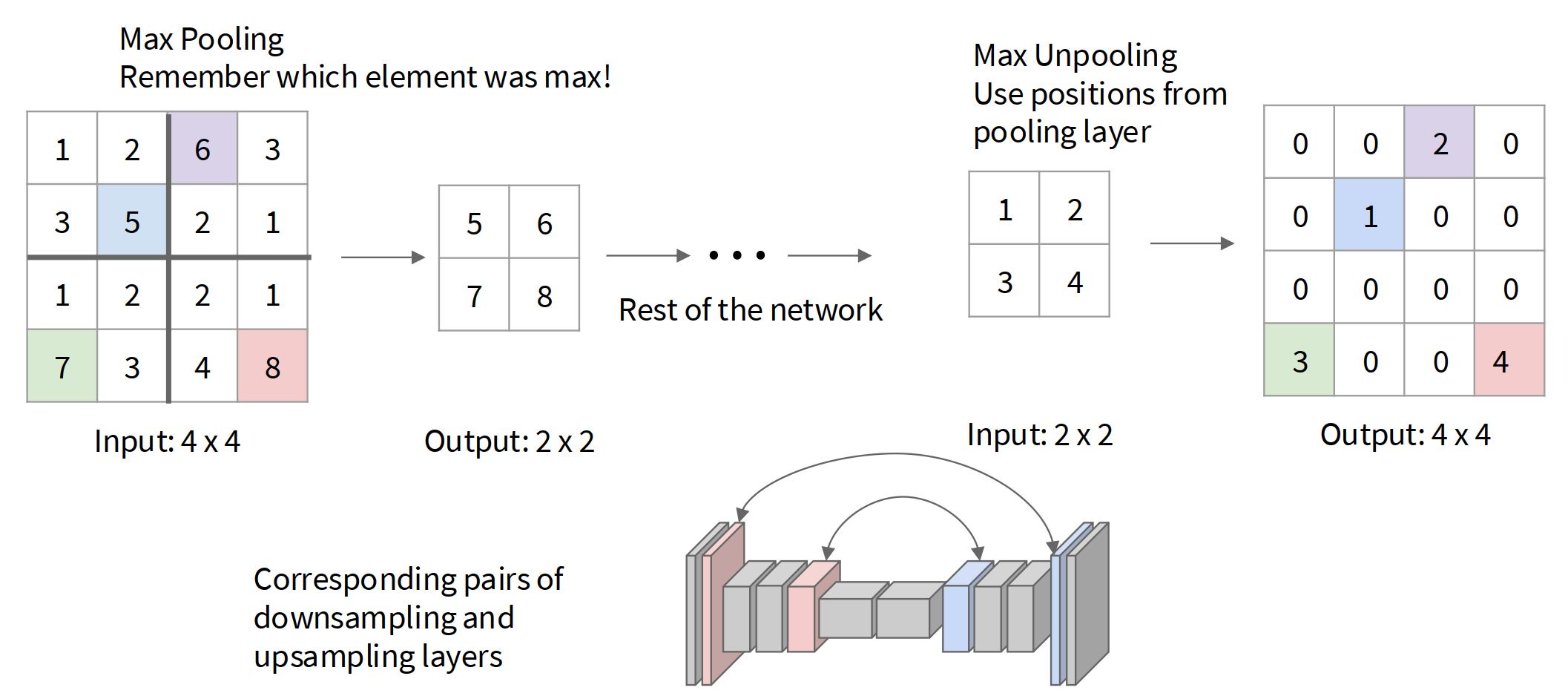

3.4.3 Max Unpooling

Max Unpooling 与 Max Pooling 成对出现。Max Pooling 下采样时，每个池化窗口只保留最大值。例如一个 \(2 \times 2\) 窗口中最大值在右上角，那么池化输出只记住这个最大值。Max Unpooling 的关键是：池化时不仅保存最大值，还保存最大值来自窗口中的哪个位置，也就是 pooling indices。

image-20260604133718855

上采样时，Max Unpooling 会把低分辨率特征值放回当初最大值所在的位置，其余位置填 0。例如某个 \(2 \times 2\) 池化窗口最大值来自右上角，则反池化时该值也回到右上角。

这种方法的优点是利用了下采样阶段留下来的空间位置信息，比盲目复制更知道“强响应原本在哪里”。缺点是它依赖对应的 Max Pooling 层，必须额外保存 indices；同时未被选中的位置仍然填 0，所以通常还需要后续卷积来补全稀疏特征。

适合理解为：下采样时记住“赢家的位置”，上采样时让赢家回到原来的格子里。

3.4.4 转置卷积（Transposed Convolution）

转置卷积是可学习的上采样方法。普通卷积中，输出的每个位置来自输入局部窗口与卷积核的点积；如果 stride 为 2，卷积核在输入上每移动 2 个像素，输出移动 1 个位置，因此空间尺寸下降。转置卷积则把这个空间关系反过来：输入每移动 1 个位置，卷积核在输出空间移动 \(s\) 个像素，并把贡献累加到输出图上。

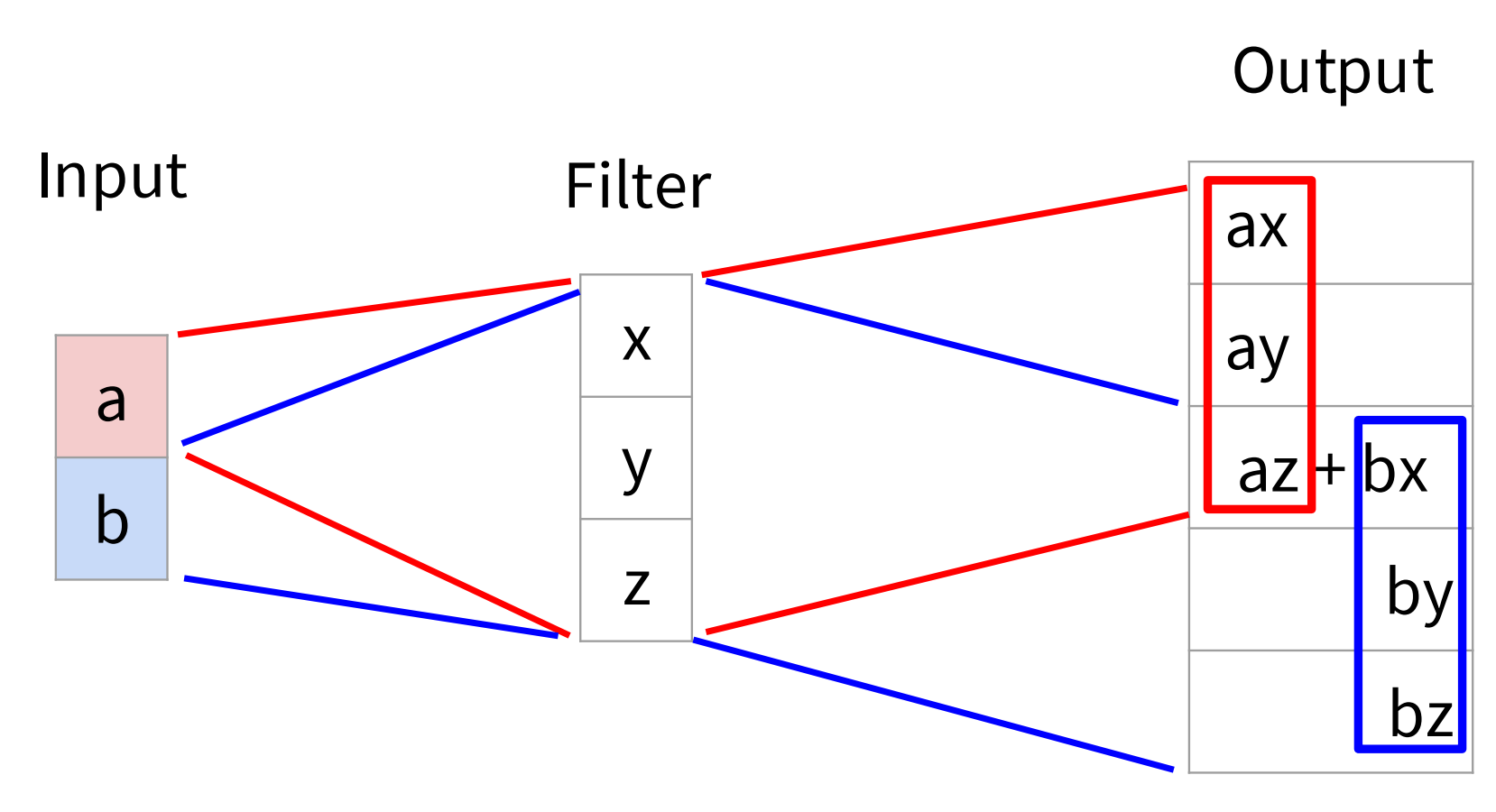

课件中的 1D 例子可以这样理解。输入为 \(a,b\)，卷积核为 \(x,y,z\)。转置卷积会让每个输入值生成一份“按该值加权的卷积核副本”：

\[ a[x,y,z] = [ax, ay, az] \]

\[ b[x,y,z] = [bx, by, bz] \]

如果 stride 使两份副本在输出空间发生重叠，那么重叠位置相加，可能得到类似：

\[ [ax,\ ay,\ az+bx,\ by,\ bz] \]

image-20260604133907100

二维情况下也是同一个道理：低分辨率特征图中的每个位置都会在高分辨率输出图上“铺开”一个可学习卷积核，多个位置铺开的结果在重叠处求和。

举一个最小的二维例子。假设输入特征图是 \(2 \times 2\)：

\[ X = \begin{bmatrix} a & b \\ c & d \end{bmatrix} \]

卷积核是 \(2 \times 2\)：

\[ K = \begin{bmatrix} w_1 & w_2 \\ w_3 & w_4 \end{bmatrix} \]

如果使用 stride \(=2\) 的转置卷积，并且不考虑 padding，每个输入元素都会在输出图上放下一块按自身数值缩放的 \(2 \times 2\) 卷积核。由于 stride 等于卷积核大小，这个例子中各块刚好不重叠，输出为 \(4 \times 4\)：

\[ Y = \begin{bmatrix} aw_1 & aw_2 & bw_1 & bw_2 \\ aw_3 & aw_4 & bw_3 & bw_4 \\ cw_1 & cw_2 & dw_1 & dw_2 \\ cw_3 & cw_4 & dw_3 & dw_4 \end{bmatrix} \]

这说明转置卷积不是简单复制像素，而是让每个低分辨率位置生成一个由可学习参数控制的小模式。若 kernel size 大于 stride，例如 kernel size \(=3\)、stride \(=2\)，相邻输入位置铺开的 \(3 \times 3\) 小块会发生重叠，重叠处会把来自多个输入位置的贡献相加。因为卷积核参数可学习，所以模型能根据训练数据学习如何恢复更合理的边界、形状和局部结构。

普通带步长卷积可以看作可学习下采样：

\[ \text{input movement } s \rightarrow \text{output movement } 1 \]

转置卷积可以看作可学习上采样：

\[ \text{input movement } 1 \rightarrow \text{output movement } s \]

需要注意，转置卷积有时会产生棋盘格伪影（checkerboard artifacts），尤其当 kernel size、stride 和 padding 搭配不当时。实际网络中常见的替代做法是“插值上采样 + 普通卷积”，但本讲重点是理解转置卷积如何作为网络内部的可学习上采样层。

适合理解为：每个低分辨率位置都向高分辨率画布投放一个可学习的小模板，重叠处相加，最终学出放大后的特征图。

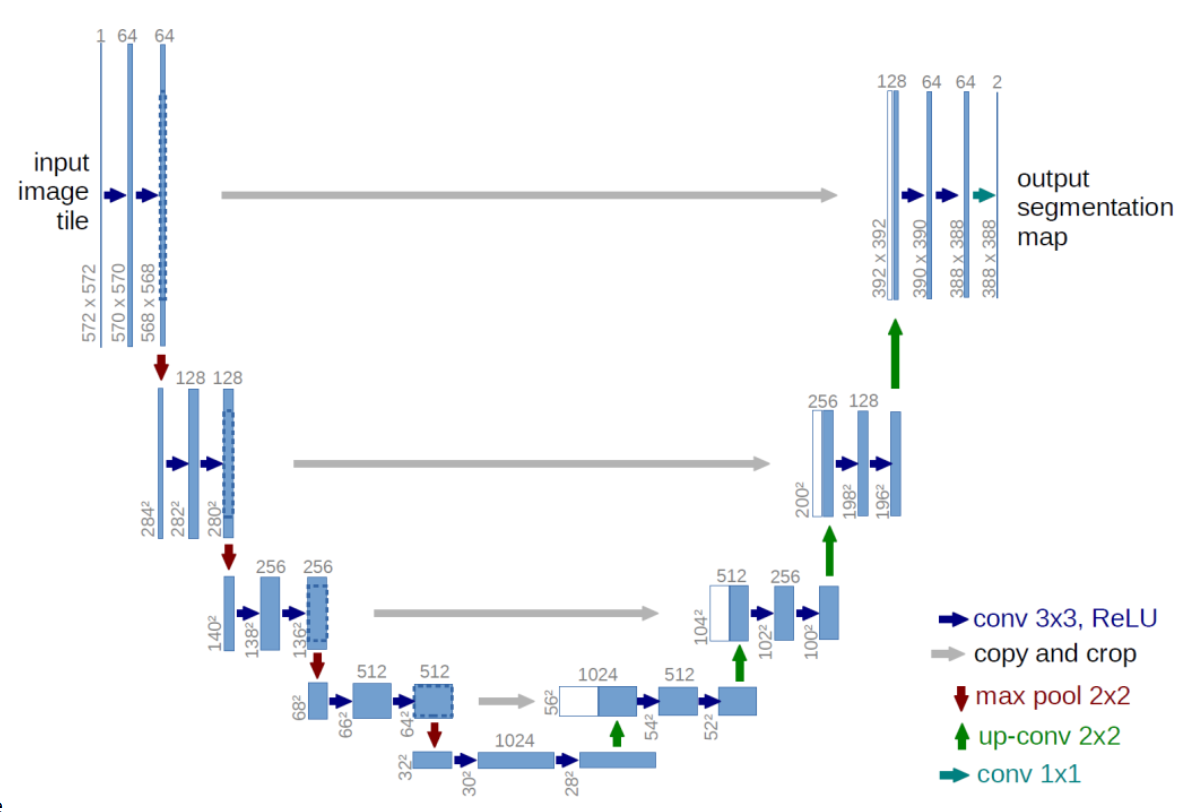

3.5 U-Net

image-20260604134201369

U-Net 是语义分割中的经典架构。它包含一个下采样路径和一个上采样路径：

  • 下采样阶段逐步扩大感受野，提取高级语义，但会丢失精细空间信息。
  • 上采样阶段恢复高分辨率预测。
  • 关键设计是跳跃连接（skip connection）：把下采样阶段的高分辨率特征与上采样阶段对应层拼接，使模型同时利用语义信息和细节位置信息。

直觉例子：判断“这是猫”需要高级语义特征，但确定猫耳朵边界需要低层空间细节。U-Net 的跳跃连接正是把这两类信息接起来。

4 目标检测（Object Detection）

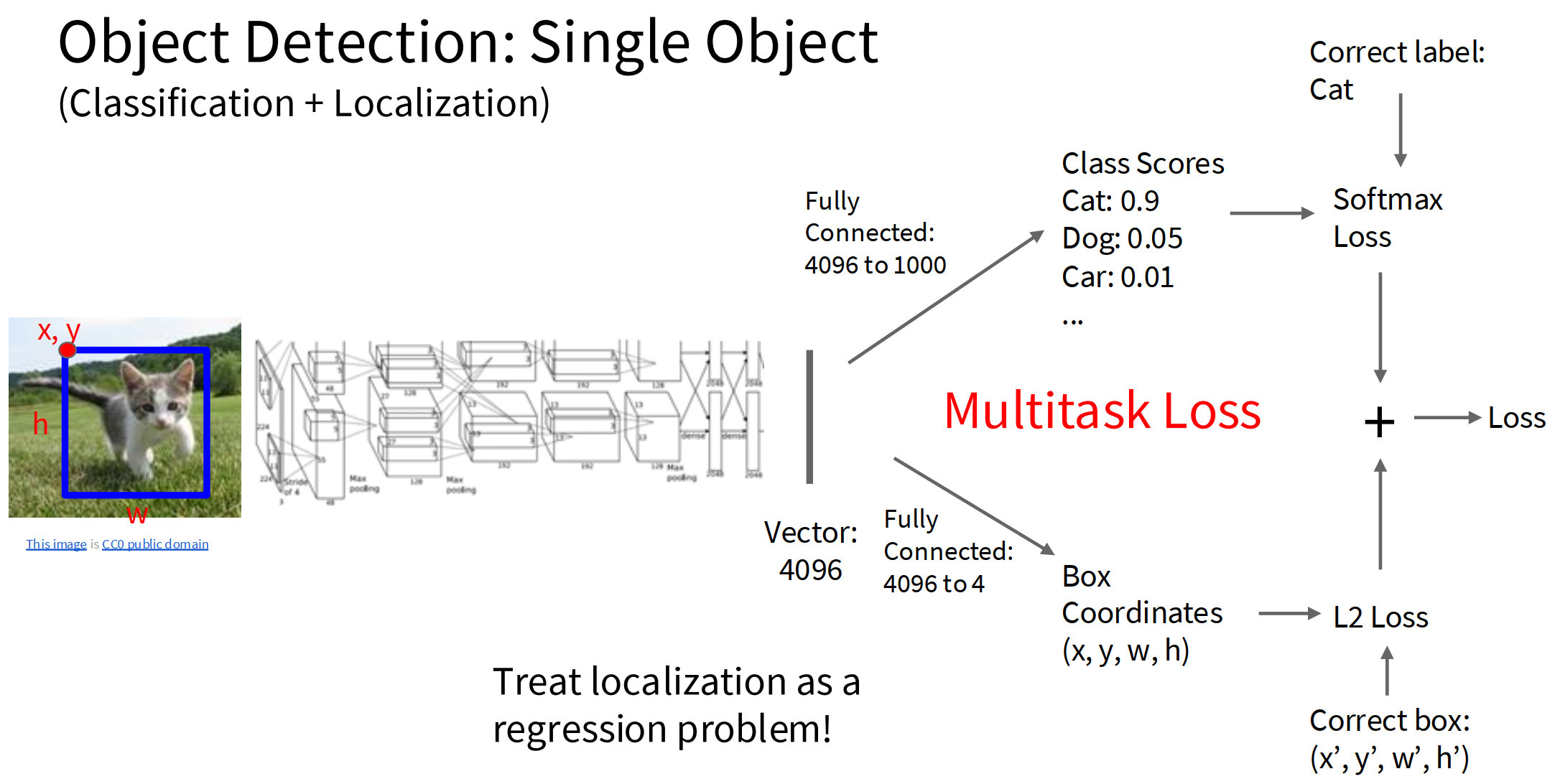

4.1 单目标检测：分类 + 定位

如果每张图只有一个物体，可以把任务写成多任务学习：

  • 分类头输出类别分数，用 softmax loss 监督。
  • 边界框回归头输出 \((x,y,w,h)\)，用回归损失如 \(L_2\) loss 监督。

总损失可以写成：

\[ L = L_{\mathrm{cls}} + \lambda L_{\mathrm{box}} \]

其中 \(\lambda\) 控制分类和定位损失的相对权重。课件强调，锚框定位可以被看作一个回归问题。

image-20260604134852410

4.2 多目标检测的核心困难

多目标检测中，每张图的输出数量不固定：一张图可能有 1 只猫，也可能有多只狗、猫和其他目标。因此不能简单让网络输出一个固定长度的类别向量和一个固定框。

朴素方法是对大量候选 crop 分别跑 CNN，判断每个 crop 是目标还是背景，并分类。但这需要覆盖大量位置、尺度和长宽比，计算极其昂贵。

4.3 Region Proposal 与 R-CNN

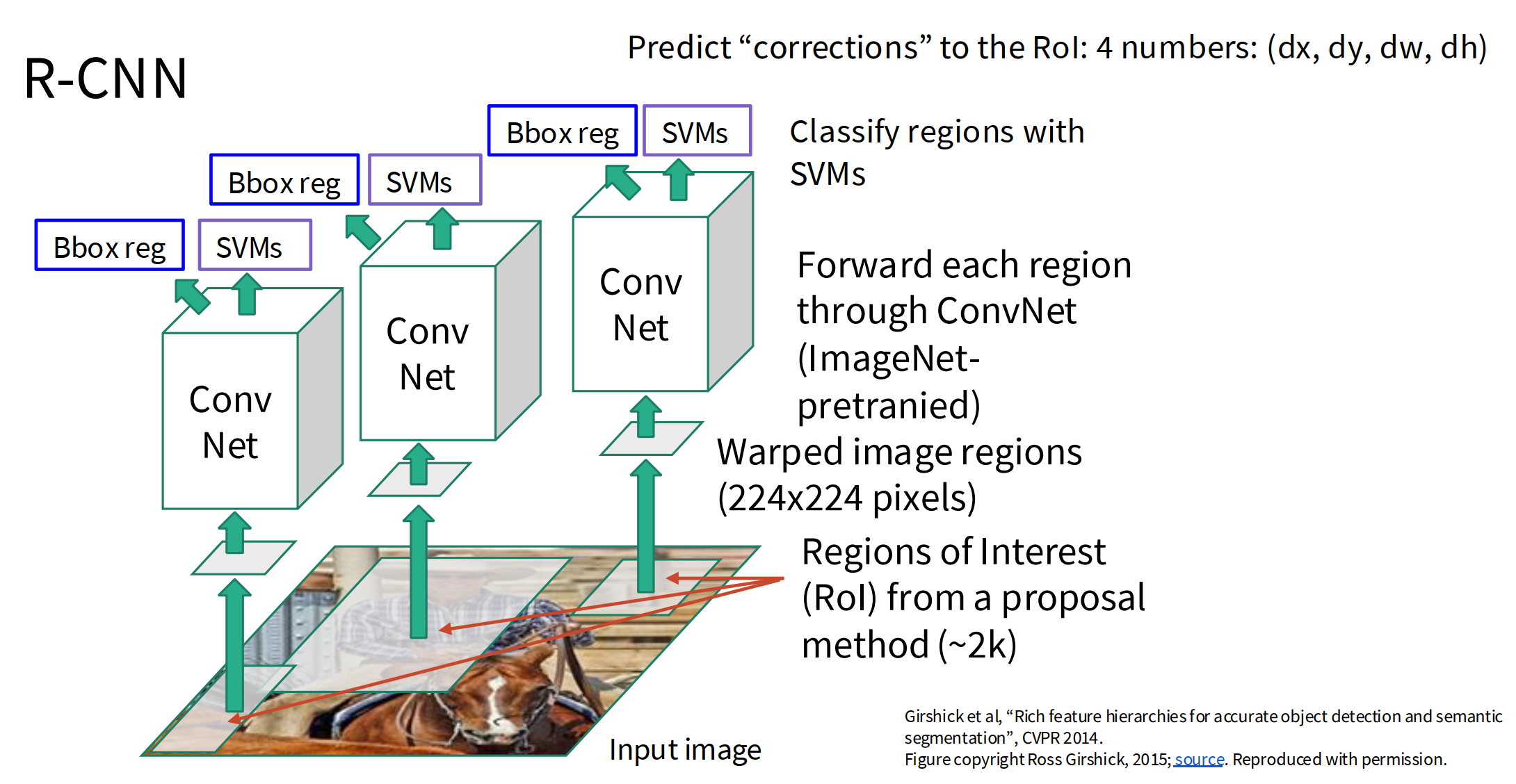

R-CNN 的流程是：

  1. 用 Selective Search 对输入图像生成约 2000 个 RoI（Region of Interest）。
  2. 将每个 RoI warp 到固定大小，例如 \(224 \times 224\)。
  3. 对每个区域独立跑预训练 ConvNet。
  4. 用 SVM 对区域特征分类。
  5. 用边界框回归预测相对 RoI 的修正量 \((d_x,d_y,d_w,d_h)\)。
image-20260604135038598

4.3.1 Selective Search 如何生成候选区域

Selective Search 的目标是生成一批“可能包含物体”的候选框。它可以理解为一种基于图像底层线索的 objectness proposal 方法。它会生成约 2000 个候选区域，速度比穷举滑窗更快。

它的大致流程如下：

  1. 先用图像分割算法把图像切成很多小区域，通常称为超像素（superpixels）。这些小区域往往沿着颜色、纹理或边缘变化形成。
  2. 建立区域之间的邻接关系，只考虑空间上相邻的区域是否应该合并。
  3. 对相邻区域计算相似度，常用线索包括颜色直方图相似度、纹理相似度、区域大小以及合并后 bounding box 的紧凑程度。
  4. 每次选择最相似的一对相邻区域，将它们合并成一个更大的区域。
  5. 每次合并产生的新区域都可以转成一个 bounding box，作为候选 RoI。
  6. 用不同尺度、颜色空间和分割参数重复上述过程，以获得更丰富的候选框。

因此，Selective Search 是一种自底向上的层次合并过程：从很多小区域开始，逐步合并成更大的区域，并把合并过程中出现的区域都作为候选框。它的优势是比暴力滑动窗口少得多，通常每张图只给出约 2000 个 proposals；缺点是它仍然是外部算法，不能和 CNN 主体端到端训练，也会成为 R-CNN/Fast R-CNN 的速度瓶颈之一。

直觉例子：如果图中有一只狗，初始分割可能把狗的头、身体、腿、背景草地切成许多小块。Selective Search 会尝试把颜色和纹理相近、空间相邻的狗身体区域逐步合并，最后某些合并区域的外接框就可能覆盖整只狗，成为一个 proposal。

4.3.2 R-CNN 中 SVM 如何对区域特征分类

R-CNN 对每个 RoI 先用 CNN 提取一个固定长度的特征向量，记为 \(f\)。这个 \(f\) 可以看成该候选区域的视觉表征。

原始 R-CNN 使用的是按类别训练的线性 SVM（class-specific linear SVM）。如果数据集有 \(C\) 个目标类别，通常训练 \(C\) 个 one-vs-rest SVM。第 \(c\) 个类别对应一个超平面：

\[ s_c = w_c^T f + b_c \]

其中 \(w_c\) 和 \(b_c\) 是第 \(c\) 类 SVM 的参数，\(s_c\) 是该 RoI 属于类别 \(c\) 的分数。

对第 \(c\) 个 SVM 来说：

  • 正样本是与类别 \(c\) 的 ground-truth box 有足够高 IoU 的 RoI。
  • 负样本是背景 RoI，或者属于其他类别的 RoI。
  • 训练目标是让类别 \(c\) 的正样本分数高，负样本分数低。

预测时，一个 RoI 会被送入所有类别的 SVM，得到：

\[ s_1, s_2, \dots, s_C \]

模型选择分数最高的类别作为该 RoI 的预测类别；如果所有类别分数都很低，则该区域可以被视为背景或在后处理时被过滤掉。

R-CNN 的主要问题是慢：每张图要对约 2000 个区域分别做一次 CNN 前向传播。

4.4 Fast R-CNN

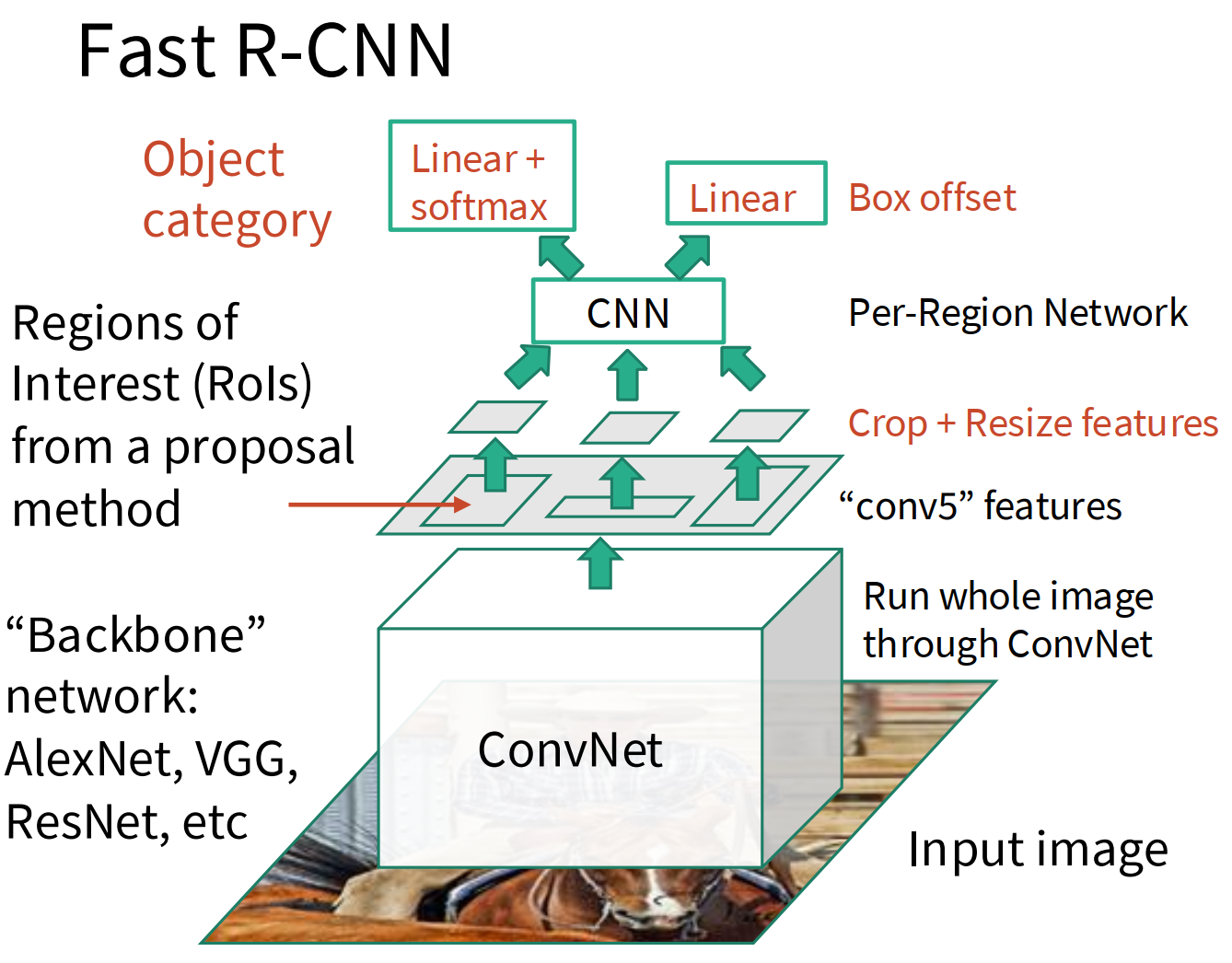

Fast R-CNN 的关键改进是先对整张图跑一次 backbone ConvNet，得到共享卷积特征图，然后在特征图上裁剪每个 RoI 对应的区域，再对每个 RoI 做分类和边界框回归。

image-20260604140046934

这样大量重叠区域共享底层卷积计算，速度显著提升。其流程可概括为：

  1. 整张图经过 backbone 得到 feature map。
  2. 外部 proposal 方法给出 RoI。
  3. 在 feature map 上 crop + resize 每个 RoI 的特征。
  4. per-region network 输出类别和 box offset。

4.5 RoI Pool 与 RoI Align

RoI Pool 和 RoI Align 的共同目的，是把大小不同的候选区域 RoI 转换成固定大小的区域特征，让后面的分类头和边界框回归头可以处理。

在目标检测中，每个 proposal 的大小和长宽比都不同：有的框可能覆盖一只小猫，有的框可能覆盖一辆大车。但全连接层或后续 per-region head 通常要求输入维度固定，例如每个 RoI 都要变成 \(512 \times 7 \times 7\) 的特征张量。因此 Fast R-CNN / Faster R-CNN 需要一个操作：从整张图的共享 feature map 中取出某个 RoI 对应的局部特征，并把它规整成统一尺寸。

RoI Pool 和 RoI Align 做的就是这件事。区别在于：RoI Pool 会把连续坐标取整后池化，简单但可能造成错位；RoI Align 保留小数坐标，用双线性插值采样，位置对齐更准确，尤其适合 Mask R-CNN 这种需要像素级 mask 的任务。

4.5.1 一个具体数字例子：RoI Pool

假设某张图经过 CNN 后得到一个单通道 \(4 \times 4\) feature map：

\[ F = \begin{bmatrix} 1 & 2 & 3 & 4 \\ 5 & 6 & 7 & 8 \\ 9 & 10 & 11 & 12 \\ 13 & 14 & 15 & 16 \end{bmatrix} \]

现在有一个候选框投影到 feature map 后，连续坐标大致为左上角 \((0.2, 0.2)\)、右下角 \((3.8, 3.8)\)。后面的分类网络要求固定大小输出为 \(2 \times 2\)。

RoI Pool 会先把连续坐标吸附到离散网格。为了便于手算，这里近似看成取整后覆盖整个 \(4 \times 4\) feature map。然后把它平均分成 \(2 \times 2\) 个 bin，每个 bin 是 \(2 \times 2\)：

左上 bin：

\[ \begin{bmatrix} 1 & 2 \\ 5 & 6 \end{bmatrix} \Rightarrow \max = 6 \]

右上 bin：

\[ \begin{bmatrix} 3 & 4 \\ 7 & 8 \end{bmatrix} \Rightarrow \max = 8 \]

左下 bin：

\[ \begin{bmatrix} 9 & 10 \\ 13 & 14 \end{bmatrix} \Rightarrow \max = 14 \]

右下 bin：

\[ \begin{bmatrix} 11 & 12 \\ 15 & 16 \end{bmatrix} \Rightarrow \max = 16 \]

所以 RoI Pool 输出为：

\[ \begin{bmatrix} 6 & 8 \\ 14 & 16 \end{bmatrix} \]

这个例子里看起来很整齐，但关键问题是：原始 RoI 的边界其实在 \((0.2,0.2)\) 到 \((3.8,3.8)\)，不是刚好贴着整数网格。RoI Pool 为了做离散池化，把小数坐标吸附到了整数格子，这会让候选框和 feature map 上的真实位置发生轻微错位。分类时这种错位可能还能忍受，但做 mask 时，边界错一点就会明显影响像素级预测。

4.5.2 一个具体数字例子：RoI Align

RoI Align 使用同样的输入 feature map 和同样的连续 RoI：

\[ (0.2,0.2) \rightarrow (3.8,3.8) \]

但它不把坐标取整。输出仍然要变成 \(2 \times 2\)，所以这个 RoI 的宽和高都是：

\[ 3.8 - 0.2 = 3.6 \]

每个 bin 的宽和高是：

\[ \frac{3.6}{2} = 1.8 \]

为了简化说明，假设每个 bin 只取中心点作为采样点。那么四个 bin 的中心点分别是：

\[ (1.1,1.1),\ (2.9,1.1),\ (1.1,2.9),\ (2.9,2.9) \]

这些点一般不会刚好落在 feature map 的整数格子上，所以 RoI Align 用双线性插值计算该点的特征值。

以 \((1.1,1.1)\) 为例，它位于四个整数格点之间：

邻近格点 特征值
\((1,1)\) \(6\)
\((2,1)\) \(7\)
\((1,2)\) \(10\)
\((2,2)\) \(11\)

因为该点距离左上格点在 \(x\) 和 \(y\) 方向都偏移 \(0.1\)，所以双线性插值为：

\[ 0.9 \times 0.9 \times 6 + 0.1 \times 0.9 \times 7 + 0.9 \times 0.1 \times 10 + 0.1 \times 0.1 \times 11 = 6.5 \]

同理可以算出四个采样点的值：

\[ (1.1,1.1) \Rightarrow 6.5 \]

\[ (2.9,1.1) \Rightarrow 8.3 \]

\[ (1.1,2.9) \Rightarrow 13.7 \]

\[ (2.9,2.9) \Rightarrow 15.5 \]

因此这个简化版 RoI Align 的 \(2 \times 2\) 输出是：

\[ \begin{bmatrix} 6.5 & 8.3 \\ 13.7 & 15.5 \end{bmatrix} \]

真实实现中，每个 bin 里可以采多个点，再对采样值做 average pooling 或 max pooling；但核心思想不变：RoI Align 不把 RoI 边界强行取整，而是在连续坐标上采样，并用双线性插值读取 feature map 的值。

4.5.3 两者差异的直觉总结

RoI Pool 和 RoI Align 的输入、输出目标一样，都是把任意大小的 RoI 变成固定大小特征。但它们处理坐标的方式不同：

方法 坐标处理 得到固定大小特征的方式 主要问题或优势
RoI Pool 小数坐标取整，吸附到网格 每个 bin 内 max pooling 简单，但会产生 misalignment
RoI Align 保留小数坐标 在采样点做双线性插值，再池化 对齐更精确，适合 Mask R-CNN

一句话记忆：RoI Pool 是“先对齐到格子再池化”，RoI Align 是“保留真实位置再插值采样”。

4.6 Faster R-CNN 与 Region Proposal Network（RPN）

Fast R-CNN 仍依赖外部 proposal 方法，运行时间会被 proposal 阶段拖慢。Faster R-CNN 的核心是让 CNN 自己生成 proposals，即加入 RPN。

image-20260604141325687

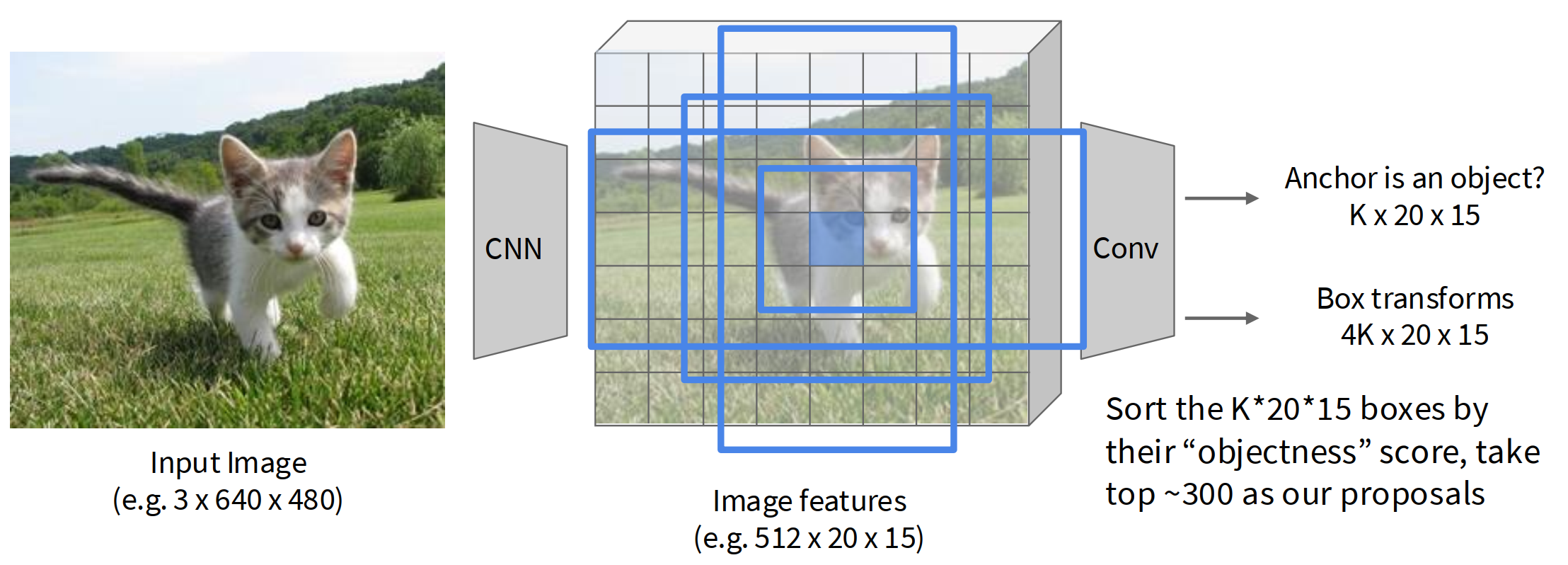

RPN 在 backbone feature map 的每个位置放置若干 anchor boxes。若 feature map 大小为 \(20 \times 15\)，每个位置有 \(K\) 个 anchor，则 RPN 输出：

  • objectness 分数：\(K \times 20 \times 15\)，判断每个 anchor 是否包含目标。
  • box transforms：\(4K \times 20 \times 15\)，为每个 anchor 回归框修正量。

随后按 objectness 排序，取 top proposals，例如约 300 个，送入第二阶段分类和边界框回归。

Faster R-CNN 是典型的两阶段检测器：

阶段 运行频率 功能
第一阶段 每张图一次 backbone + RPN，生成候选框
第二阶段 每个候选区域一次 RoI Pool/Align，预测类别和 box offset

训练时通常联合优化四个损失：RPN objectness 分类、RPN box 回归、最终类别分类、最终 box 回归。

4.7 单阶段检测器：YOLO / SSD / RetinaNet

单阶段检测器不再显式分成 proposal 和 per-region 分类两个阶段，而是在规则网格上直接预测框和类别。以 YOLO 为例：

  • 将图像划分为 \(S \times S\) 网格。
  • 每个网格预测 \(B\) 个 bounding boxes。
  • 每个 box 输出目标置信度 \(P(\mathrm{object})\) 和框参数 \((x,y,h,w)\)。
  • 同时预测类别概率 \(P(\mathrm{class})\)。

课件给出的通用输出形式是：

\[ S \times S \times (5B + C) \]

其中 5 对应 \((d_x,d_y,d_h,d_w,\mathrm{confidence})\)，\(C\) 是类别数。

取舍：Faster R-CNN 通常更慢但更准确；SSD/YOLO 等单阶段方法速度更快，但早期版本准确率常弱一些。更大、更深的 backbone 往往能提升检测性能。

4.8 DETR：用 Transformer 做目标检测

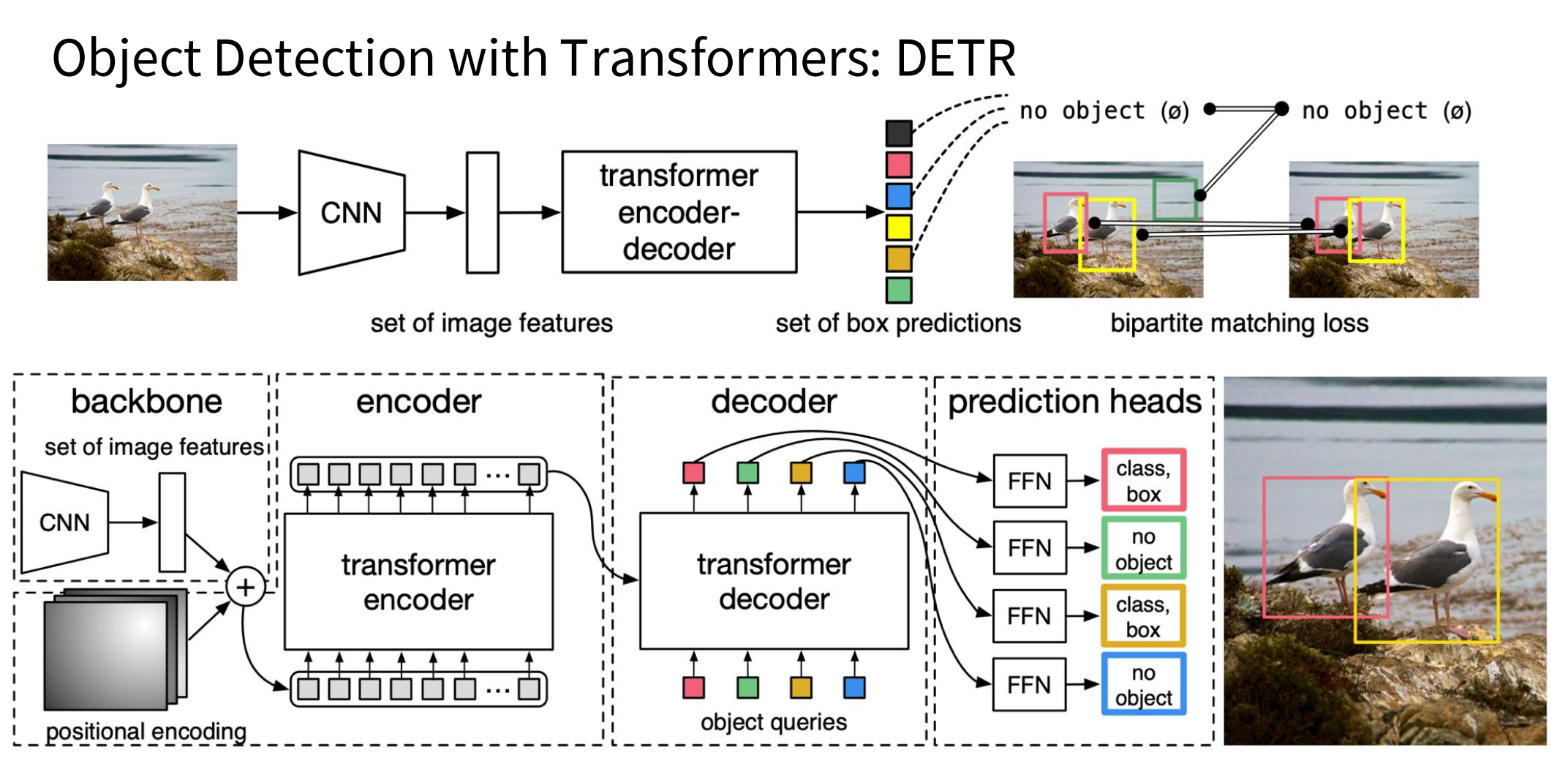

DETR（Detection Transformer）尝试把检测建模为集合预测问题。它直接从 Transformer 输出一组 boxes，不使用 anchors，也不预测相对 anchor 的 box transforms。

image-20260604141543676

训练时，DETR 用二分图匹配（bipartite matching）把预测框集合与 ground-truth 框集合对应起来，然后监督类别和框坐标。它的意义是把目标检测从大量手工设计的 anchor、NMS、proposal 流程中抽象出来，但实际训练和收敛也有自己的挑战。

5 实例分割（Instance Segmentation）

实例分割结合了目标检测和语义分割：它既要区分每个物体实例，又要给出每个实例的像素级 mask。

5.1 Mask R-CNN

Mask R-CNN 在 Faster R-CNN 基础上增加一个 mask 分支：

  1. backbone + RPN 生成候选 RoI。
  2. 使用 RoI Align 得到对齐后的 RoI 特征，例如 \(256 \times 14 \times 14\)。
  3. 分类头输出 \(C\) 类分数。
  4. box 头输出每类边界框坐标，维度为 \(4C\)。
  5. mask head 用小型卷积网络为每个 RoI 预测 \(C \times 28 \times 28\) 的二值 mask。

Mask R-CNN 的关键点是 mask 分支在每个 RoI 上独立工作，因此输出的是实例级 mask，而不是整张图的语义标签图。课件还指出 Mask R-CNN 可以扩展到人体姿态估计等任务。

5.2 开源框架

课件列出了常见实现：

  • TensorFlow Detection API：支持 Faster R-CNN、SSD、R-FCN、Mask R-CNN 等。
  • Detectron2（PyTorch）：支持 Mask R-CNN、RetinaNet、Faster R-CNN、RPN、Fast R-CNN、R-FCN 等。

实际项目中常用预训练模型在自定义数据集上微调，而不是从零开始训练完整检测或分割系统。

6 可视化与模型理解（Visualization and Understanding）

6.1 可视化第一层滤波器

第一层卷积滤波器直接作用于 RGB 像素，因此可以可视化为小图像。AlexNet 的第一层滤波器形状为 \(64 \times 3 \times 11 \times 11\)；ResNet 和 DenseNet 常见第一层为 \(64 \times 3 \times 7 \times 7\)。

第一层滤波器通常学到边缘、颜色对比、方向纹理等低级视觉模式。这说明 CNN 的早期层更接近通用图像特征。

6.2 Saliency Map：哪些像素影响分类

Saliency Map 用反向传播回答“哪些像素对某个类别分数最重要”。流程是：

  1. 前向传播得到某个类别的未归一化分数 \(S_c\)。
  2. 计算该分数对输入图像像素 \(I\) 的梯度：

\[ \frac{\partial S_c}{\partial I} \]

  1. 对梯度取绝对值，并在 RGB 通道上取最大值，得到每个像素的重要性。

梯度越大，说明该像素的微小变化对类别分数影响越大。Saliency Map 的优点是简单、适用于很多模型；缺点是通常比较噪声化，只能提供局部敏感性解释。

6.3 CAM：Class Activation Mapping

CAM 适用于最后卷积层后接 Global Average Pooling 和线性分类层的结构。

设最后卷积特征为：

\[ f \in \mathbb{R}^{H \times W \times K} \]

Global Average Pooling 得到：

\[ F_k = \frac{1}{HW}\sum_{h,w} f_{h,w,k} \]

分类层权重为 \(w \in \mathbb{R}^{K \times C}\)，类别 \(c\) 的分数为：

\[ S_c = \sum_k w_{k,c}F_k \]

代入 \(F_k\)：

\[ S_c = \frac{1}{HW}\sum_{h,w}\sum_k w_{k,c}f_{h,w,k} \]

因此类别 \(c\) 在空间位置 \((h,w)\) 的激活图可以定义为：

\[ M^c_{h,w} = \sum_k w_{k,c}f_{h,w,k} \]

直觉：如果某些通道对类别 \(c\) 的分类权重大，而这些通道在某些空间位置激活强，那么这些位置就是模型判断类别 \(c\) 的关键区域。

CAM 的限制是它依赖特定结构，通常只能用于最后卷积层。

6.4 Grad-CAM

Grad-CAM 改进了 CAM 的限制，可以选择任意卷积层或中间激活层。流程如下：

  1. 选择某层激活：

\[ A \in \mathbb{R}^{H \times W \times K} \]

  1. 计算类别分数 \(S_c\) 对激活 \(A\) 的梯度：

\[ \frac{\partial S_c}{\partial A} \in \mathbb{R}^{H \times W \times K} \]

  1. 对梯度做全局平均池化，得到每个通道的重要性权重：

\[ \alpha_k = \frac{1}{HW}\sum_{h,w}\frac{\partial S_c}{\partial A_{h,w,k}} \]

  1. 用权重对激活通道加权求和，并通过 ReLU 得到热力图：

\[ M^c_{h,w} = \mathrm{ReLU}\left(\sum_k \alpha_k A_{h,w,k}\right) \]

ReLU 的作用是保留对类别 \(c\) 有正贡献的区域。Grad-CAM 常用于判断模型是否真的看到了目标区域，还是依赖背景、纹理或数据集偏差。

6.5 中间特征与 Guided Backprop

除了解释最终类别，也可以选择某个中间通道或神经元，计算其激活值对输入像素的梯度。这能帮助理解某一层某个通道偏好什么图案。

Guided Backprop 会在 ReLU 反向传播时只保留正梯度，使可视化图像更清晰。课件展示的 maximally activating patches 和 guided backprop 说明：高层神经元往往响应更复杂的语义部件，而低层神经元更像边缘或纹理检测器。

6.6 ViT 特征可视化

ViT 没有传统 CNN 的卷积通道和空间 feature map，但仍可以可视化 patch token、注意力模式或中间特征。课件只简要展示了 ViT feature visualization，核心启发是：Transformer 的可解释性通常围绕 token 间关系、注意力图和 patch-level 表征展开。

7 复习重点与易混点

7.1 必须掌握的核心概念

  • 语义分割 vs 实例分割：语义分割只按类别标像素，不区分同类实例；实例分割要给每个物体单独 mask。
  • 目标检测输出不定长：多目标检测的根本困难是每张图目标数量不同，因此需要 proposals、anchors、grid prediction 或 set prediction 等机制。
  • R-CNN 系列演进：R-CNN 对每个 proposal 独立跑 CNN；Fast R-CNN 共享整图卷积特征；Faster R-CNN 用 RPN 取代外部 proposal。
  • RoI Pool vs RoI Align：RoI Pool 会量化/吸附坐标，可能造成错位；RoI Align 用双线性插值避免量化，更适合 mask 预测。
  • 两阶段 vs 单阶段检测器：两阶段通常更准确但慢；单阶段通常更快，直接在 dense grid/anchors 上预测类别和框。
  • CAM vs Grad-CAM：CAM 依赖最后 conv + GAP + 线性分类结构；Grad-CAM 用梯度获得通道权重，可用于更多层。

7.2 典型考试问法

  1. 为什么滑动窗口做语义分割低效？

    因为相邻 patch 大量重叠，却要重复跑 CNN，不能复用共享卷积特征。

  2. 为什么语义分割网络需要下采样再上采样？

    下采样扩大感受野、降低计算量、获得高级语义；上采样恢复空间分辨率，使输出能对齐输入像素。

  3. 转置卷积和普通卷积的 stride 有什么相反关系？

    普通 stride 卷积中，卷积核在输入上移动 \(s\) 个像素，输出移动 1 个位置；转置卷积中，输入移动 1 个位置，卷积核在输出上移动 \(s\) 个像素。

  4. Faster R-CNN 的四个训练损失是什么？

    RPN objectness 分类、RPN box 回归、最终目标类别分类、最终 box 回归。

  5. YOLO 的输出张量为什么是 \(S \times S \times (5B+C)\)？

    每个网格预测 \(B\) 个框，每个框有 4 个坐标加 1 个置信度，共 \(5B\)；同时预测 \(C\) 个类别分数。

  6. Grad-CAM 中 \(\alpha_k\) 的含义是什么？

    \(\alpha_k\) 是类别分数对第 \(k\) 个通道激活的平均梯度，表示该通道对目标类别的重要程度。

7.3 一句话总览

本讲把现代视觉识别从“整图分类”扩展到“像素级和实例级理解”，并展示了两条主线：一条是通过 FCN、U-Net、R-CNN、Faster R-CNN、Mask R-CNN 等架构逐步解决空间输出问题；另一条是用 Saliency、CAM、Grad-CAM 和特征可视化理解模型到底在看什么。
