1 本讲主线：为什么 3D Vision 先要谈表示

这节课由 Stanford CS231n 的客座讲者 Jiajun Wu 主讲，主题是 3D Vision。老师在视频开头特别强调：这节课和前面几周的卷积网络、Transformer、视觉语言模型、生成模型不太一样，因为进入 3D 以后，第一个问题不是“用什么网络”，而是 3D 对象到底用什么数据结构表示。

2D 图像比较统一：一张 PNG/JPEG 基本就是一个像素矩阵，例如 \(200\times200\) 或 \(500\times500\)。即使任务不同，输入形式通常仍然是规则网格上的 RGB 像素。但 3D 对象没有这样统一的自然格式。一个 3D 对象可能包含：

几何（geometry）：形状、表面、体积、拓扑。
纹理（texture）：表面颜色和图案。
材料（material）：透明、粗糙、金属、高光等反射属性。
尺度和结构：可以是杯子、椅子、人体，也可以是城市、树、河流状分叉结构。

课件开头的玻璃杯、城市航拍、自然分叉结构等图片就是在说明：3D 世界远比一张固定大小的像素图复杂。对象可以透明，可以有复杂拓扑，可以是大尺度场景，也可以有非常细的局部纹理和几何细节。因此，本讲先从 3D shape representation 讲起，再讨论深度学习如何和这些表示结合。

老师给出的核心问题可以概括为：

在 2D 中我们几乎默认使用 pixels；但在 3D 中，我们必须先决定用点、网格、体素、参数曲面、隐式函数、神经场还是结构化部件来表示对象。

这个选择会影响后面所有事情：存储、编辑、生成、渲染、动画、重建、分类、分割，以及是否容易与深度网络结合。

2 3D 几何表示的基本谱系

课件把 3D 几何表示先粗分为两大类：显式表示（explicit representations） 和 隐式表示（implicit representations）。

类别	代表形式	核心思想	典型优势	典型困难
显式表示	点云、polygon mesh、subdivision、NURBS、样条、参数曲面	直接给出表面上的点、面片，或给出能直接生成表面点的参数映射	容易采样表面点；适合传统图形学渲染和局部编辑	不一定容易判断任意空间点在物体内还是外；拓扑和不规则结构会给神经网络带来困难
隐式表示	代数曲面、CSG、距离函数、SDF、level set、occupancy/radiance field	用函数关系定义表面、内部、密度或外观	内外测试、融合、分裂、布尔运算和可微查询方便	表面采样和高效渲染可能困难；密集空间查询代价高

老师在视频中补充了一个重要视角：每一种表示都不只是数学定义，它还决定了深度学习怎么用它。 图像输入是固定大小矩阵，所以 CNN 很自然；但 3D 点云是无序集合，mesh 是不规则图，体素是三维体积，隐式函数是连续坐标查询。深度学习在 3D 里起步相对晚，一个重要原因就是这些表示没有像图像像素那样统一、规则、容易批处理。

选择表示时要考虑：

存储：点云、mesh、体素、函数参数的存储方式完全不同。
形状创建：输入可以是照片、文字、手绘 stroke、CAD 操作或随机 latent code。
几何操作：编辑、简化、平滑、滤波、修补、配准、融合。
渲染：如何把 3D 表示变成 2D 图像。
逆渲染与重建：如何从 2D 图像反推 3D 几何和外观。
动画：人体、动物和可动对象还需要关节、形变和时序。
与深度学习结合：输入是否规则、是否可微、是否能批量训练、是否有足够数据。

3 显式表示：点云、网格与参数曲面

3.1 点云（Point Clouds）

点云是最简单的 3D 表示：一个对象由 \(N\) 个三维点表示，可以写成一个 \(3\times N\) 的矩阵，每列是一个点的 \((x,y,z)\) 坐标。点云通常没有 connectivity，也就是说它只告诉我们点在哪里，不告诉我们哪些点相邻、哪些点组成面片。

如果 \(N\) 很小，点云就会变成很粗糙的表面采样。例如椅背的细杆、杯子的薄边、兔子耳朵尖端，如果没有点采到，就等于表示里不存在。

在工程上，一个 batch 中每个样本的 \(N\) 通常是固定的，也就是说可以写成 \(B \times N \times 3\) 的张量。但在数学上，点云不要求每个对象点数相同。

点云有时还会附带法向量（surface normal）。因为如果要渲染点云，需要知道光从某个方向照来时如何与局部表面相互作用；只有点的位置不足以决定 shading。带有方向的点也常被称为 surfels。

3.1.1 点云从哪里来

点云常常是 3D 传感器的原始输出，例如：

深度相机和 RGB-D 传感器；
3D scanner；
结构光或激光扫描；
多视角重建；
手机 ARKit 等移动设备扫描。

这些系统得到的往往不是干净完整的对象，而是多个视角下的 raw scans。之后需要进行 registration（配准）、融合、去噪、补洞和纹理处理，才能得到更完整的形状。

3.1.2 点云的优势

点云的主要优点是自由、简单、接近传感器输出：

不受拓扑约束，几乎可以表示任何几何形状。
对大规模、多类别数据集友好。
可以直接从扫描设备或多视角重建中获得。
作为神经网络输入时，比 mesh 少了显式面结构的复杂性。

3.1.3 点云的困难

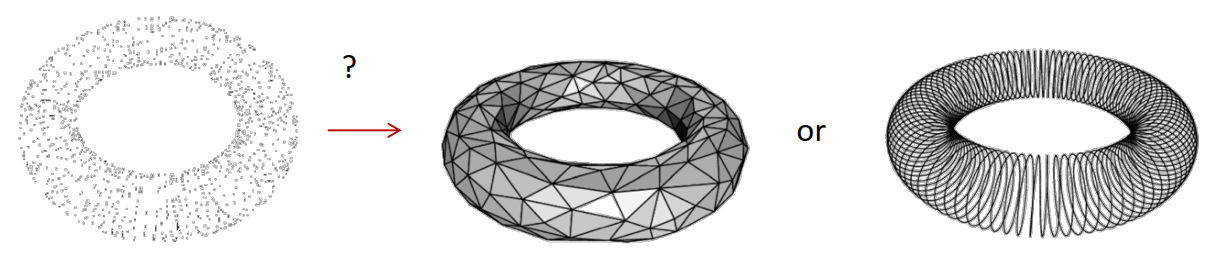

无连接关系：点云无法区分某些拓扑不同但采样点相似的形状。例如一圈采样点可能来自一个环面（torus），也可能来自几个断开的环形结构。（如上图）

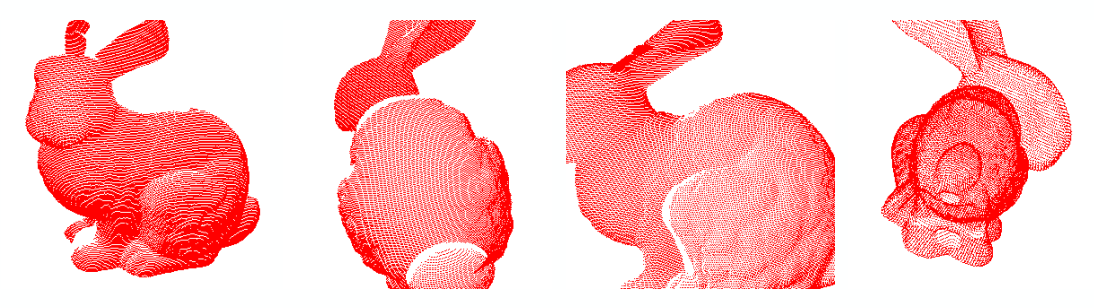

采样不均匀：如果兔子头部点很多、尾部点很少，模型和渲染都会偏向高密度区域。点云算法往往需要考虑如何让采样尽量均匀。
不直接支持细分/简化/光滑渲染：这些操作通常依赖表面连接或局部邻域估计。
噪声与缺失：真实扫描点云常有噪声、遮挡、局部缺失和配准误差。

因此，点云是信息非常直接但也非常“不完整”的表示：它给出了空间采样，却没有给出表面的组织方式。

3.2 Polygon Meshes：最常用的图形学表示

多边形网格（polygonal meshes）在点的基础上加入连接关系。最常见的是三角网格：顶点构成边，边构成三角面，三角面拼接成表面。

mesh 可以说是传统图形学、游戏、CAD 和很多渲染管线中最广泛使用的 3D 表示。原因是 mesh 不只是点集，它明确给出 surface faces，所以适合：

光栅化（rasterization）和 ray tracing；
纹理映射；
几何编辑；
碰撞检测；
mesh subdivision、simplification、regularization。

课件中的 Digital Michelangelo Project 展示了 David 雕塑的巨大三角网格：约 2818 万 vertices 和 5623 万 triangles。Google Earth 则是更极端的大尺度例子：由卫星和航拍重建出的城市 mesh 可以达到 trillions of triangles。

3.2.1 Mesh 操作

操作	含义	图中直观效果

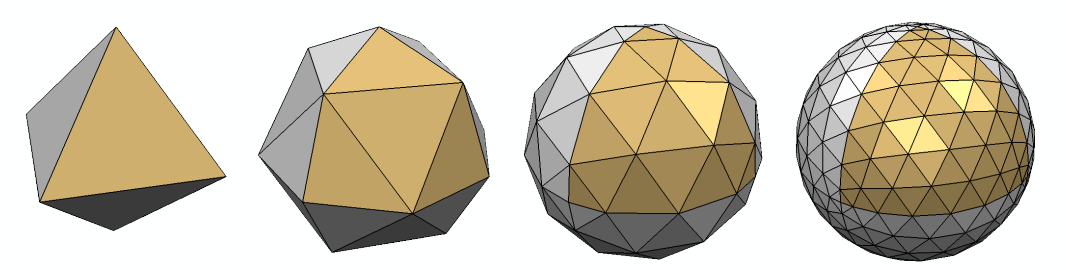

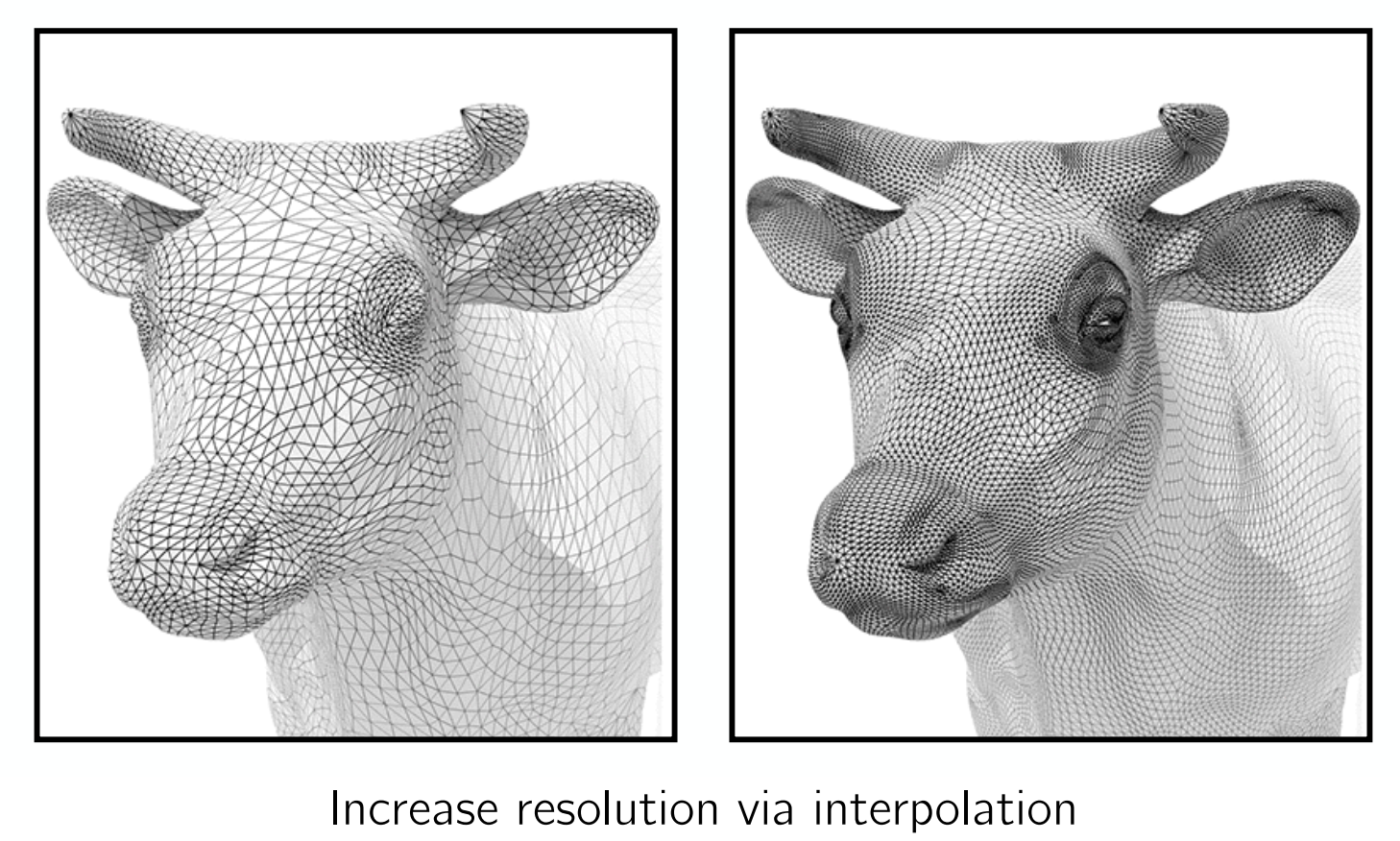

Subdivision / Upsampling	增加面片数量，通过插值获得更高分辨率	牛头从粗糙网格变得更细腻

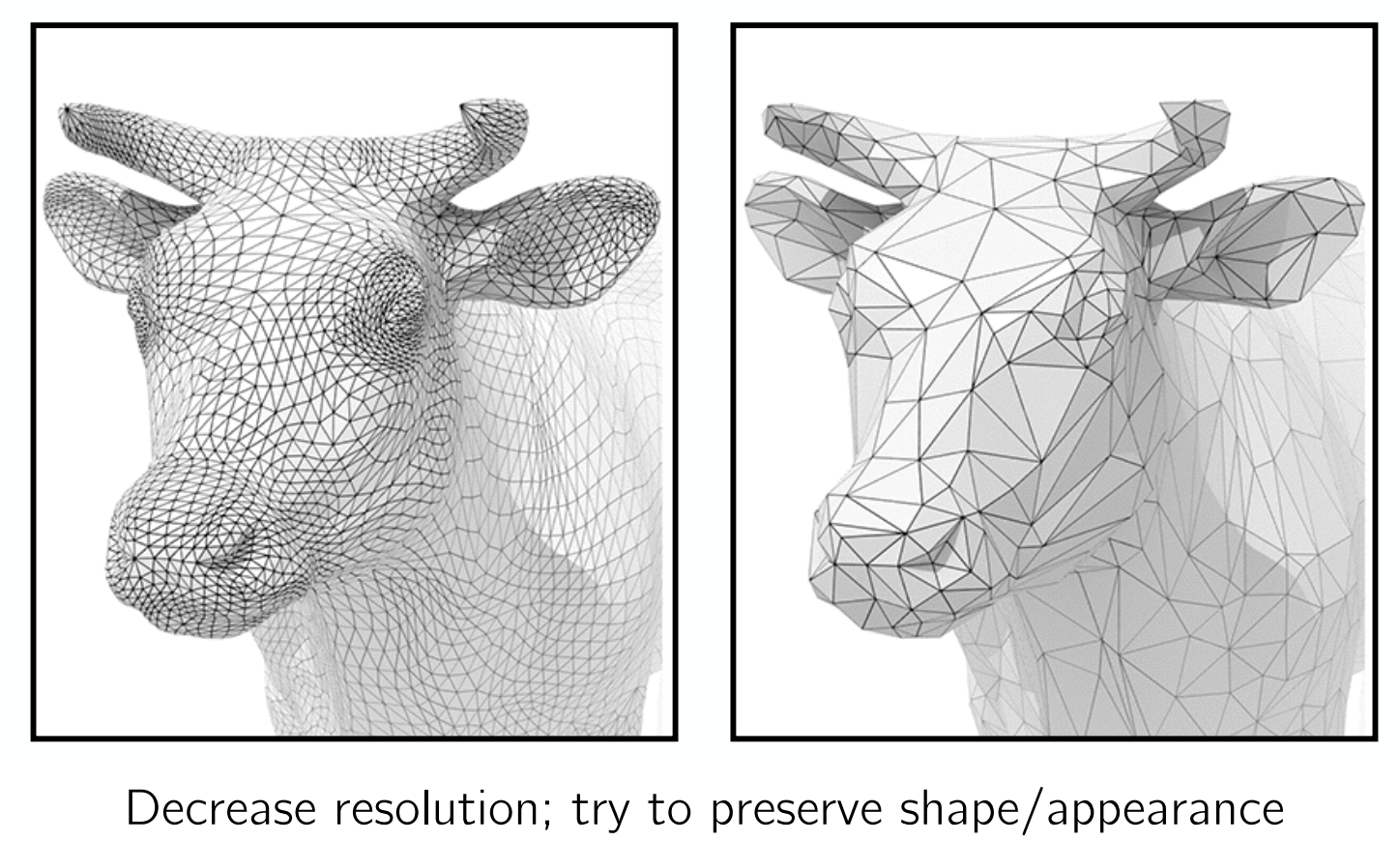

Simplification / Downsampling	减少三角形数量，同时尽量保持外观	复杂模型变成更稀疏但仍可辨认的形状

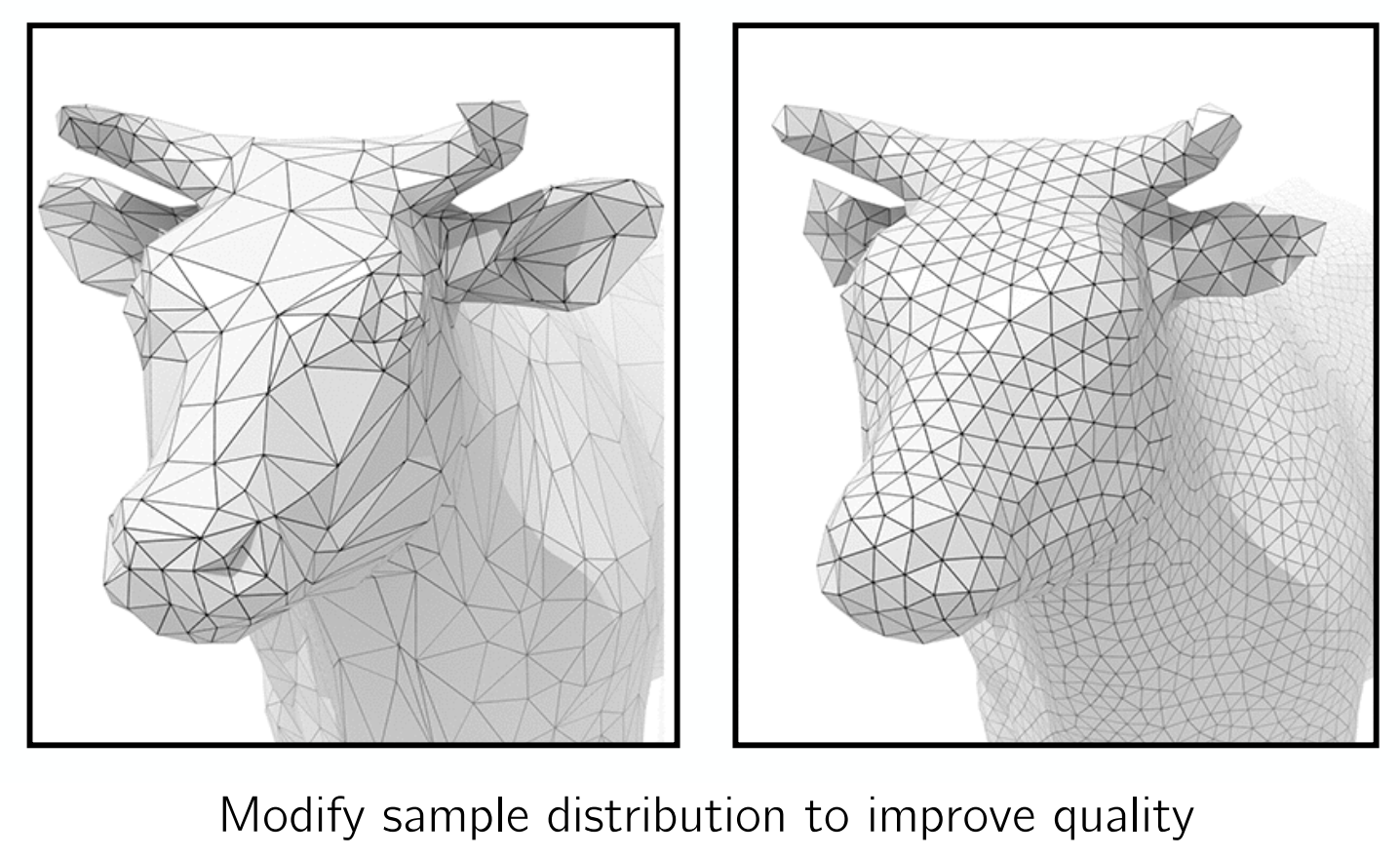

Regularization	调整三角形大小和分布，使 mesh 更均匀	三角形更规则，便于后续处理

Upsampling, Downsampling and Regularization

3.2.2 Mesh 和深度学习为什么不好直接结合

视频中老师补充了一个很重要的历史原因：早期深度学习喜欢固定分辨率输入，例如图像矩阵；但 mesh 是高度不规则的：

每个对象顶点数不同；
每个面可能有 3、4、5 个顶点；
邻接关系不是规则网格；
batch 处理和卷积定义都不直接。

这也是 3D deep learning 相比 2D vision 起步较慢的原因之一：3D 的主流表示不像像素矩阵那样天然适合 CNN。

3.3 参数表示（Parametric Representation）

参数表示把曲线或曲面看成一个低维参数空间到 3D 空间的映射：

\[ f:X\rightarrow Y,\quad X\subseteq\mathbb{R}^m,\ Y\subseteq\mathbb{R}^n. \]

对于 3D 曲面，通常是：

\[ s(u,v)=(x(u,v),y(u,v),z(u,v)). \]

并且 \(m=2\)，\(n=3\)。

老师在视频中强调：很多曲线和曲面的 内在自由度（intrinsic dimensionality） 比它们嵌入的 3D 空间低。自由度可以理解为：描述或控制一个几何对象上的点，需要独立改变几个参数。例如曲线只有一个自由度，曲面通常只有两个自由度。参数表示正是利用低维参数来生成高维空间中的曲线或曲面。

3.3.1 圆与球面的例子

二维圆可以写成：

\[ p(t)=r(\cos t,\sin t),\quad t\in[0,2\pi). \]

三维球面可以写成：

\[ s(u,v)=r(\cos u\cos v,\sin u\cos v,\sin v), \]

其中 \(u\) 和 \(v\) 是两个自由度。

如果要采样参数曲面，只需要在参数域中采样 \((u,v)\)，再代入函数，就能得到曲面上的点。这是显式参数表示最重要的优点。

3.3.2 Bézier 曲线、Bézier 曲面与 Subdivision

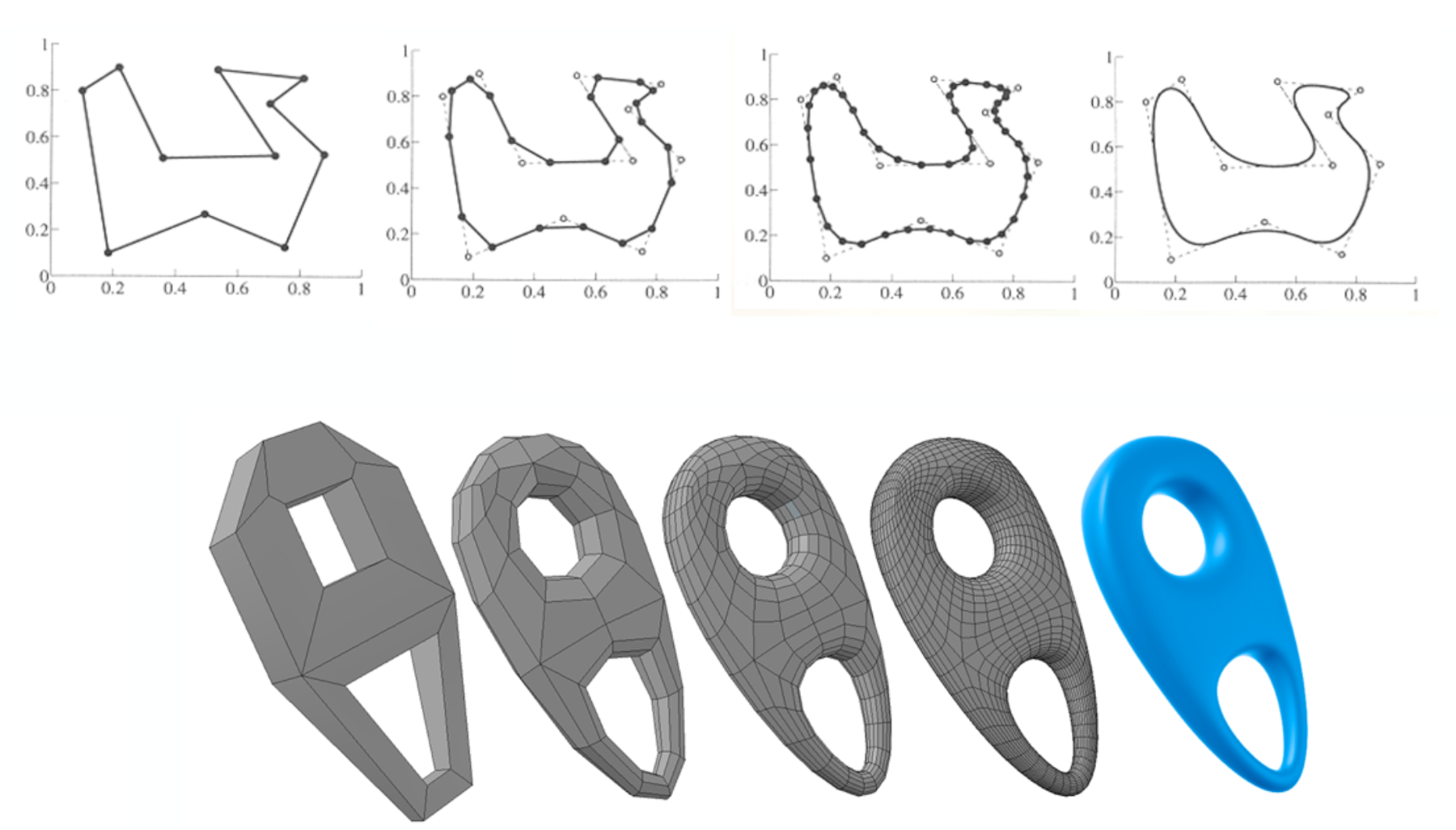

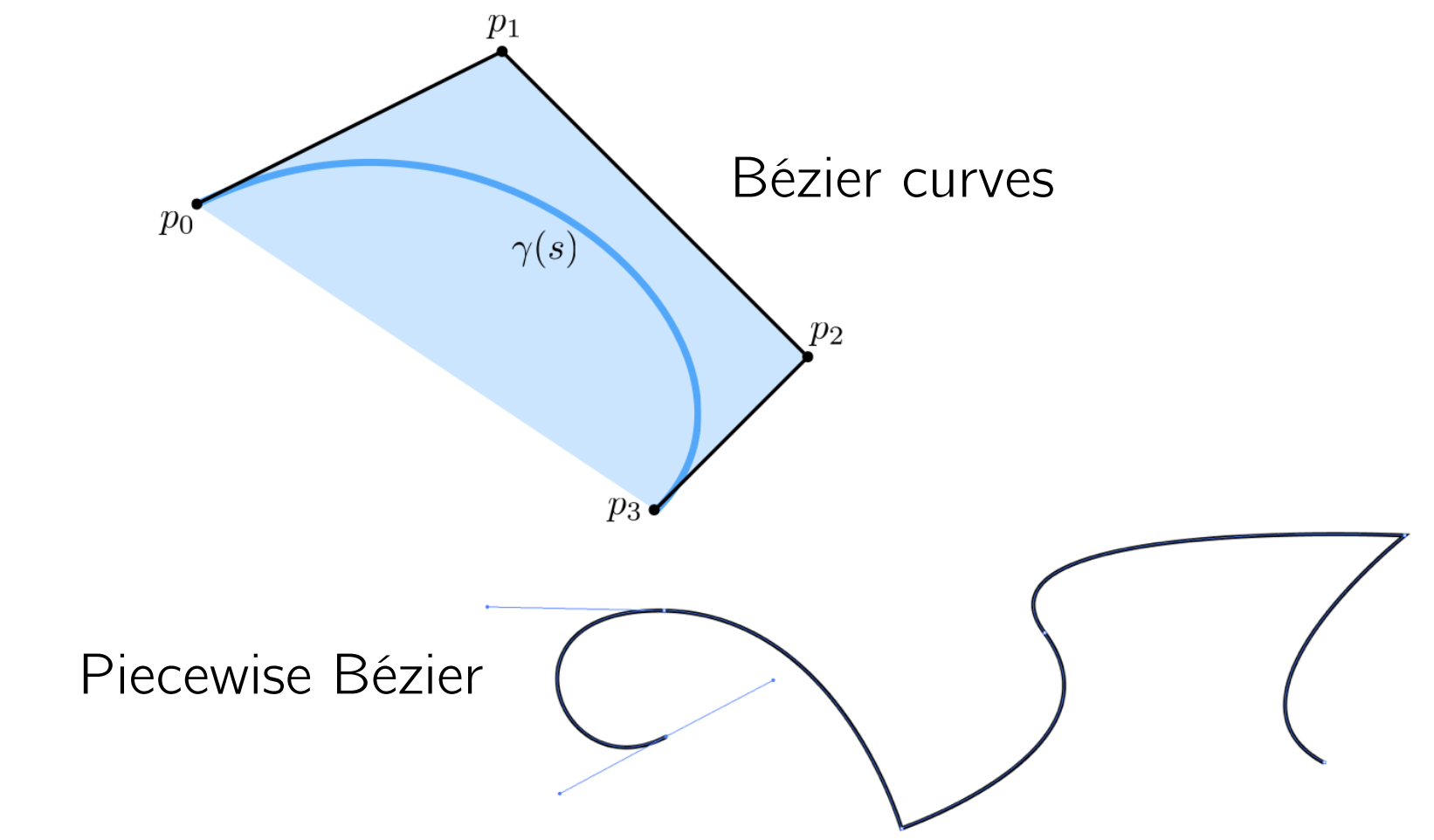

课件展示了 Bézier curves、piecewise Bézier、Bézier surfaces 和 subdivision curves/surfaces。它们的共同点是 用少量控制点或局部规则描述光滑曲线/曲面。

Bézier curve：用控制点拉出一条光滑曲线。

可以把它想象成绘图软件里的钢笔工具：起点和终点决定曲线从哪里开始、到哪里结束，中间控制点决定曲线怎样弯。曲线不一定穿过所有控制点，但会被控制点“吸引”。这种表示适合字体轮廓、图标边缘、动画路径、汽车或产品外形线等需要平滑轮廓的对象。
Piecewise Bézier：把多段 Bézier 曲线拼成复杂轮廓。

单独一段 Bézier 通常只能表达一段较简单的弯曲；如果要表示字母、花瓶外轮廓、车身侧面线条等复杂形状，就把很多段 Bézier 接起来。关键要求是拼接处尽量平滑，否则会出现明显折角。

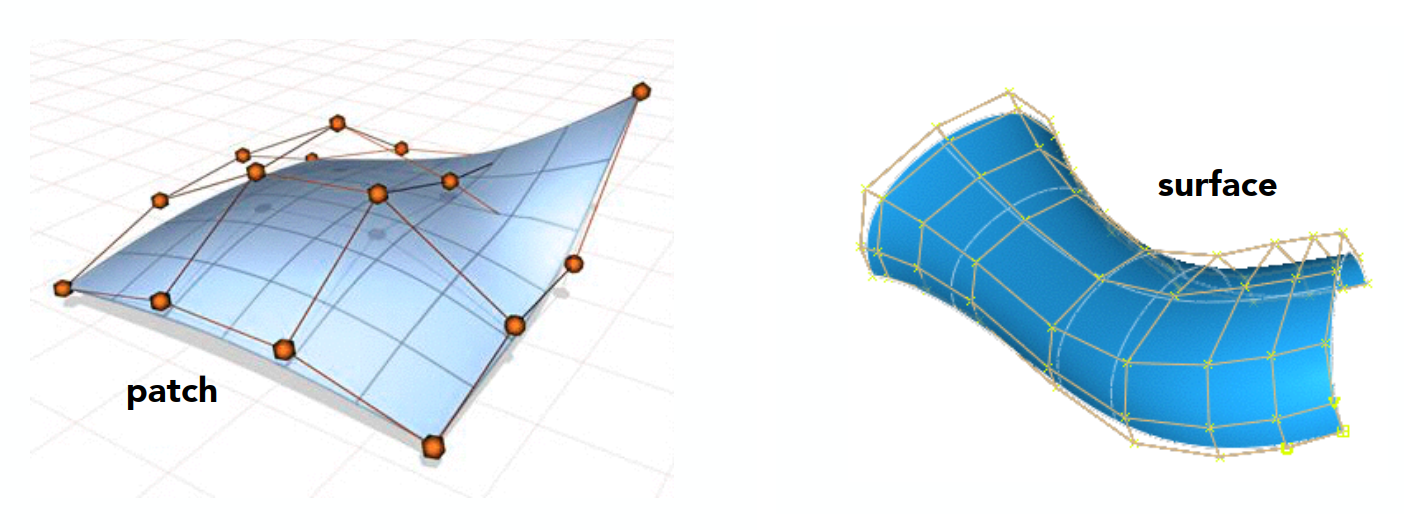

Bézier surface：把 Bézier 曲线扩展成一张光滑曲面。

如果 Bézier curve 像一根被控制点拉动的弹性线，那么 Bézier surface 就像一张被控制点拉扯的橡胶布。移动控制点时，整张曲面会随之鼓起、凹下或弯曲。它可以看成从二维参数 \((u,v)\) 生成三维点 \((x,y,z)\) 的映射，因此属于参数曲面。
Subdivision curve/surface：从粗糙形状反复细分，逐渐变光滑。

它的思路不是直接写一条曲线公式，而是先给一个粗控制多边形或粗 mesh，然后不断插入新点、调整位置。重复多次后，原本粗糙的折线或多面体会变成光滑曲线/曲面。直觉上，它像把低分辨率模型不断“打磨”成更圆滑的模型。

老师在视频里把这类表示和设计联系起来：桌子、椅子、工业零件等对象中有很多直线、曲面、对称结构和低维规则，仅用点或 mesh 可能丢失这种“设计意图”；参数表示可以更紧凑地表达这些规则。

4 隐式表示：函数、距离场、Level Set 与体素

4.1 显式表示的核心权衡

显式表示的最大优点是 采样容易。例如环面可以写作：

\[ f(u,v)=((2+\cos u)\cos v,\ (2+\cos u)\sin v,\ \sin u). \]

只要随机采样 \(u,v\)，就能得到表面上的点。

但显式表示的一个典型困难是：判断任意空间点在物体内部还是外部很难。如果给定点 \((3/4,1/2,1/4)\)，显式曲面本身不一定直接告诉我们这个点是否在闭合物体内部。老师将这个问题和神经渲染联系起来：很多 neural rendering 方法需要频繁查询某个 3D 位置的密度、颜色、材质或是否在物体内部；显式表示不一定天然支持这种查询。

4.2 隐式表示的定义

隐式表示用函数关系定义表面。最经典形式是：

\[ f(x,y,z)=0. \]

例如单位球面：

\[ x^2+y^2+z^2=1. \]

更一般地，函数值的符号可以表示内外：

\(f(x,y,z)=0\)：点在表面上；
\(f(x,y,z)<0\)：点在内部；
\(f(x,y,z)>0\)：点在外部。

隐式表示的优势正好和显式表示互补：给定一个查询点，直接代入函数，就能得到它与对象的关系。但如果要采样整个表面，即找到所有满足 \(f(x,y,z)=0\) 的点，就比较困难，需要数值方法。

这里容易产生一个误解：隐式表示好像只是把显式公式“移项”成 \(f(x,y,z)=0\)。对于球面、圆环面这类简单形状，确实常常可以在参数式和隐式方程之间互相转换。但两者的核心差别不是能不能描述同一个几何对象，而是 查询方向不同：

显式/参数表示更像“造点机器”：输入参数 \((u,v)\)，直接输出表面点 \((x,y,z)\)，所以采样表面很方便。
隐式表示更像“检测器”：输入任意空间点 \((x,y,z)\)，输出 \(f(x,y,z)\)，根据它是等于 0，小于 0 还是大于 0，告诉我们这个点在表面上、内部还是外部，所以空间查询很方便。

因此，同一个球面可以既有参数表示，也有隐式表示；但它们天然擅长的操作不同。显式表示适合生成表面点，隐式表示适合内外判断、距离查询、布尔组合、神经渲染中的密度或 occupancy 查询。

4.3 代数曲面与 CSG

代数曲面（Algebraic Surfaces）是多项式的零集合。球、环面、心形等规则形状都可以由多项式方程定义。它们适合规则几何，但很难单独表达真实世界中的复杂对象，比如一头牛、一把椅子或一个完整室内场景。

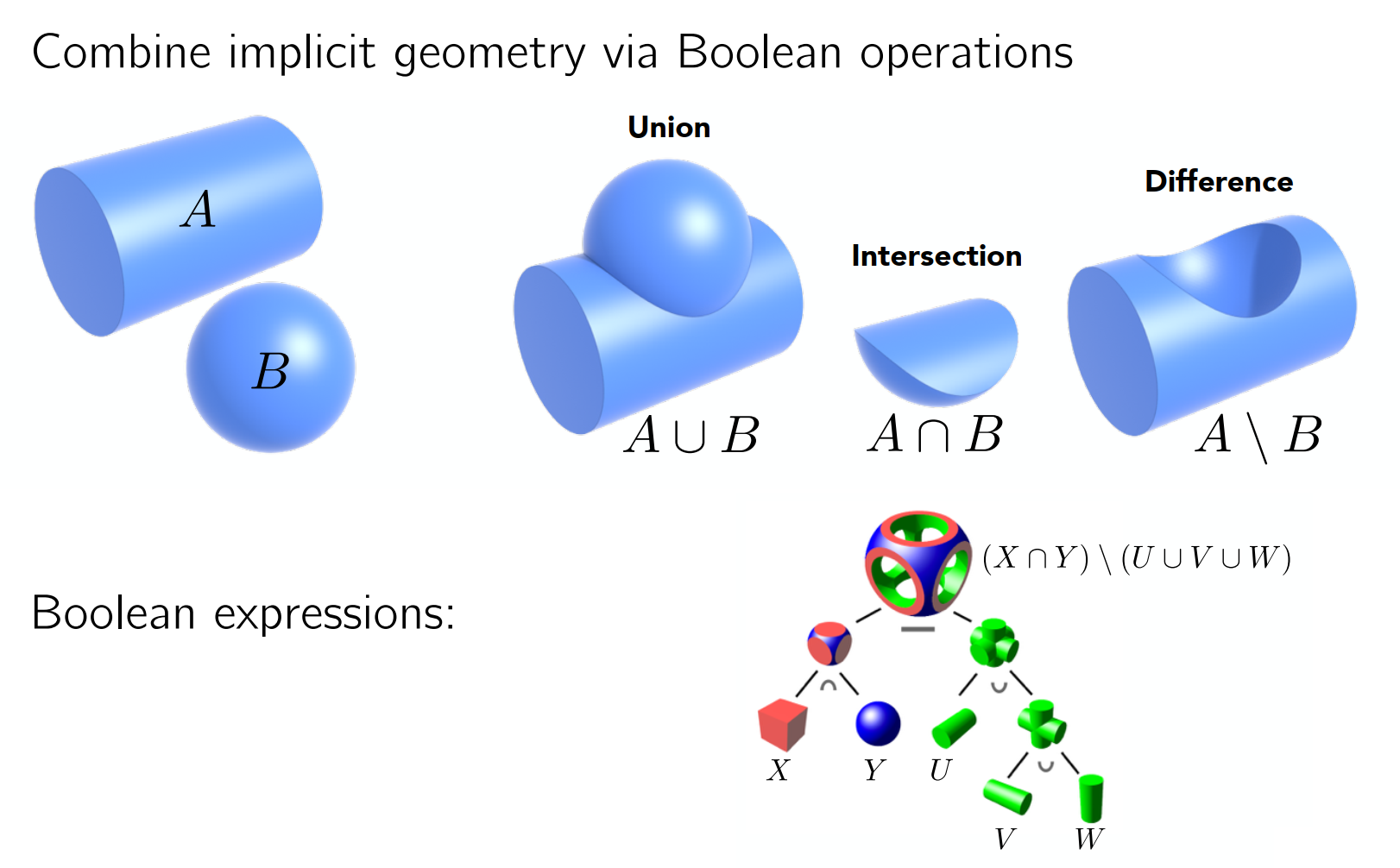

Constructive Solid Geometry（CSG） 用布尔运算组合简单隐式几何：

操作	表达	含义
Union	\(A\cup B\)	合并两个物体
Difference	\(A\setminus B\)	从 A 中挖掉 B
Intersection	\(A\cap B\)	只保留重叠部分

视频中老师补充：CSG 和隐式函数组合在工业设计、制造和 CAD 中非常重要。因为函数值可以做加减、min/max、逻辑组合，所以复杂零件可以由简单体逐步组合出来。

4.4 距离函数与 SDF

4.4.1 SDF 的定义：带符号的表面距离

距离函数（Distance Function） 给出空间中任意点到物体表面的距离。若距离带正负号，就得到 符号距离函数（Signed Distance Function, SDF）。SDF 的值不仅告诉我们内外，还告诉我们离表面多远。

SDF 的直观理解：

\[ \mathrm{SDF}(x)= \begin{cases} -d(x,\partial\Omega), & x\text{ inside},\\ 0, & x\text{ on surface},\\ d(x,\partial\Omega), & x\text{ outside}. \end{cases} \]

其中 \(\partial\Omega\) 是物体表面。

例如半径为 \(1\)、中心在原点的球可以写成：

\[ \mathrm{SDF}(\mathbf{x})=\|\mathbf{x}\|_2-1. \]

如果 \(\mathbf{x}=(0,0,0)\)，则 \(\mathrm{SDF}(\mathbf{x})=-1\)，说明它在球内部，离表面距离为 \(1\)；如果 \(\mathbf{x}=(1,0,0)\)，则 \(\mathrm{SDF}(\mathbf{x})=0\)，说明它在球面上；如果 \(\mathbf{x}=(2,0,0)\)，则 \(\mathrm{SDF}(\mathbf{x})=1\)，说明它在球外部，离表面距离为 \(1\)。

如果一个点看起来可以连到表面的多个位置，SDF 取的是其中的 最短距离。更准确地说：

\[ d(\mathbf{x},\partial\Omega)=\min_{\mathbf{y}\in\partial\Omega}\|\mathbf{x}-\mathbf{y}\|_2. \]

直觉上，可以想象以 \(\mathbf{x}\) 为圆心不断扩大圆，第一次碰到物体表面时的半径，就是 \(|\mathrm{SDF}(\mathbf{x})|\)。如果 \(\mathbf{x}\) 在物体内部，这个距离加负号；如果在物体外部，这个距离加正号。

4.4.2 例子：用 SDF 插值移动边界

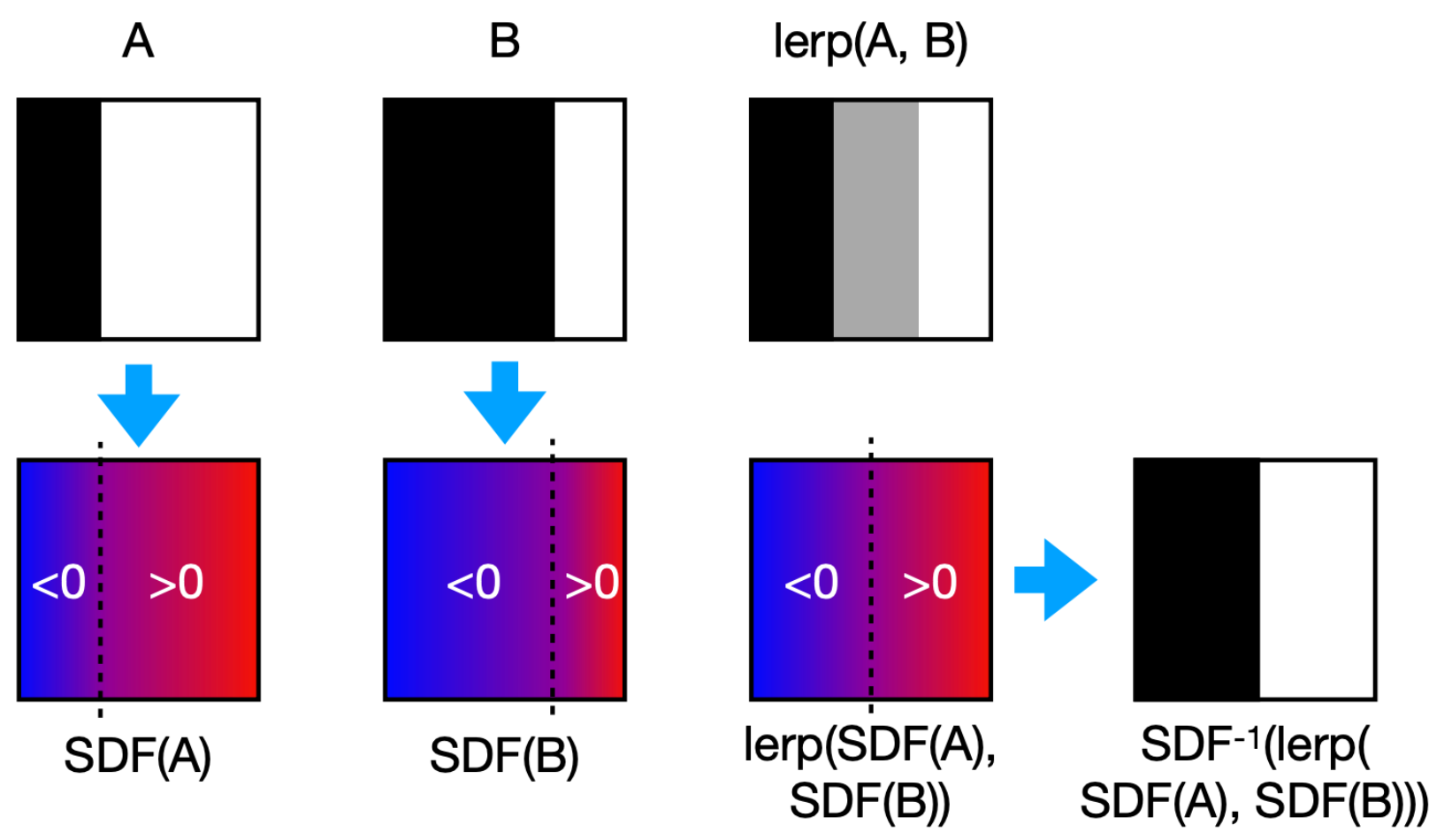

SDF 的一个重要优点是可以平滑组合或插值形状。下面是一个一维边界移动的例子：上方的 A 和 B 可以看成两个黑白形状，黑色表示物体内部，白色表示物体外部，黑白交界处就是边界。A 的边界偏左，B 的边界偏右。

如果把 A 和 B 转成 SDF，那么每个位置不再只是黑或白，而是有一个带符号距离值：

\(SDF<0\)：在物体内部；
\(SDF=0\)：在边界上；
\(SDF>0\)：在物体外部。

关键操作是对两个 SDF 做线性插值：

\[ \mathrm{lerp}(\mathrm{SDF}(A),\mathrm{SDF}(B)) =(1-t)\mathrm{SDF}(A)+t\mathrm{SDF}(B). \]

当 \(t=0\) 时得到 A；当 \(t=1\) 时得到 B；当 \(t=0.5\) 时得到介于 A 和 B 之间的中间 SDF。再从这个中间 SDF 中取 \(SDF=0\) 的位置，就得到一个边界位于 A 和 B 中间的新形状。

这页的核心直觉是：不要直接混合黑白占据结果，而是混合每个点到边界的带符号距离。 因为 SDF 包含“离边界多远”的信息，所以插值后边界会连续移动，而不是突然跳变。推广到 3D 后，同样可以对物体表面进行平滑变形、融合或生成中间形状。

4.5 Level Set：把隐式函数预采样到网格上

隐式函数很灵活，但复杂形状很难写成简单闭式公式。老师在视频中给出动机：如果每次查询“一点是否在牛的内部”都要组合成百上千个函数，那会非常慢。一个折中办法是 预查询（pre-query）大量空间点，并把结果存起来。

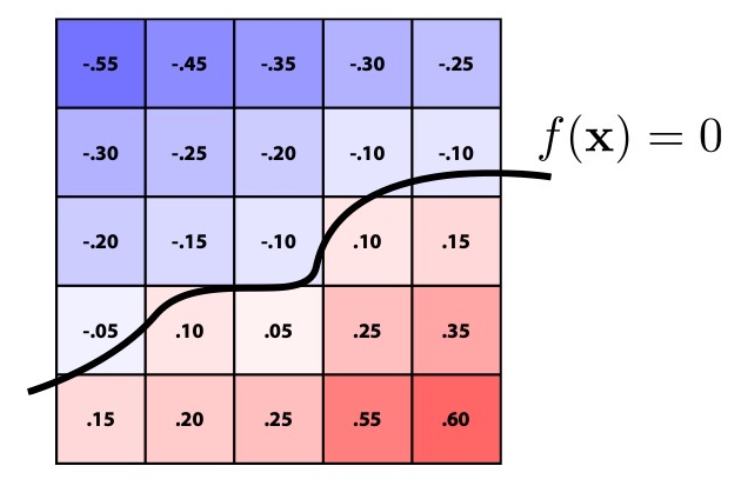

这就是 Level Set 的思想：在 3D 空间中采样一个规则网格，例如 \(100\times100\times100\)，对每个格点预先计算函数值或距离值，然后把这些值存成三维矩阵。表面位于函数值从正到负变化的位置，也就是插值后 \(f=0\) 的地方。

预查询结束后，如果要判断一个点 \(\mathbf{x}\) 位于形状的内部、表面还是外部，通常采用 三线性插值 的方法。用周围 \(2\times2\times2=8\) 个格点的 \(\text{SDF}\) 做插值，得到 \(\hat{\mathrm{SDF}}(\mathbf{x})\)，即 \(\mathbf{x}\) 的 \(\mathbf{SDF}\) 的估计值。然后判断：若\(\mathrm{SDF}(\mathbf{x})<0\)，则在形状内部；若 \(\mathrm{SDF}(\mathbf{x})=0\)，则在表面上；若 \(\mathrm{SDF}(\mathbf{x})>0\)，则在形状外部。

Level Set 的特点：

本质上仍然是隐式表示，因为表面由 \(f=0\) 定义；
但它又是非参数的，因为函数值被离散存储在网格中；
可以更直观地控制复杂形状；
适合 CT/MRI 等体数据，因为医学图像天然就是体素网格。

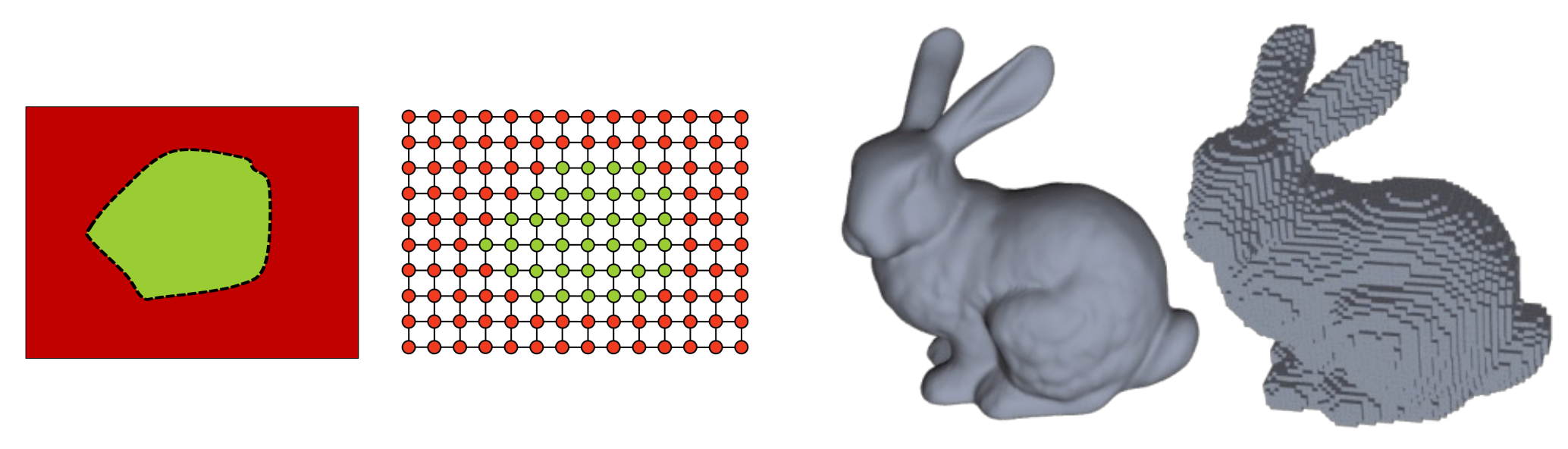

4.6 体素（Voxels）

体素可以看成 3D 版像素。每个格子存储 occupancy、density、SDF、语义标签或颜色等值。体素非常适合 3D CNN，因为它把 3D 数据变成规则张量。

Occupancy（占据状态）：表示这个 voxel 是否被物体占据。最简单是二值标签，\(1\) 表示在物体内部，\(0\) 表示在物体外部；也可以是 \([0,1]\) 之间的概率，表示模型认为这里有物体的置信度。
Density（密度/不透明度）：表示这个位置对光线的阻挡、吸收或散射有多强。它不是简单回答“有没有物体”，而是回答“这里有多实、有多挡光”。在 NeRF 等体渲染方法中，density 会影响光线经过该位置时对最终像素颜色的贡献。
SDF（符号距离）：表示 voxel 中心或格点到物体表面的带符号距离。负数表示在物体内部，零表示在表面上，正数表示在物体外部。
语义标签（semantic label）：表示该 voxel 属于什么类别或部件，例如墙、地板、桌子、椅子腿、椅子背等。它常用于 3D scene parsing 或 part segmentation。
颜色（color）：通常存储 RGB 三个通道，即 \((R,G,B)\)。如果需要透明度，也可以存 RGBA；在更复杂的神经渲染中，颜色还可能和观察方向有关。

但体素的核心问题是内存和计算量：三维分辨率增长很快。如果每个维度分辨率翻倍，总格子数变成原来的 8 倍。很多对象只在表面附近有信息，空空间占了大量格子，这会造成严重浪费。

4.7 3D 形状表示总结

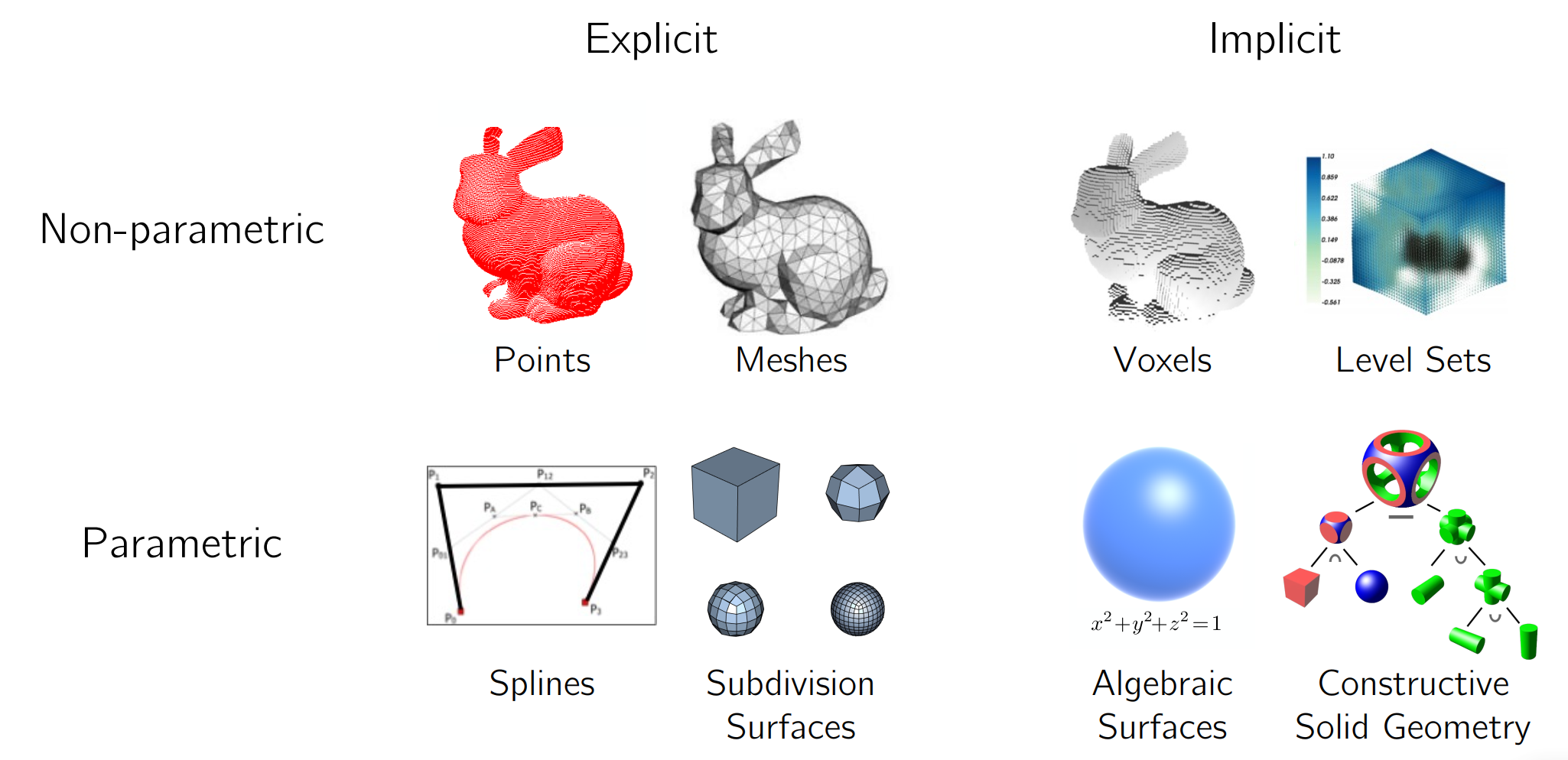

3D shape representation 可以用两个维度来理解：

显式（Explicit） vs 隐式（Implicit）：显式表示直接给出表面上的点、面片或参数曲面；隐式表示用函数、体素值或规则判断空间点和物体的关系。
非参数（Non-parametric） vs 参数（Parametric）：非参数表示通常直接存储离散数据，例如点、网格、体素格点；参数表示用公式、控制点、规则或构造过程来生成形状。

这张图提醒我们：3D 没有像 2D 像素那样统一的默认表示。选择表示时，要看任务更需要什么：

如果要直接处理扫描数据，点云很自然；
如果要高质量传统渲染，mesh 很自然；
如果要规则张量和卷积，voxel 很自然；
如果要查询任意空间点的内外、距离或密度，SDF/occupancy/radiance field 这类隐式表示更自然；
如果要表达工业零件、曲线曲面和设计意图，splines、subdivision、CSG 等参数化表示更自然。

因此，3D Vision 的很多方法差异，本质上不是网络结构不同，而是底层形状表示不同。表示一变，存储方式、采样方式、损失函数、渲染方式和神经网络结构都会随之改变。

5 3D 数据集：从小规模 CAD 到大规模真实扫描与视频

老师在视频中把数据集发展讲得很清楚：3D vision 很长时间里受限于数据规模。2D 图像有 ImageNet、互联网图像和海量视频；而 3D 数据的获取、清洗、标注和重建都困难得多。

5.1 早期数据集

Princeton Shape Benchmark 包含 1814 个样本和 182 个类别。这意味着平均每个类别大约只有 10 个样本左右。放到今天看很小，但在当时已经是重要基准。

2014 年以前，很多 3D 数据集规模都不大，即使有上万模型，类别一多，每类样本数仍然有限。这也是早期 3D 机器学习难以训练大模型的重要原因。

5.2 ShapeNet 与 ModelNet

ShapeNet 的出现类似 3D 领域的 ImageNet 时刻。

ShapeNet：约 3M synthetic objects；
ShapeNetCore：约 51.3K models，55 categories；
ModelNet 后来被 ShapeNet 吸收。

ShapeNetCore 平均每类约 1000 个样本，虽然类别分布不均，但 chairs 和 cars 等大类终于有了足够样本。因此许多早期 3D deep learning 论文都集中在椅子和车上展示结果。

5.3 Objverse 与 Objverse-XL

Objverse 和 Objverse-XL 把规模进一步提高到约 800K 和 10M 级别的 3D assets。相比 ShapeNet，它们类别更多、模型更多，很多对象还带纹理。它们代表了大规模 synthetic 3D 数据的新阶段。

5.4 真实扫描与多视角视频

真实 3D 数据比合成 CAD 模型更难获取。

数据集	特点	重要性
Object Scan	10,933 RGB-D scans，441 models	真实物体扫描数据
CO3D	约 19,000 videos，50 categories	用手机/相机绕物体拍摄视频，支持真实物体重建
ScanNet	2.5M views，1500 RGB-D scans，camera poses，surface reconstructions，instance-level semantic segmentations	室内场景理解的重要数据集
ARKitScenes / ScanNet++	更近期的真实场景数据	更高质量图像和扫描
PartNet	细粒度、实例级、层次化部件标注	支持部件分割和结构理解

即使 CO3D 这类真实物体视频数据已经很有价值，和 2D 图像/视频数据规模相比仍有巨大差距。2D 数据可以达到十亿、百亿级，而真实 3D 数据往往还在十万量级附近。这也是现代 3D 研究重新重视 2D/视频 foundation models 的原因之一。

6 AI + Geometry 的任务与表示选择

AI + Geometry 的任务可分成三类。

6.1 生成式模型

生成式模型学习形状先验，用于：

3D shape generation；
shape completion；
geometry data processing；
从图像、文本或 latent code 生成 3D 对象；
同时生成几何与外观。

3D 生成不只是输出形状，还可能需要控制 viewpoint、texture、identity，以及最终渲染出的 2D 图像是否真实。

6.2 判别式模型

判别式模型学习 shape descriptors，用于：

shape classification；
retrieval；
segmentation；
view estimation；
scene parsing。

6.3 2D-3D 联合建模

因为 2D 数据和 2D 模型更丰富，3D 研究一直在尝试利用 2D 监督：

多视角投影；
differentiable projection/back-projection；
differentiable rendering；
neural rendering；
从 2D images/videos 学习 3D geometry 和 appearance；
融合文本等多模态输入。

早期 3D deep learning 先尝试把 3D 转成 2D 或 3D voxel 来套用已有网络；后来大家希望发展 3D-native 方法；而近年由于图像/视频 foundation models 太强，研究趋势又重新回到“如何利用 2D/视频大模型帮助 3D”。

7 多视角、体素、Octree：早期深度学习如何进入 3D

7.1 Multi-View CNN

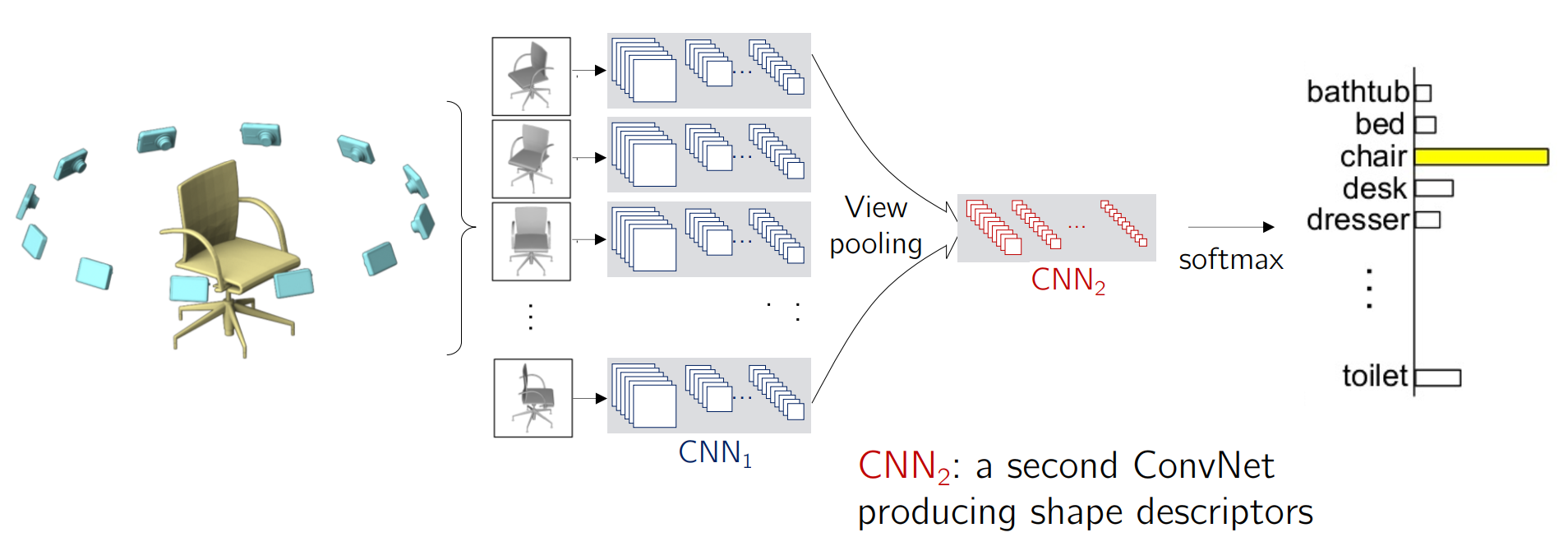

Multi-View CNN 的思路是把 3D 对象从多个相机角度渲染成 2D 图像，再用成熟的 2D CNN 处理。流程如下：

对同一个 3D 对象渲染多个 views。
每个 view 通过 CNN 提取图像特征。
通过 view pooling 对多个视角特征做逐元素 max pooling。
得到 shape descriptor，再用于分类或检索。

ModelNet40 上的结果显示，MVCNN 显著提升了分类和检索表现：

Method	Classification Accuracy	Retrieval mAP
SPH	68.2%	33.3%
LFD	75.5%	40.9%
3D ShapeNets	77.3%	49.2%
FV, 12 views	84.8%	43.9%
CNN, 12 views	88.6%	62.8%
MVCNN, 12 views	89.9%	70.1%
MVCNN + metric, 12 views	89.5%	80.2%
MVCNN, 80 views	90.1%	70.4%
MVCNN + metric, 80 views	90.1%	79.5%

MVCNN 的优点是直接借用 2D CNN 的方法和预训练特征；缺点是必须选择投影视角，而且如果输入本身是 noisy/incomplete point cloud，渲染出的视图可能很差。

7.2 体素网络与 3D-GAN

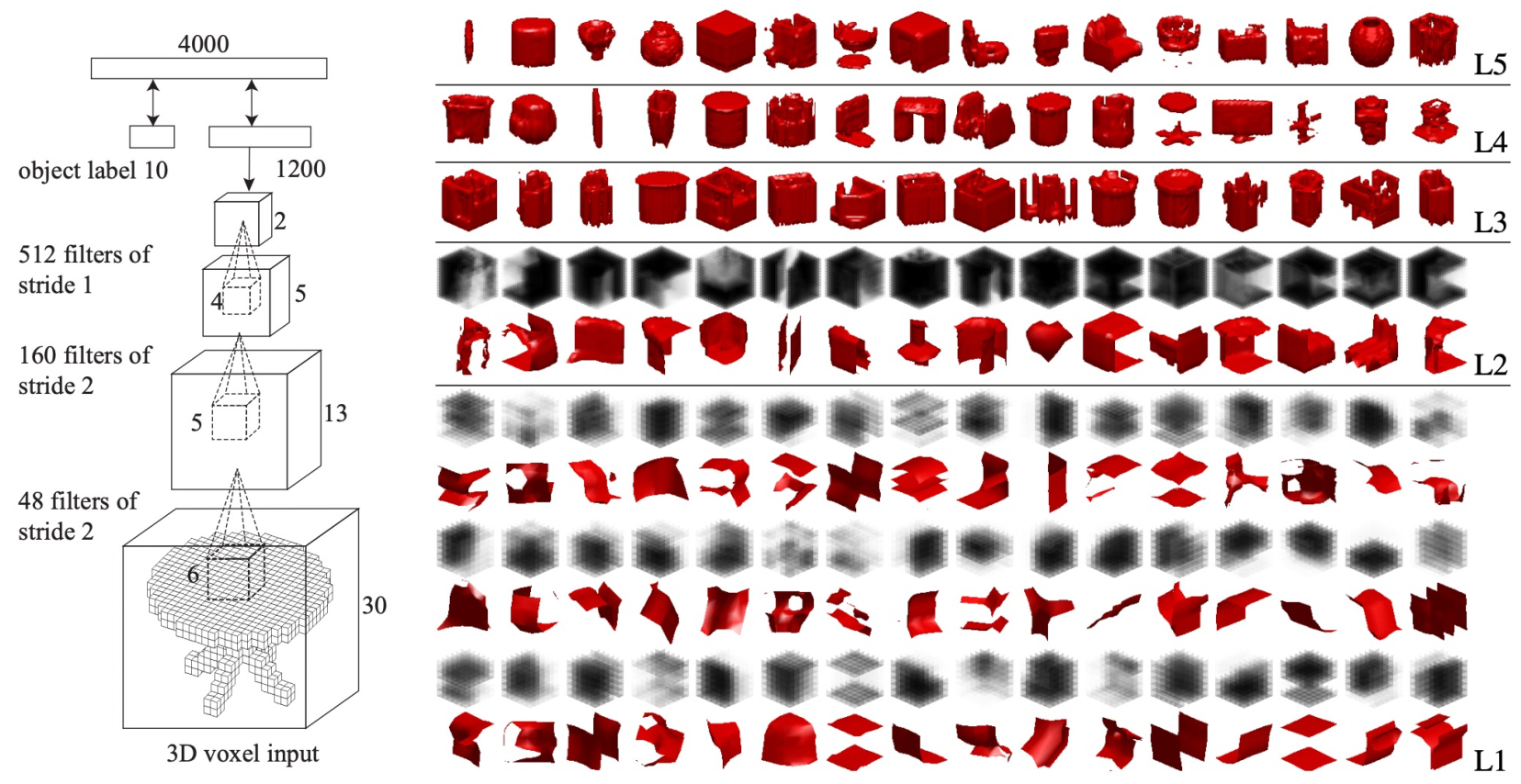

最直接的 3D-native 方法是把像素 CNN 扩展成体素 3D CNN。3D ShapeNets / 3D Conv Deep Belief Networks 使用 voxel occupancy grid 学习形状，可以做分类和生成。

之后 3D-GAN 把 GAN 从 2D pixels 扩展到 3D voxels：latent code 经过 generator 输出 3D voxel shape。这个思路很自然：GAN 可以生成 2D pixels，也可以生成 3D voxels，只是计算更重、分辨率更低。

7.3 Visual Object Networks：几何 + 渲染

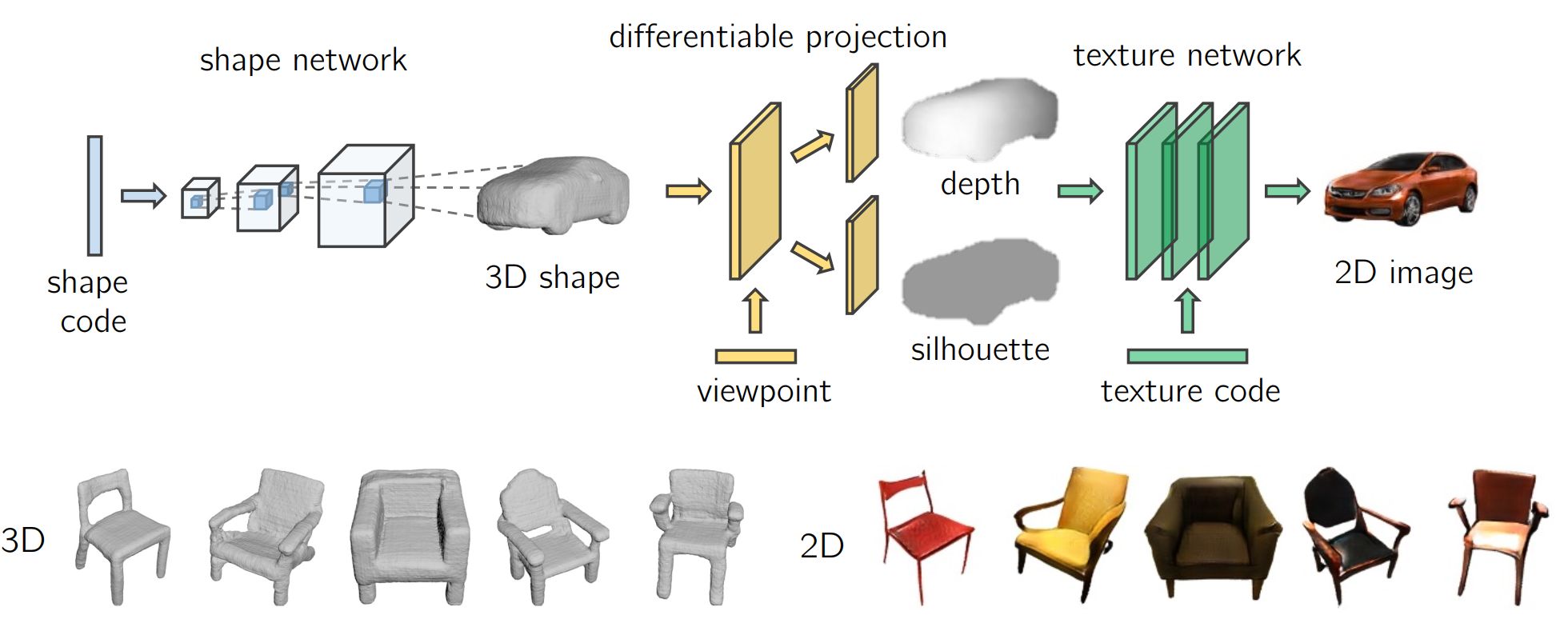

Visual Object Networks 把 3D generation 和 2D rendering 结合起来：

shape network 生成 3D shape；
texture network 生成 texture；
viewpoint 控制相机；
differentiable projection/rendering 输出 depth、silhouette（轮廓）或 RGB image；
2D 图像损失可以反向监督 3D 形状和外观。

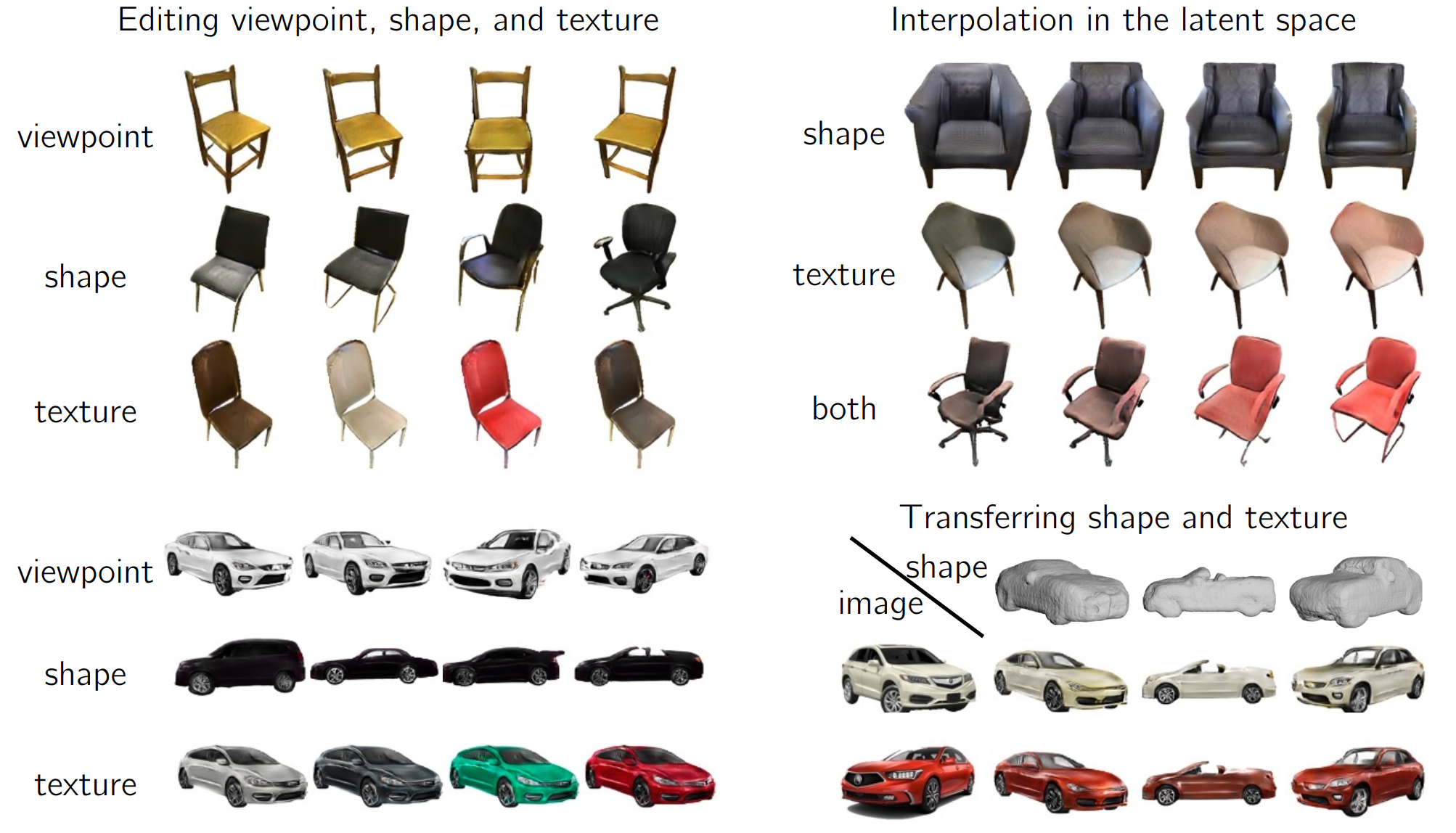

latent space 可以控制 viewpoint、shape、texture：可以固定形状改变视角，也可以固定视角改变物体身份，还可以把一辆车的 texture 转移到另一辆车的 shape 上。

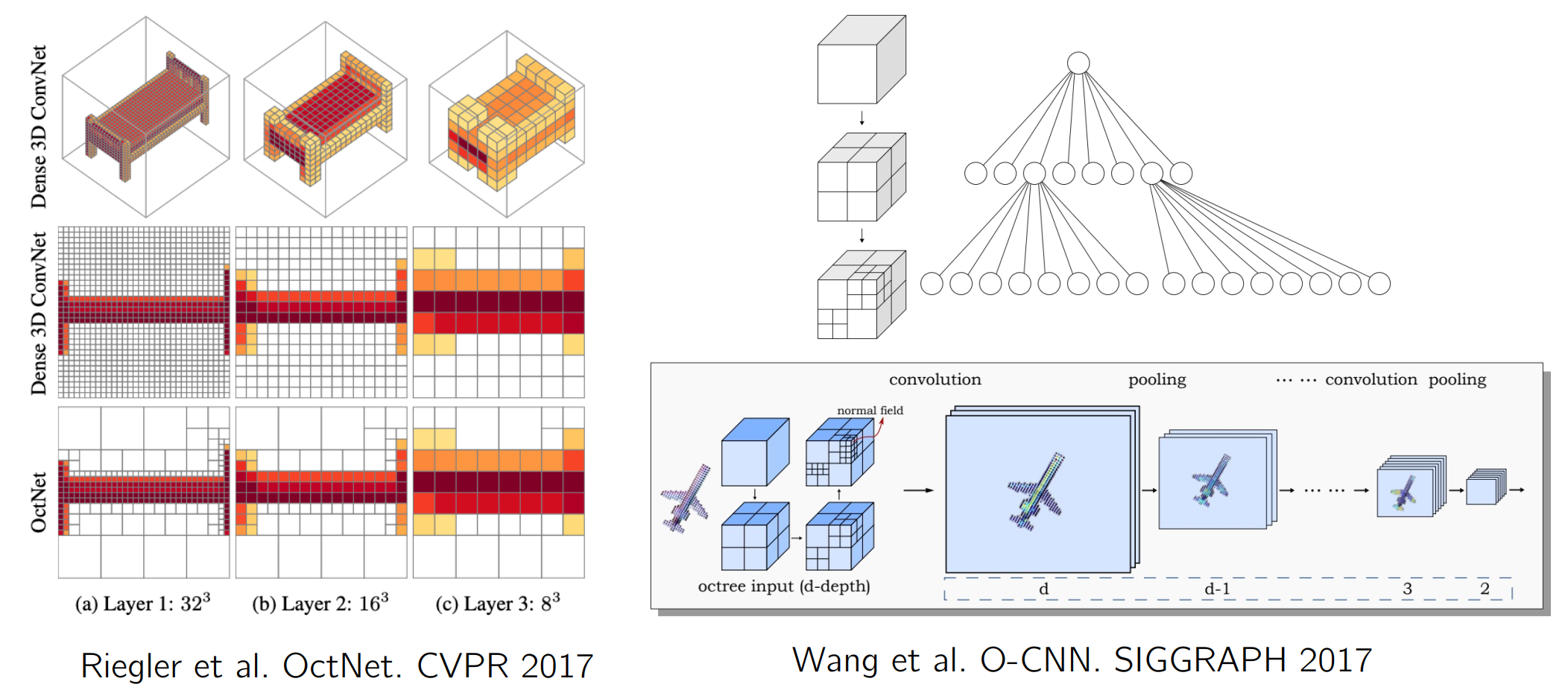

7.4 Octree：稀疏体素与表面附近计算

体素方法的问题是大量空间为空。Octree 的思想是递归划分空间：远离表面、信息少的区域用粗格子表示；接近表面和细节区域继续细分。

Octree 的优点：

存储稀疏表面信号；
把计算限制在靠近表面的区域；
高分辨率下比 dense voxel CNN 更省显存；
可以逐层生成 octree，避免完整 \(O(n^3)\) 重建。

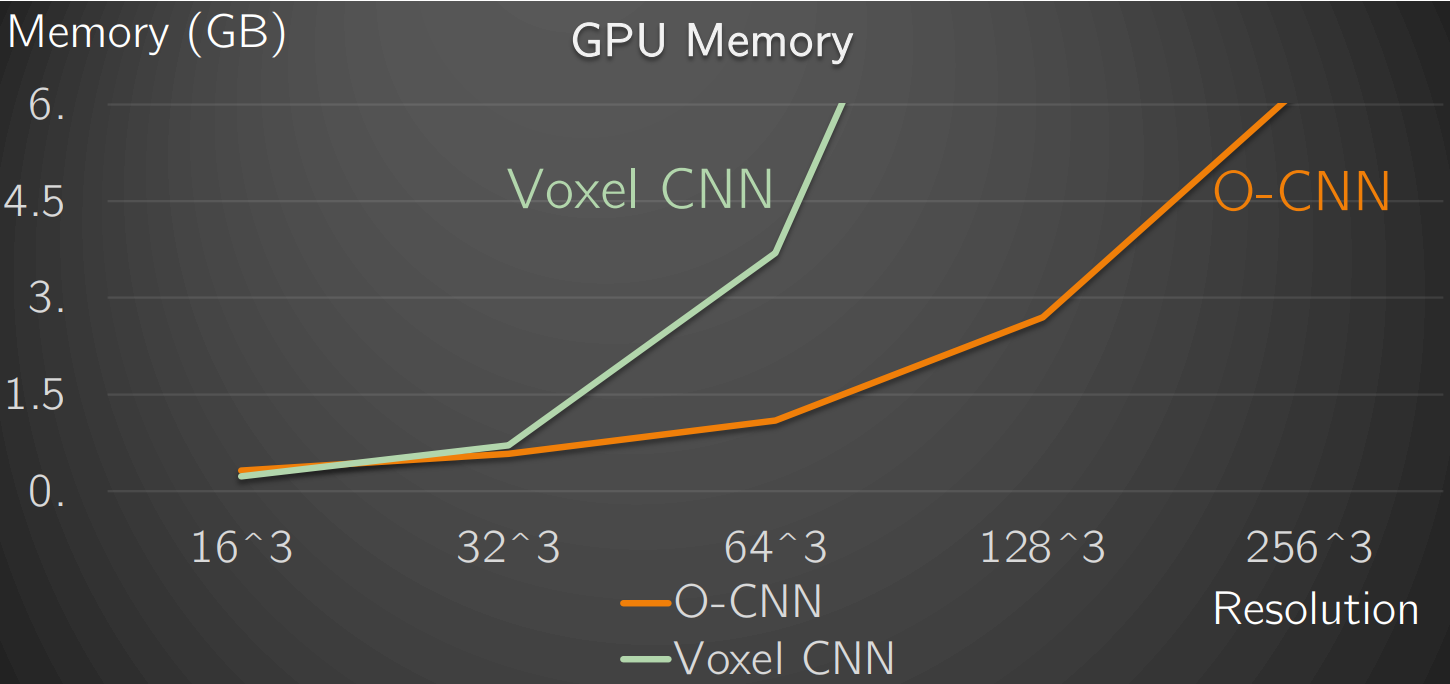

内存曲线说明：随着分辨率提高，Voxel CNN 的 GPU memory 快速增长，而 O-CNN 增长慢得多。

这里容易产生一个疑问：既然不同区域有粗格子和细格子，不同样本的 octree 结构也不一样，那输入给网络会不会很乱？答案是：Octree 确实比 dense voxel 不规则，但它不是无结构的乱，而是带规则坐标的稀疏层级网格。

可以把 octree 看成一层一层的网格：

第 0 层：一个大立方体；
第 1 层：最多 \(2^3\) 个格子；
第 2 层：最多 \(4^3\) 个格子；
第 \(d\) 层：最多 \(2^d\times2^d\times2^d\) 个格子。

实际计算时，只保留有用的 active cells，例如靠近表面或包含细节的格子；全空或信息少的区域就不继续细分。因此，全局坐标系统仍然是规则的，只是大量空格子被跳过了。网络通常按层处理这些 active cells：同一层的格子尺度一致，每个格子带有自己的空间坐标、层级和特征，卷积或信息传播只在存在的格子及其邻居之间进行。

不同样本的 octree 节点数通常不同。常见的做法是把多个样本的 active cells 打包成稀疏列表或稀疏张量，例如记录：

\[ (\text{batch id},x,y,z,\text{level},\text{feature}). \]

这样网络知道每个格子属于哪个样本、位于哪个层级和哪个空间位置。代价是实现比普通 3D CNN 更复杂；好处是避免把大量空空间塞进 GPU，把存储和计算集中在表面附近。

8 点云学习：PointNet、图网络与点集距离

8.1 从 Eulerian 到 Lagrangian

“Eulerian -> Lagrangian” 表示从固定空间网格转向随几何分布移动的表示。体素和 level set 是 Eulerian：格子固定在空间中；点云和 mesh 更像 Lagrangian：元素跟随对象表面分布。

8.2 PointNet

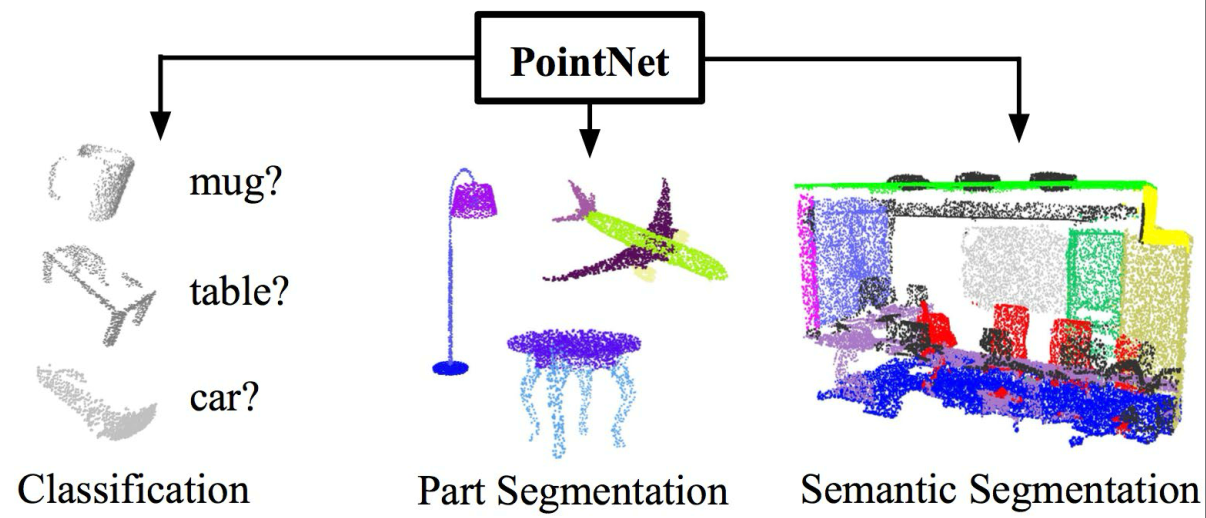

PointNet 是第一个非常有影响力的点云深度学习框架，可以用于：

object classification；
object part segmentation；
semantic scene parsing。

点云模型必须满足两个关键必要条件：

Permutation Invariance

点云是无序集合，输入点顺序改变，输出不应改变。
Sampling Invariance

输出应该反映底层几何，而不是某一次采样的偶然性。

8.3 对称函数与 PointNet 形式

若函数满足：

\[ f(x_1,\ldots,x_n)=f(x_{\pi(1)},\ldots,x_{\pi(n)}) \]

对 \(\{1,2, \dots,n\}\) 的任意排列 \(\pi\) 成立，则它是对称函数。max、sum、average 都是对称聚合。对称函数正是实现 permutation invariance 的一种核心方法。

PointNet 的形式可以理解为：

\[ f(x_1,\ldots,x_n)=\gamma\left(g(h(x_1),\ldots,h(x_n))\right), \]

其中：

\(h\)：逐点 MLP，把每个点映射成特征；
\(g\)：对称聚合函数，常用 max pooling；
\(\gamma\)：聚合后的预测网络。

直接 max 聚合只能发现简单极值属性；PointNet 先用 \(h\) 学习丰富点特征，再用对称函数聚合，因此既有表达能力，又保持点顺序不变。

8.4 图神经网络处理点云

8.4.1 图神经网络基础：节点、边与消息传递

图神经网络（Graph Neural Network, GNN） 是专门处理图结构数据的神经网络。所谓图，由两类对象组成：

节点（nodes）：图中的实体；
边（edges）：节点之间的关系。

例如社交网络中，节点可以是用户，边表示好友关系；分子结构中，节点可以是原子，边表示化学键；在点云中，节点可以是 3D 点，边可以表示两个点在空间中互为邻居。

GNN 的核心思想是 message passing（消息传递）：每个节点不仅看自己的特征，还会从邻居节点接收信息，然后更新自己的特征。一个典型过程可以概括为：

每个节点有初始特征，例如点云中的坐标、颜色、法向量或当前隐藏特征。
每个节点从相邻节点收集信息，例如邻居的位置、特征差异或边特征。
用 sum、mean、max 或一个小 MLP 聚合邻居信息。
用聚合后的信息更新当前节点特征。
重复多层后，一个节点的特征就会包含越来越大邻域的上下文。

直觉上，GNN 像是在图上做“局部交流”：第一层只和直接邻居交流，第二层可以间接看到二阶邻居，层数越深，感受野越大。它特别适合处理不规则结构，因为它不要求数据排成规则网格，只需要知道哪些节点相连。

8.4.2 点云为什么可以看成图

PointNet 对局部邻域建模较弱，因此后续方法把点云看成图：

点是 nodes；
邻域关系是 edges；
message passing 在邻域间传播信息。

这样做的好处是：模型不再只把点云看成一堆独立点，而是能显式建模局部几何关系。例如，某个点附近的邻居如何排列，可以帮助判断这里是平面、边缘、角点，还是某个物体部件的局部结构。

在实践中，点云图的边通常不是人工标注的，而是根据邻近关系自动构建：

空间邻近：在 3D 坐标中找每个点最近的 \(k\) 个点，形成 \(k\)NN 图；
半径邻近：把一定半径内的点连成边；
特征邻近：在网络中间层，根据 learned feature 的相似性重新找邻居。

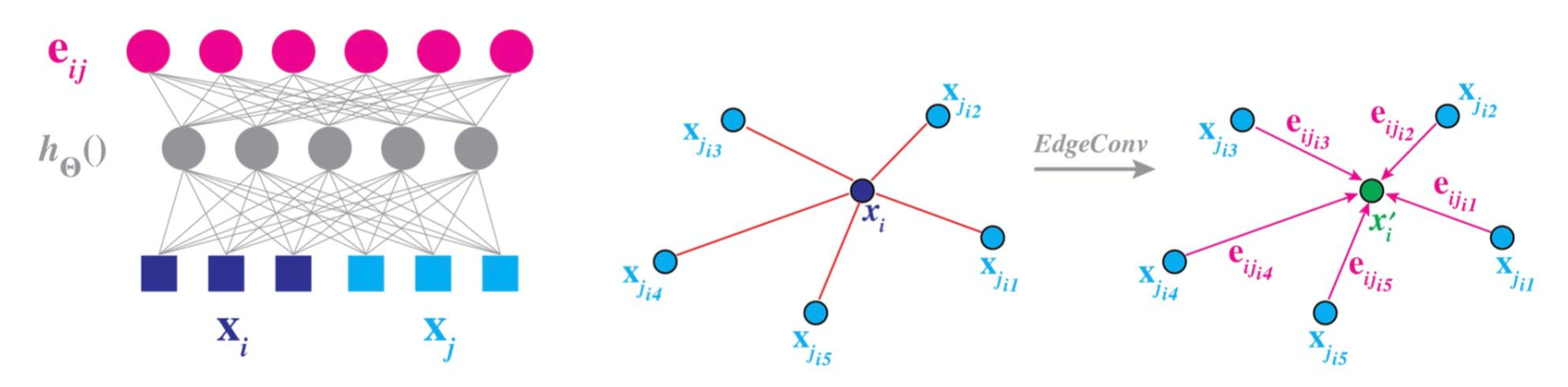

Dynamic Graph CNN 等方法会根据空间邻近或特征邻近构建动态图。所谓 dynamic，是指邻居关系可以随着网络层数和特征变化而更新，从而更好捕捉局部几何结构。

8.5 点集距离：Chamfer Distance 与 EMD

生成或重建点云时，需要把网络输出的点集和数据集中真实的点集作比较，从而写出 loss function。下面这两种距离可以用作 loss function。设 \(S_1,S_2\subseteq\mathbb{R}^3\)。

Chamfer Distance：

\[ d_{CD}(S_1,S_2)= \sum_{x\in S_1}\min_{y\in S_2}\|x-y\|_2+ \sum_{y\in S_2}\min_{x\in S_1}\|x-y\|_2. \]

它让每个点找另一个集合中的最近点，计算相对便宜，但可能产生多对一匹配。

Earth Mover’s Distance（EMD）：

若 \(|S_1|=|S_2|\)，

\[ d_{EMD}(S_1,S_2)= \min_{\phi:S_1\rightarrow S_2} \sum_{x\in S_1}\|x-\phi(x)\|_2, \]

其中 \(\phi\) 是双射。EMD 更像“搬运”一个点集到另一个点集，匹配更严格，但计算更贵。

9 参数化神经解码器与 AtlasNet

AtlasNet 的动机是：点云虽然摆脱了体素分辨率限制，但点是无序的，难以得到光滑表面。参数曲面能产生光滑表面，但复杂对象的闭式参数方程难以手写。于是可以用神经网络学习这个参数映射。

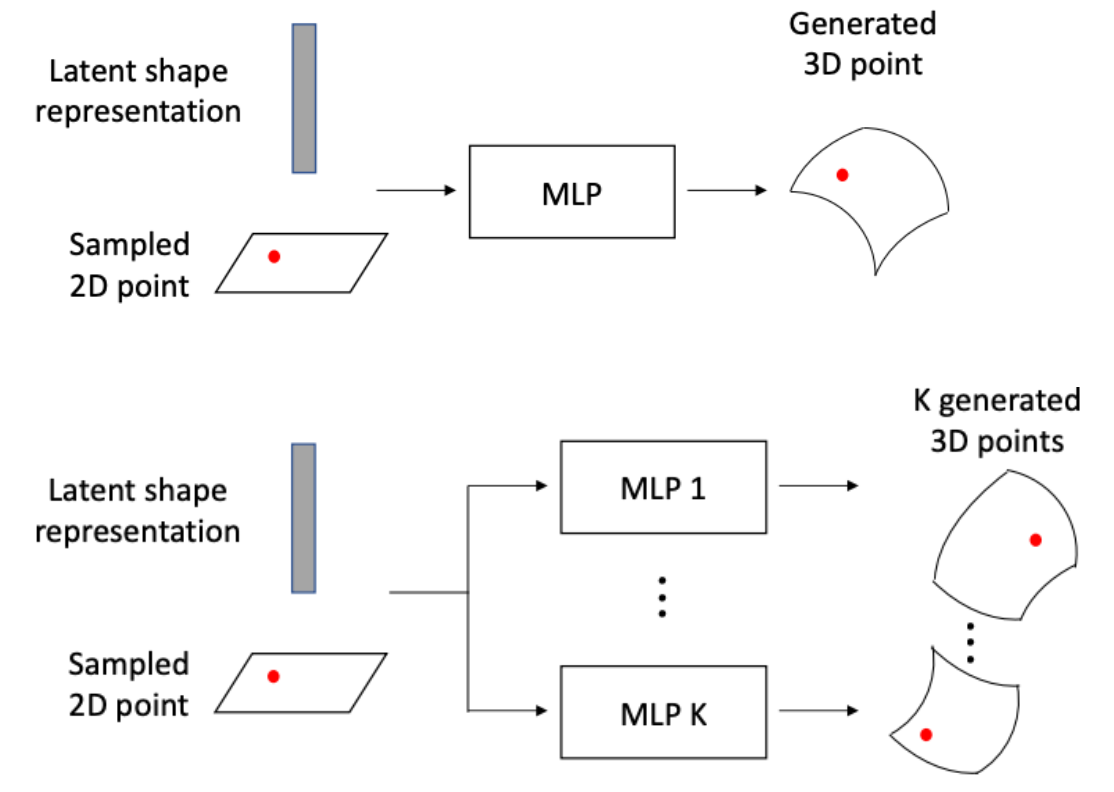

AtlasNet 把二维参数点 \((u,v)\) 和形状 latent code \(l\) 输入 MLP，输出 3D 点：

\[ \mathrm{MLP}(l,u,v)\rightarrow (x,y,z). \]

可以用“纸片折叠”类比这一过程：一个 MLP 可以把一张二维纸片折到三维空间中；多个小 MLP/patch 可以共同覆盖复杂对象表面。这就是 AtlasNet 名字中 atlas 的含义：用多个局部图册 patch 覆盖整体曲面。

与 voxel 和 point cloud 相比：

voxel 受分辨率限制，表面粗糙；
point cloud 更自由，但没有连续表面；
AtlasNet 学习低维参数域到 3D 的映射，能产生更平滑的表面，并可进一步生成 mesh。

10 深度隐式函数、NeRF 与 3D Gaussian Splatting

10.1 为什么深度网络适合表示隐式函数

深度网络本质上是在学习一个复杂函数。例如图像分类中，网络学习从高维像素空间到低维类别标签的映射；这个函数很难手写，所以用神经网络逼近。

这个思路自然也适合 3D 隐式函数。与其把空间预采样成 voxel，再在 voxel 上做 3D CNN，不如直接学习一个函数：

\[ F_\theta(x,z)\rightarrow \text{occupancy or SDF}, \]

其中 \(x\) 是 3D 查询点，\(z\) 是形状 latent code。给定任意空间点，网络输出该点是否在物体内、离表面多远，或表面附近的密度。

代表方法包括：

Occupancy Networks；
DeepSDF；
Deep Level Sets；
Learning to Infer Implicit Surfaces without 3D Supervision。

这些方法把 3D shape 表示成连续神经隐式场，避免固定体素分辨率，但通常仍需要 3D shape supervision 或采样点监督。

10.2 NeRF：从几何隐式函数到几何 + 外观 + 2D 监督

NeRF（Neural Radiance Fields）主要解决的问题是 novel view synthesis（新视角合成）：给定同一个场景或物体的多张 2D 照片，以及这些照片对应的相机位姿，学习一个可以从任意新视角渲染图像的 3D 表示。

它的目标是学习一个连续的神经场。这个神经场像一个“3D 世界查询器”：给定空间中的一个点和观察方向，网络返回这个位置的颜色以及这里有多挡光。

更具体地说，NeRF 学习的函数可以写成：

\[ F_\theta(\mathbf{x},\mathbf{d})\rightarrow(\sigma,\mathbf{c}), \]

其中：

\(\mathbf{x}=(x,y,z)\) 是空间中的 3D 查询点；
\(\mathbf{d}\) 是观察方向；
\(\sigma\) 是该位置的 density，可以理解成密度、不透明度或“这里有多像有东西”；
\(\mathbf{c}=(R,G,B)\) 是从方向 \(\mathbf{d}\) 看这个位置时的颜色。

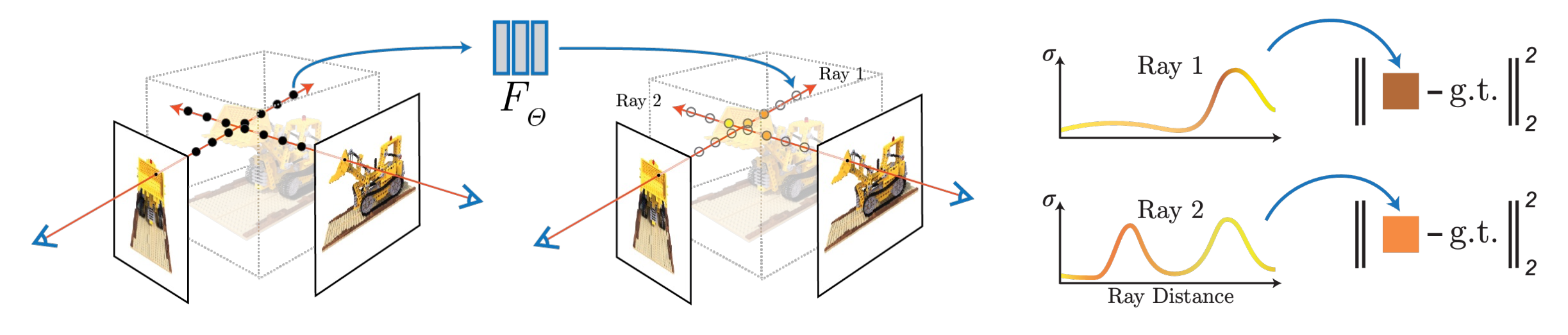

训练时，NeRF 沿着每个像素对应的相机光线采样许多 3D 点，查询这些点的 \(\sigma\) 和颜色，再通过可微体渲染把它们合成为一个预测像素颜色。这个预测颜色会和真实照片中的像素颜色比较，误差再反向传播更新网络。因此，NeRF 的关键桥梁是：

\[ \text{3D neural field}\xrightarrow{\text{volume rendering}}\text{2D image}. \]

这样一来，模型虽然学习的是 3D 场景表示，但监督信号可以来自普通 2D 图像，而不一定需要真实的 3D shape 标注。

NeRF 的关键跃迁不是凭空出现的。它很大程度上继承了 deep implicit functions 的思想，只是做了两个重要扩展：

不只表示几何，还表示 appearance/radiance。

网络输入空间位置和视角方向，输出颜色和体密度： \[ F_\theta(x,y,z,\theta,\phi)\rightarrow (RGB,\sigma). \]
通过可微体渲染从 2D images 学习。

不再必须有 3D shape supervision，而是从多视角图像和相机位姿训练。

10.3 体渲染公式

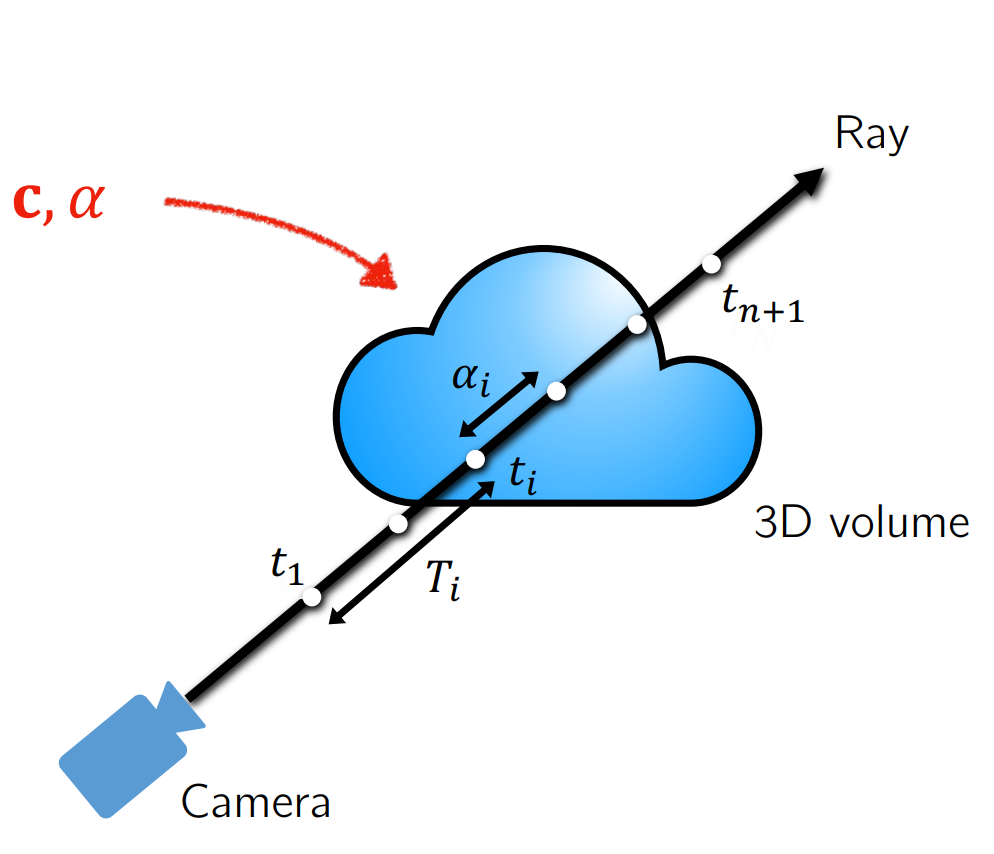

对一条相机光线：

\[ r(t)=o+td, \]

沿光线采样多个点，每个采样点由网络输出 density \(\sigma_i\) 和颜色 \(c_i\)。为了计算每一小段光线对最终像素的贡献，通常会先把 density \(\sigma_i\) 转换成 opacity/alpha：

\[ \alpha_i=1-\exp(-\sigma_i\delta_i), \]

其中 \(\delta_i\) 表示第 \(i\) 个采样点附近这一小段 ray interval 的长度。直觉上，\(\sigma_i\) 越大，说明该位置越“挡光”；\(\delta_i\) 越长，说明光线在这一段中穿过的距离越长；两者共同决定这一段的 \(\alpha_i\) 有多大。

最终像素颜色近似为：

\[ c\approx\sum_{i=1}^{n}T_i\alpha_i c_i. \]

其中：

\[ T_i=\prod_{j=1}^{i-1}(1-\alpha_j). \]

\(T_i\) 表示光线到达第 \(i\) 个采样点前还没有被前面点挡住的比例，\(\alpha_i\) 表示第 \(i\) 段贡献多少光，\(c_i\) 是该段颜色。因此，体渲染中的关系可以理解为：

\[ \sigma_i\rightarrow\alpha_i\rightarrow\text{最终像素颜色}. \]

也就是说，公式里虽然直接出现的是 \(\alpha_i\)，但 \(\alpha_i\) 是由网络输出的 density \(\sigma_i\) 和采样间隔 \(\delta_i\) 计算得到的。因为这些计算在离散近似下可微，所以可以从图像重建损失反向训练神经场。

另外可以看到，体渲染公式对颜色 \(c_i\) 和透明度/不透明度参数 \(\alpha_i\) 是可微的，所以可以用反向传播训练网络。

NeRF 的意义在于：

用神经隐式函数表示 3D density 和 radiance；
用体渲染连接 3D 场和 2D 图像；
可以直接从 2D images 学习，而不局限于有大量 3D CAD 数据的类别；
新视角合成质量很高。

10.4 生成式隐式几何 + 渲染

课件后面把早期 voxel-based 生成模型替换成 radiance fields。也就是说，生成器不再只生成体素形状，而是生成一个隐式 radiance field，再通过 neural rendering 得到图像。这样可以保持 viewpoint、identity、texture 等控制能力，同时从图像数据中学习更真实的外观。

视频中提到 Pi-GAN 一类方法：用生成式神经网络输出隐式辐射场和密度，然后用 NeRF 风格渲染生成 2D 图像。它把 GAN 的生成能力、隐式表示和可微渲染结合起来。

10.5 3D Gaussian Splatting：为什么又回到稀疏显式基元

NeRF 的问题是慢。它需要沿每条光线采样大量空间点，并反复查询神经网络。很多查询点位于空空间，最终密度接近 0，却仍然消耗计算。

视频中老师用这一点解释 3D Gaussian Splatting 的动机：能否保留隐式/神经渲染的高质量，但避免在空空间密集采样？

3DGS 的思想是把场景表示成稀疏的 3D Gaussian blobs：

每个 Gaussian 像一个扩展点，不是无限小的点；
它有位置、尺度/协方差、不透明度和颜色；
渲染时只关注这些 blob 所在区域，而不是均匀查询整个空间；
可以高效投影到图像平面并 splat。

对比 NeRF 与 3DGS：

方法	参数化方式	渲染方式	优势	主要问题
NeRF	密集连续神经场	沿 ray 多点采样 + 体渲染	质量高、连续、可从 2D 学习	查询多，渲染慢
3D Gaussian Splatting	稀疏 3D Gaussian blobs	将 Gaussian 投影/splat 到图像	质量接近 NeRF，速度大幅提升	依赖显式基元优化和可见性处理

老师提到，3DGS 在质量指标上与 NeRF 接近，但渲染速度可以高很多，因为它不再把大量算力浪费在空空间查询上。

11 结构感知表示：几何细节之外的部件、关系与程序

课程最后讨论 structure-aware representation。老师强调，点云、mesh、voxel、implicit functions 更多表示的是几何细节，但真实物体还有结构规律，例如：

椅子有座面、靠背、腿、扶手；
左右腿应该对称；
椅腿应与座面连接并支撑整体；
房间里床通常靠墙，椅子常在桌子旁边；
建筑和场景有层次：房间包含桌椅，椅子包含部件。

课件用公式化图示表达：

\[ \text{Shape}=\text{Element Geometry}+\text{Element Structure}. \]

11.1 结构表示的层级

表示	核心思想	优点	局限
Segmented Geometry	把几何分割成段	简单，复用普通几何模型	部件完整性不保证
Part Sets	用部件集合表示对象	部件相对清晰	不建模关系，部件可能漂浮
Relationship Graphs	部件为节点，关系为边	可表达连接、支撑、对称、邻接	通用图生成较难
Hierarchies	用树表示 part-whole 层次	树模型更容易学习	不是所有关系都是树
Hierarchical Graphs	同时有层次和横向关系	表达力更强	标注昂贵，数据难获得
Programs	用程序生成形状	可表达循环、重复、参数和约束	学习和数据获取最难

11.2 StructureNet 与程序化趋势

StructureNet 用 hierarchical graph 表示椅子等对象：节点表示部件或 primitive，边表示关系，图卷积网络用于编码/解码可变度节点。这样可以生成满足部件约束的 3D 形状。

视频结尾还提到一个新趋势：大型语言模型已经能理解语义和约束，研究者开始探索让 LLM 输出 shape programs，再用隐式函数或其他几何表示生成具体部件细节。这说明未来 3D 表示可能会把语言、程序、部件结构和低层几何结合起来。

12 复习重点、公式与易混点

12.1 本讲主线

这节课可以用一条线串起来：

3D 不像 2D 有统一像素表示，因此必须先选择 shape representation。
显式表示直接给出表面或表面采样，采样容易，但内外查询和神经渲染查询不一定方便。
隐式表示用函数定义表面和内外，查询容易，但采样表面和高效渲染更困难。
3D 数据规模长期小于 2D 数据，因此 3D deep learning 一直在表示、数据和监督之间折中。
MVCNN 借用 2D CNN，voxel 网络借用 3D CNN，Octree 解决体素稀疏性，PointNet 解决点云无序性。
AtlasNet 用神经网络学习参数曲面映射，DeepSDF/Occupancy 用神经网络学习隐式函数。
NeRF 把 deep implicit functions 扩展到 density + radiance，并通过可微体渲染从 2D 图像学习。
3DGS 重新引入稀疏显式基元，避免 NeRF 在空空间中密集查询。
结构感知表示进一步建模部件、关系、层次、对称、重复和程序。

12.2 关键公式

参数曲面

\[ s(u,v)=(x(u,v),y(u,v),z(u,v)). \]

隐式曲面

\[ f(x,y,z)=0. \]

Chamfer Distance

\[ d_{CD}(S_1,S_2)= \sum_{x\in S_1}\min_{y\in S_2}\|x-y\|_2+ \sum_{y\in S_2}\min_{x\in S_1}\|x-y\|_2. \]

EMD

\[ d_{EMD}(S_1,S_2)= \min_{\phi:S_1\rightarrow S_2} \sum_{x\in S_1}\|x-\phi(x)\|_2. \]

NeRF 体渲染

\[ c\approx\sum_{i=1}^{n}T_i\alpha_i c_i,\quad T_i=\prod_{j=1}^{i-1}(1-\alpha_j). \]

12.3 易混点

显式表示不等于一定更好渲染。
传统 mesh 很适合图形学渲染，但 NeRF/3DGS 证明隐式或混合表示也可以做高质量神经渲染。

体素和隐式函数有关但不相同。
体素可以存储 occupancy/SDF/density，因此常是隐式函数的离散化；但连续隐式函数可以在任意坐标查询，不受固定网格分辨率限制。

PointNet 的核心不是 MLP，而是集合不变性。
逐点 MLP 加 max pooling 的结构保证点顺序变化不会改变全局输出。

Chamfer 和 EMD 的区别在匹配约束。
Chamfer 是双向最近邻，便宜但可能多对一；EMD 是一对一最优搬运，更严格但更贵。

NeRF 不是突然出现的。
它继承 deep implicit functions 的连续场思想，并加入 radiance、view direction 和可微 volume rendering，使得模型能从 2D images 学习 3D appearance 和 geometry。

3DGS 不是简单点云。
它的 Gaussian 是带尺度、形状、不透明度和颜色的扩展基元。它像点云一样稀疏高效，但比普通点有更强的局部体积和渲染表达能力。

12.4 可能考法

比较 point cloud、mesh、voxel、implicit function 的优缺点。
解释为什么 3D deep learning 比 2D vision 更难直接套用 CNN。
给定 \(f(x,y,z)\)，判断点在表面、内部还是外部。
写出 Chamfer Distance、EMD 或 NeRF 体渲染公式，并解释变量。
说明 MVCNN 的 view pooling 为什么能产生多视角 shape descriptor。
解释 PointNet 如何满足 permutation invariance。
比较 NeRF 和 3D Gaussian Splatting 的表示和效率差异。
说明为什么结构感知表示需要建模部件关系，而不仅是几何表面。

12.5 一句话总结

3D Vision 的核心不是某一种网络结构，而是围绕 3D 表示展开的系统性权衡：如何存储几何、如何查询内外和外观、如何渲染成图像、如何从有限 3D 数据和海量 2D 数据中学习，以及如何让生成的形状不仅有表面细节，还具有合理的部件结构。
